日成GDRFZ易折断型线槽

日成GDRFZ易折断型线槽



日成GDRFZ易折断型线槽

日成GDRFZ易折断型线槽

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE,欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜       色 :灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至65°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。

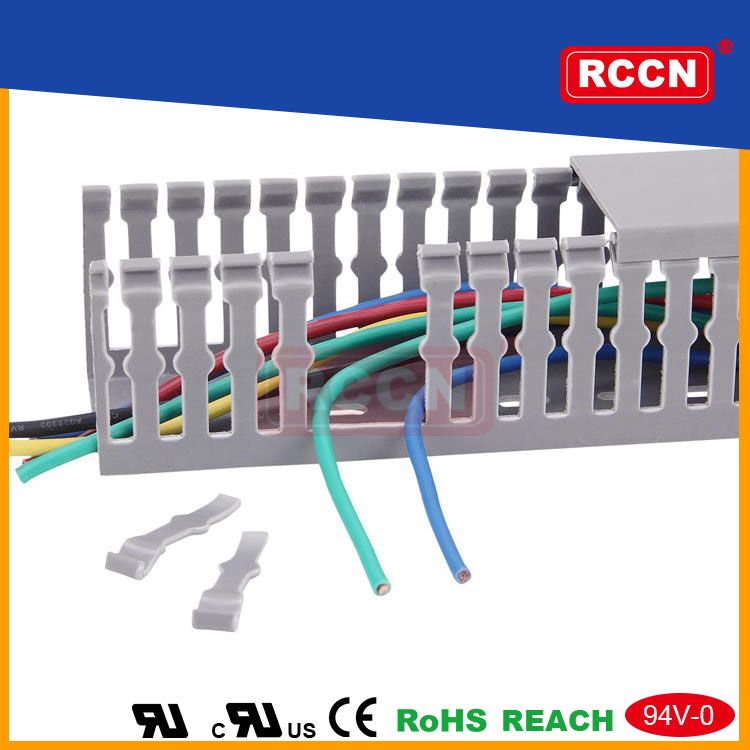

产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面 平滑,不割伤手及擦损附近配线。2.配线槽65°C内不易断裂,变形,变色,装配省时便利。3.出线孔低、组合容易、拆卸简单、易于配线。4.易折断型为内部两侧带折痕设计,可依安装者需求，
折出需要的边孔大小。
更多选择:量大可按需求生产所需规格或定制长度.

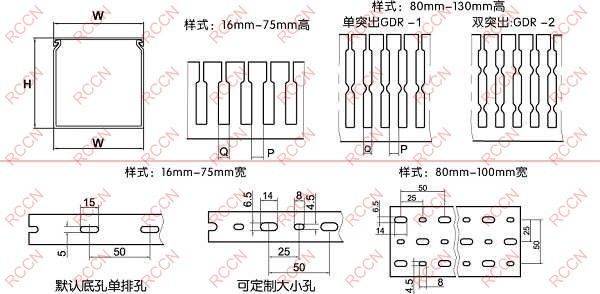

灰色线槽以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格，我司可以开发设计供应！
推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C55-C56
日成GDRFZ易折断型线槽




型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
*GDR2025FZ GDR2025FZW GDR2025FZE GDR2025FZB 20*25 6 6.5 5~15pcs

200M
GDR2525FZ GDR2525FZW GDR2525FZE GDR2525FZB 25*25 6 6.5 10~25pcs 200M
GDR3025FZ GDR3025FZW GDR3025FZE GDR3025FZB 30*25 6 6.5 12~28pcs 160M
GDR4025FZ GDR4025FZW GDR4025FZE GDR4025FZB 40*25 6 6.5 20-35pcs 100M
GDR5025FZ GDR5025FZW GDR5025FZE GDR5025FZB 50*25 6 6.5 25-40pcs 100M
*GDR2530FZ GDR2530FZW GDR2530FZE GDR2530FZB 25*30 6 6.5 25~35pcs 160M
*GDR3030FZ GDR3030FZW GDR3030FZE GDR3030FZB 30*30 6 6.5 25~35pcs 140M
*GDR4030FZ GDR4030FZW GDR4030FZE GDR4030FZB 40*30 6 6.5 30~40pcs 100M
GDR5030FZ GDR5030FZW GDR5030FZE GDR5030FZB 50*30 6 6.5 40-50pcs 80M
GDR6030FZ GDR6030FZW GDR6030FZE GDR6030FZB 60*30 6 6.5 50-60pcs 60M
GDR2540FZ GDR2540FZW GDR2540FZE GDR2540FZB 25*40 6 6.5 20~25pcs 112M
GDR3540FZ GDR3540FZW GDR3540FZE GDR3540FZB 35*40 6 6.5 50-60pcs 100M
GDR4040FZ GDR4040FZW GDR4040FZE GDR4040FZB 40*40 6 6.5 60~70pcs 100M
GDR6040FZ GDR6040FZW GDR6040FZE GDR6040FZB 60*40 6 6.5 100~115pcs 68M
GDR8040FZ GDR8040FZW GDR8040FZE GDR8040FZB 80*40 6 6.5 120~135pcs 48M
GDR10040FZ GDR10040FZW GDR10040FZE GDR10040FZB 100*40 6 6.5 120~135pcs 32M
*GDR2550FZ GDR2550FZW GDR2550FZE GDR2550FZB 25*50 6 6.5 20~30pcs 100M
*GDR3050FZ GDR3050FZW GDR3050FZE GDR3050FZB 30*50 6 6.5 25~40pcs 84M
*GDR3550FZ GDR3550FZW GDR3550FZE GDR3550FZB 35*50 6 6.5 40~60pcs 80M
*GDR4050FZ GDR4050FZW GDR4050FZE GDR4050FZB 40*50 6 6.5 60~70pcs 68M
*GDR4550FZ GDR4550FZW GDR4550FZE GDR4550FZB 45*50 6 6.5 70~80pcs 60M
*GDR5050FZ GDR5050FZW GDR5050FZE GDR5050FZB 50*50 6 6.5 80~90pcs 60M
GDR5550FZ GDR5550FZW GDR5550FZE GDR5550FZB 55*50 6 6.5 70-80pcs 48M
*GDR6050FZ GDR6050FZW GDR6050FZE GDR6050FZB 60*50 6 6.5 100~120pcs 48M
GDR7550FZ GDR7550FZW GDR7550FZE GDR7550FZB 75*50 6 6.5 150-170pcs 40M
*GDR8050FZ GDR8050FZW GDR8050FZE GDR8050FZB 80*50 6 6.5 160~180pcs 40M
*GDR10050FZ GDR10050FZW GDR10050FZE GDR10050FZB 100*50 6 6.5 200~250pcs 26M





型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
GDR2560FZ1 GDR2560FZ1W GDR2560FZ1E GDR2560FZ1B 25*60 6 6.5 40~50pcs 100M
GDR3060FZ1 GDR3060FZ1W GDR3060FZ1E GDR3060FZ1B 30*60 6 6.5 60~80pcs 80M
GDR4060FZ1 GDR4060FZ1W GDR4060FZ1E GDR4060FZ1B 40*60 6 6.5 100~115pcs 60M
GDR4560FZ1 GDR4560FZ1W GDR4560FZ1E GDR4560FZ1B 45*60 6 6.5 110~120pcs 30M
GDR5060FZ1 GDR5060FZ1W GDR5060FZ1E GDR5060FZ1B 50*60 6 6.5 120~135pcs 60M
GDR6060FZ1 GDR6060F1W GDR6060FZ1E GDR6060FZ1B 60*60 6 6.5 120~135pcs 48M
GDR8060FZ1 GDR8060FZ1W GDR8060FZ1E GDR8060FZ1B 80*60 6 6.5 180~210pcs 36M
GDR10060FZ1 GDR10060FZ1W GDR10060FZ1E GDR10060FZ1B 100*60 6 6.5 240~290pcs 28M
GDR11060FZ1 GDR11060FZ1W GDR11060FZ1E GDR11060FZ1B 110*60 6 6.5 250~300pcs 48M
*GDR12060FZ1 GDR12060FZ1W GDR12060FZ1E GDR12060FZ1B 120*60 6 6.5 260~320pcs 50M
GDR2580FZ1 GDR2580FZ1W GDR2580FZ1E GDR2580FZ1B 25*80 6 6.5 100~115pcs 72M
GDR3080FZ1 GDR3080FZ1W GDR3080FZ1E GDR3080FZ1B 3080 6 6.5 110~125pcs 56M
GDR3580FZ1 GDR3580FZ1W GDR3580FZ1E GDR3580FZ1B 35*80 6 6.5 110~125pcs 56M
GDR4080FZ1 GDR4080FZ1W GDR4080FZ1E GDR4080FZ1B 40*80 6 6.5 140~160pcs 48M
GDR4580FZ1 GDR4580FZ1W GDR4580FZ1E GDR4580FZ1B 45*80 6 6.5 140~160pcs 40M
GDR5080FZ1 GDR5080FZ1W GDR5080FZ1E GDR5080FZ1B 50*80 6 6.5 160~180pcs 40M
GDR5580FZ1 GDR5580FZ1W GDR5580FZ1E GDR5580FZ1B 55*80 6 6.5 160-180pcs 32M,
GDR6080FZ1 GDR6080FZ1W GDR6080FZ1E GDR6080FZ1B 60*80 6 6.5 180~210pcs 32M
GDR8080FZ1 GDR8080FZ1W GDR8080FZ1E GDR8080FZ1B 80*80 6 6.5 240~290pcs 24M
GDR10080FZ1 GDR10080FZ1W GDR10080FZ1E GDR10080FZ1B 100*80 6 6.5 260~350pcs 24M
GDR12080FZ1 GDR12080FZ1W GDR12080FZ1E GDR12080FZ1B 120*80 6 6.5 280~380pcs 16M
GDR14080FZ1 GDR14080FZ1W GDR14080FZ1E GDR14080FZ1B 140*80 6 6.5 350~450pcs 16M
GDR2580FZ2 GDR2580FZ2W GDR2580FZ2E GDR2580FZ2B 25*80 6 6.5 100~115pcs 72M
GDR3080FZ2 GDR3080FZ2W GDR3080FZ2E GDR3080FZ2B 30*80 6 6.5 110~125pcs 56M
GDR3580FZ2 GDR3580FZ2W GDR3580FZ2E GDR3580FZ2B 35*80 6 6.5 110~130pcs 56M
GDR4080FZ2 GDR4080FZ2W GDR4080FZ2E GDR4080FZ2B 40*80 6 6.5 140~160pcs 48M
GDR4580FZ2 GDR4580FZ2W GDR4580FZ2E GDR4580FZ2B 45*80 6 6.5 140~160pcs 40M
GDR5080FZ2 GDR5080FZ2W GDR5080FZ2E GDR5080FZ2B 50*80 6 6.5 160~180pcs 40M
GDR5580FZ2 GDR5580FZ2W GDR5580FZ2E GDR5580FZ2B 55*80 6 6.5 160~180pcs 32M
GDR6080FZ2 GDR6080FZ2W GDR6080FZ2E GDR6080FZ2B 60*80  6 6.5 180~210pcs 32M
GDR8080FZ2 GDR8080FZ2W GDR8080FZ2E GDR8080FZ2B 80*80 6 6.5 240~290pcs 24M
GDR10080FZ2 GDR10080FZ2W GDR10080FZ2E GDR10080FZ2B 100*80 6 6.5 260~350pcs 24M
GDR12080FZ2 GDR12080FZ2W GDR12080FZ2E GDR12080FZ2B 120*80 6 6.5 280~380pcs 16M
GDR14080FZ2 GDR14080FZ2W GDR14080FZ2E GDR14080FZ2B 140*80 6 6.5 350~450pcs 16M
*GDR25100FZ2 GDR25100FZ2W GDR25100FZ2E GDR25100FZ2B 25*100 6 6.5 110~160pcs 60M
*GDR33100FZ2 GDR33100FZ2W GDR33100FZ2E GDR33100FZ2B 33*100 6 6.5 130~165pcs 44M
*GDR40100FZ2 GDR40100FZ2W GDR40100FZ2E GDR40100FZ2B 40*100 6 6.5 130~175pcs 40M
*GDR50100FZ2 GDR50100FZ2W GDR50100FZ2E GDR50100FZ2B 50*100 6 6.5 220~250pcs 40M
*GDR60100FZ2 GDR60100FZ2W GDR60100FZ2E GDR60100FZ2B 60*100 6 6.5 240~290pcs 32M
*GDR75100FZ2 GDR75100FZ2W GDR75100FZ2E GDR75100FZ2B 75*100 6 6.5 260~350pcs 24M
*GDR80100FZ2 GDR80100FZ2W GDR80100FZ2E GDR80100FZ2B 80*100 6 6.5 260~350pcs 24M
*GDR100100FZ2 GDR100100FZ2W GDR100100FZ2E GDR100100FZ2B 100*100 6 6.5 300~400pcs 24M
*GDR120100FZ2 GDR120100FZ2W GDR120100FZ2E GDR120100FZ2B 120*100 6 6.5 350~450pcs 16M
*GDR150100FZ2 GDR150100FZ2W GDR150100FZ2E GDR150100FZ2B 150*100 6 6.5 400~650pcs 16M




日成GDRFZ易折断型线槽



日成GDRFZ易折断型线槽



日成GDRFZ易折断型线槽



日成GDRFZ易折断型线槽







 日成GDRFZ易折断型线槽



日成GDRFZ易折断型线槽



日成GDRFZ易折断型线槽



日成GDRFZ易折断型线槽

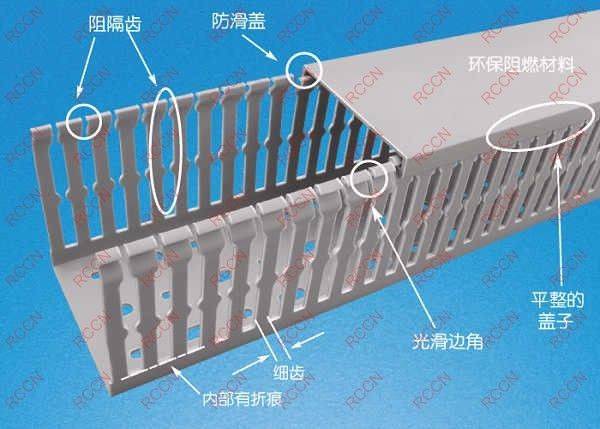

特 点 优 点 益 处
易折断型结构 方便安装时根据需要的侧孔大小走线折断齿 减少安装时间，断齿面平整美观
细的齿和细的孔 较近的电器接线空间满足高密度排线 允许更多的排线,使布线效果整体美观
环保阻燃材料 符合欧盟ROHS环保测试,
符合美国UL94V-0,良好的阻燃性		 环保不含有铅的PVC 不会对人体健康构成
危害,材料良好阻燃性,使明火自熄,在着
火的情况下,保证安全
光滑的边角 齿的顶端和孔的边缘光滑 防止电线和手被毛刺割伤
防滑盖 安装时不容易滑盖 防运输振动导致滑盖
防线槽垂直安装时滑盖
平整的盖子设计 比传统的设计有更大的空间
盖子与槽体齐平		 比老款装相同数量的电线表面更平整美观
冲孔断面 冲孔后齿的表面平整光滑 不用修毛刺,节省时间
V型开孔设计 V型槽孔使电线更易装入 加快电线安装
阻隔齿设计 电线装入后不会晃动,不管是否扣盖子
也可用于电线功能不同的分类		 安装时避免线跑出槽不必要的麻烦,节省时间
四种颜色可选 可用于不同场合的安装要求 项目对颜色有要求时选择范围更加的广泛
更快的满足终端用户的需求。
通过多项认证 美国UL,加拿大CULUS, 欧盟CE ,ROHS,REACH 铁道部机车阻燃低烟认证。 满足项目应用零配件需要提供产品认证
确保产品在世界各地均可放心使用



日成GDRFZ易折断型线槽  日成GDRFZ易折断型线槽


线槽及包装纸箱效果图




日成优质导轨



日成GDRFZ易折断型线槽        日成GDRFZ易折断型线槽


日成GDRFZ易折断型线槽

日成GDRFZ易折断型线槽



日成GDRFZ易折断型线槽

日成GDRFZ易折断型线槽

日成GDRFZ易折断型线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
