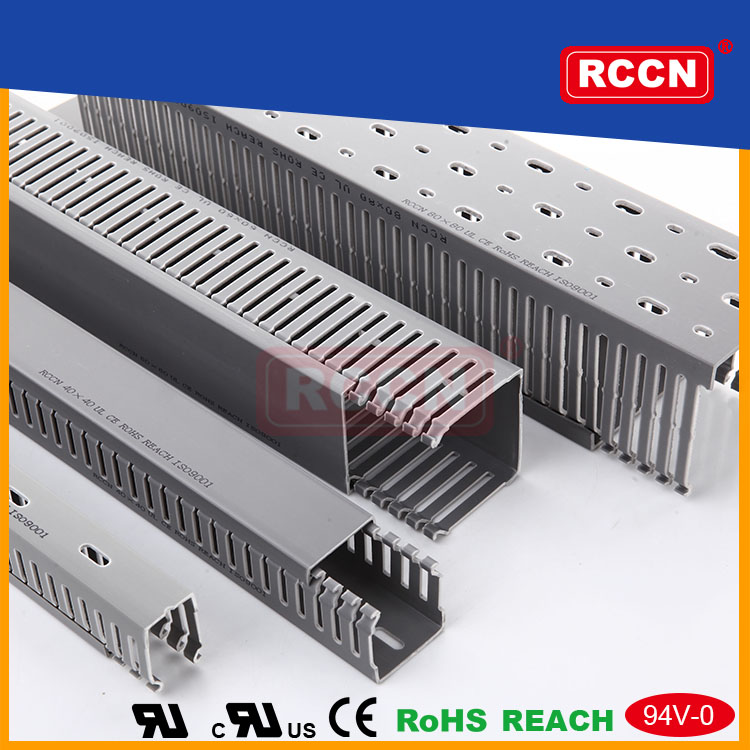

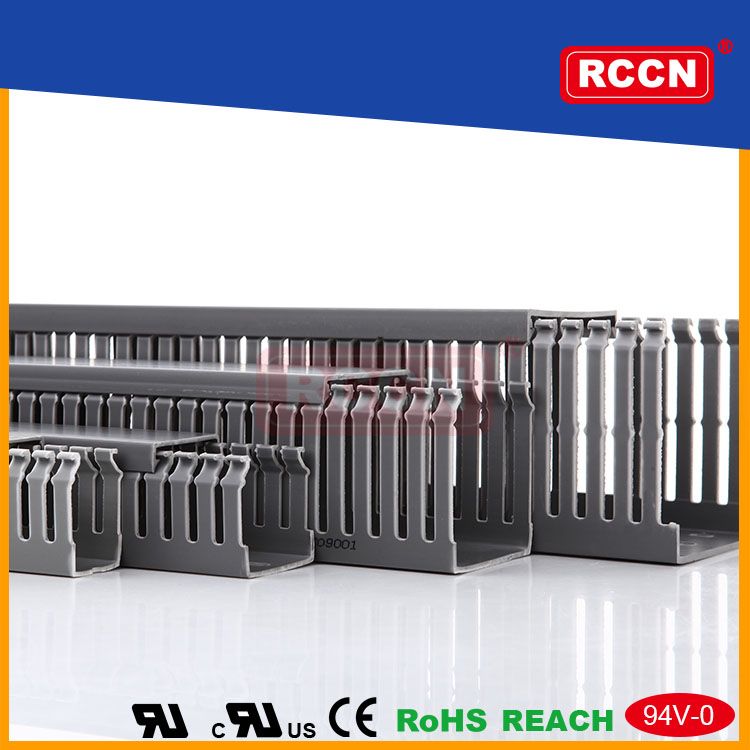

日成HVDRFT型带突出线槽

日成HVDRFT型带突出线槽





日成HVDRFT型带突出线槽

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE,欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。

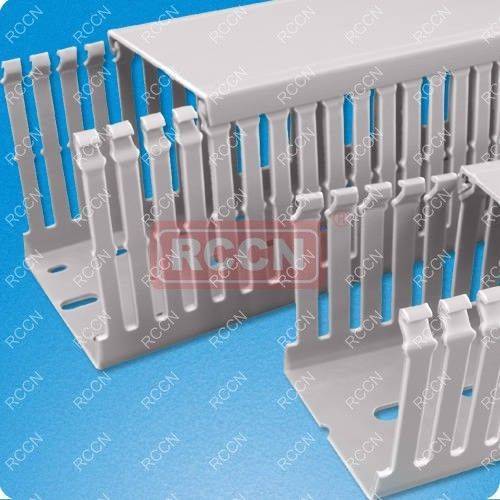

产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。

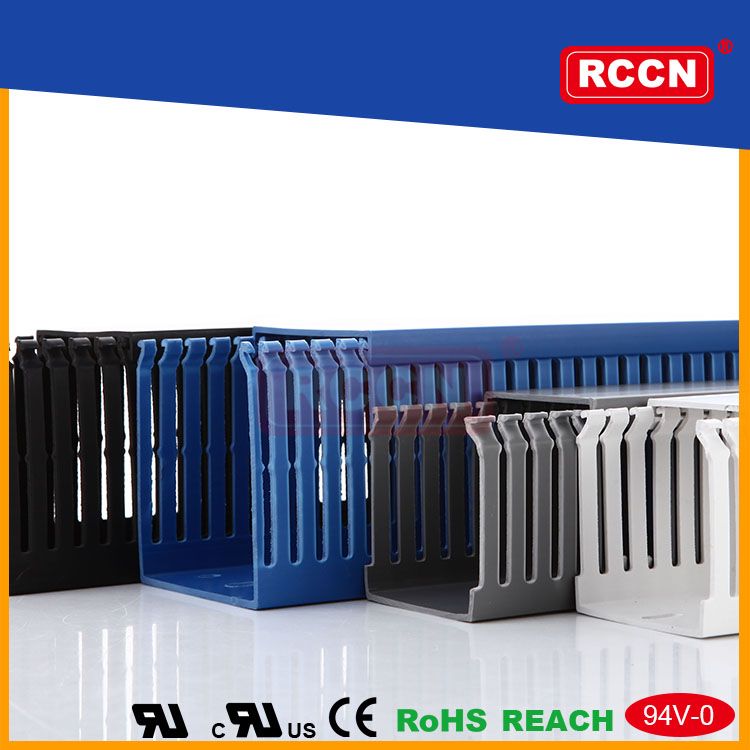

颜       色 :浅灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至65°C。短时间可达85°C
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手及擦损附近配线。2.配线槽70°C内不易断裂,变形,变色,装配省时便利。3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格或定制长度.例:HVDR8080FT(L=1.7M)
功能说明:参考HVDRF系列。
本系列有起订量要求。颜色代码1：浅灰色.
灰色线槽以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格，我司可以开发设计供应！
推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C61

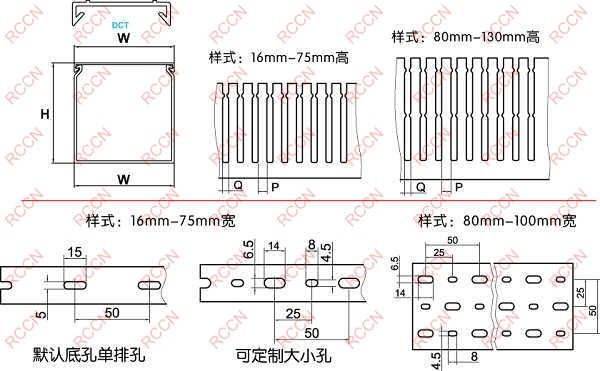

日成HVDRFT型带突出线槽





型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

装箱

/M
浅灰色Gray 白色White 蓝色Blue 黑色Black
HVDR2540FT/9022 HVDR2540FTW HVDR2540FTE HVDR2540FTB 25*40 8.5 11.5 112M
HVDR4040FT/9022 HVDR4040FTW HVDR4040FTE HVDR4040FTB 40*40 8.5 11.5 100M
HVDR6040FT/9022 HVDR6040FTW HVDR6040FTE HVDR6040FTB 60*40 8.5 11.5 68M
HVDR8040FT/9022 HVDR8040FTW HVDR8040FTE HVDR8040FTB 80*40 8.5 11.5 48M
HVDR10040FT/9022 HVDR10040FTW HVDR10040FTE HVDR10040FTB 100*40 8.5 11.5 32M
HVDR2560FT/9022 HVDR2560FTW HVDR2560FTE HVDR2560FTB 25*60 8.5 11.5 100M
HVDR4060FT/9022 HVDR4060FTW HVDR4060FTE HVDR4060FTB 40*60 8.5 11.5 60M
HVDR6060FT/9022 HVDR6060FTW HVDR6060FTE HVDR6060FTB 60*60 8.5 11.5 48M
HVDR8060FT/9022 HVDR8060FTW HVDR8060FTE HVDR8060FTB 80*60 8.5 11.5 36M
HVDR10060FT/9022 HVDR10060FTW HVDR10060FTE HVDR10060FTB 100*60 8.5 11.5 28M
HVDR2580FT/9022 HVDR2580FTW HVDR2580FTE HVDR2580FTB 25*80 10 10 72M
HVDR4080FT/9022 HVDR4080FTW HVDR4080FTE HVDR4080FTB 40*80 10 10 48M
HVDR6080FT/9022 HVDR6080FTW HVDR6080FTE HVDR6080FTB 60*80 10 10 32M
HVDR8080FT/9022 HVDR8080FTW HVDR8080FTE HVDR8080FTB 80*80 10 10 24M
HVDR10080FT/9022 HVDR10080FTW HVDR10080FTE HVDR10080FTB 100*80 10 10 24M
HVDR25100FT/9022 HVDR25100FTW HVDR25100FTE HVDR25100FTB 25*100 10 10 60M
HVDR40100FT/9022 HVDR40100FTW HVDR40100FTE HVDR40100FTB 40*100 10 10 40M
HVDR60100FT/9022 HVDR60100FTW HVDR60100FTE HVDR60100FTB 60*100 10 10 32M
HVDR80100FT/9022 HVDR80100FTW HVDR80100FTE HVDR80100FTB 80*100 10 10 24M
HVDR100100FT/9022 HVDR100100FTW HVDR100100FTE HVDR100100FTB 100*100 10 10 24M


日成HVDRFT型带突出线槽



日成HVDRFT型带突出线槽



日成HVDRFT型带突出线槽



日成HVDRFT型带突出线槽



日成HVDRFT型带突出线槽  日成HVDRFT型带突出线槽


线槽及包装纸箱效果图




日成优质导轨



日成HVDRFT型带突出线槽        日成HVDRFT型带突出线槽


日成HVDRFT型带突出线槽

日成HVDRFT型带突出线槽



日成HVDRFT型带突出线槽

日成HVDRFT型带突出线槽

日成HVDRFT型带突出线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
