日成VDRCL型大闭口线槽

日成VDRCL型大闭口线槽





日成VDRCL型大闭口线槽

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE,欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜       色 :灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至65°C.短时间可达85°C.
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面 平滑,不割伤手及擦损附近配线。2.配线槽65°C内不易断裂,变形,变色,装配省时便利。3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格。
功能说明:参考VDRC系列。

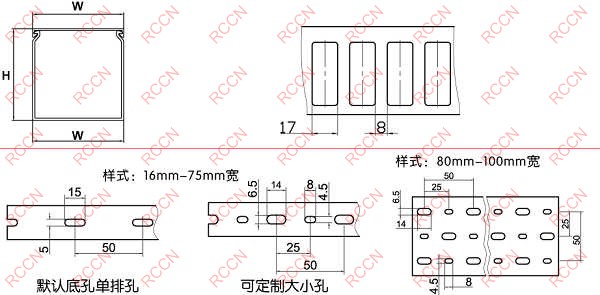

灰色线槽以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格，我司可以开发设计供应！
推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C59
日成VDRCL型大闭口线槽





型号Item No.

宽*高W*H

孔宽Q

齿宽P

电线容量以2.0平方计算

装箱/M
灰色Gray 白色White 蓝色Blue 黑色Black
VDR2560CL VDR2560CLW VDR2560CLE VDR2560CLB 25*60 17 8 40~50pcs 100
VDR3060CL VDR3060CLW VDR3060CLE VDR3060CLB 30*60 17 8 60~80pcs 80
VDR4060CL VDR4060CLW VDR4060CLE VDR4060CLB 40*60 17 8 100~115pcs 60
VDR4560CL VDR4560CLW VDR4560CLE VDR4560CLB 45*60 17 8 110~125pcs 30
VDR5060CL VDR5060CLW VDR5060CLE VDR5060CLB 50*60 17 8 120~135pcs 60
VDR6060CL VDR6060CLW VDR6060CLE VDR6060CLB 60*60 17 8 120~135pcs 48
VDR8060CL VDR8060CLW VDR8060CLE VDR8060CLB 80*60 17 8 180~210pcs 36
VDR10060CL VDR10060CLW VDR10060CLE VDR10060CLB 100*60 17 8 240~290pcs 48
VDR11060CL VDR11060CLW VDR11060CLE VDR11060CLB 110*60 17 8 250~300pcs 48
*VDR12060CL VDR12060CLW VDR12060CLE VDR12060CLB 120*60 17 8 260~320pcs 48
*VDR2580CL VDR2580CLW VDR2580CLE VDR2580CLB 25*80 17 8 100~120pcs 72
*VDR3080CL VDR3080CLW VDR3080CLE VDR3080CLB 30*80 17 8 110~125pcs 56
*VDR3580CL VDR3580CLW VDR3580CLE VDR3580CLB 35*80 17 8 110~130pcs 56
*VDR4080CL VDR4080CLW VDR4080CLE VDR4080CLB 40*80 17 8 140~160pcs 48
*VDR4580CL VDR4580CLW VDR4580CLE VDR4580CLB 45*80 17 8 140~160pcs 40
*VDR5080CL VDR5080CLW VDR5080CLE VDR5080CLB 50*80 17 8 160~180pcs 40
*VDR5580CL VDR5580CLW VDR5580CLE VDR5580CLB 55*80 17 8 160~180pcs 32
*VDR6080CL VDR6080CLW VDR6080CLE VDR6080CLB 60*80 17 8 180~210pcs 32
*VDR8080CL VDR8080CLW VDR8080CLE VDR8080CLB 80*80 17 8 240~290pcs 24
*VDR10080CL VDR10080CLW VDR10080CLE VDR10080CLB 100*80 17 8 260~350pcs 24
*VDR12080CL VDR12080CLW VDR12080CLE VDR12080CLB 120*80 17 8 280~380pcs 16
*VDR14080CL VDR14080CLW VDR14080CLE VDR14080CLB 140*80 17 8 350~450pcs 16


日成VDRCL型大闭口线槽



日成VDRCL型大闭口线槽



日成VDRCL型大闭口线槽  日成VDRCL型大闭口线槽


线槽及包装纸箱效果图




日成优质导轨



日成VDRCL型大闭口线槽        日成VDRCL型大闭口线槽


日成VDRCL型大闭口线槽

日成VDRCL型大闭口线槽



日成VDRCL型大闭口线槽

日成VDRCL型大闭口线槽

日成VDRCL型大闭口线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M









 日成VDRCL型大闭口线槽

日成VDRCL型大闭口线槽



日成VDRCL型大闭口线槽



日成VDRCL型大闭口线槽



 日成VDRCL型大闭口线槽



日成VDRCL型大闭口线槽



日成VDRCL型大闭口线槽
