日成VDRCT带突出闭口线槽



日成VDRCT带突出闭口线槽





日成VDRCT带突出闭口线槽

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE,欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜       色 :灰白色,白色,蓝色,黑色.
工作温度 :静态-40°C持续高温至70°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手及擦损附近配线。 2.配线槽70°C内不易断裂,变形,变色,装配省时便利。 3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格或定制长度.例:VDR8080CP(L=2.5M)
功能说明:参考VDRC系列。

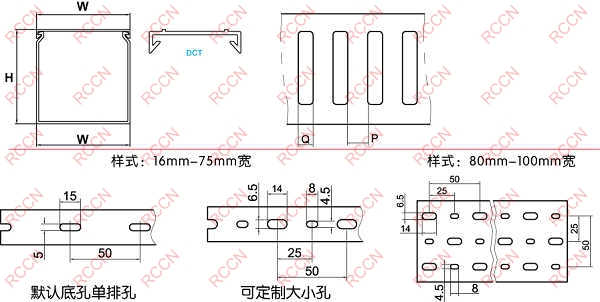

灰色线槽以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格，我司可以开发设计供应！
推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C54
日成VDRCT带突出闭口线槽

 T:盖子顶部有二条突出。



型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
VDR2540CT/7047 VDR2540CTW VDR2540CTE VDR2540CTB 25*40 8.5 11.5 112M
VDR4040CT/7047 VDR4040CTW VDR4040CTE VDR4040CTB 40*40 8.5 11.5 100M
VDR6040CT/7047 VDR6040CTW VDR6040CTE VDR6040CTB 60*40 8.5 11.5 68M
VDR8040CT/7047 VDR8040CTW VDR8040CTE VDR8040CTB 80*40 8.5 11.5 48M
VDR10040CT/7047 VDR10040CTW VDR10040CTE VDR10040CTB 100*40 8.5 11.5 32M
VDR2560CT/7047 VDR2560CTW VDR2560CTE VDR2560CTB 25*60 8.5 11.5 100M
VDR4060CT/7047 VDR4060CTW VDR4060CTE VDR4060CTB 40*60 8.5 11.5 60M
VDR6060CT/7047 VDR6060CTW VDR6060CTE VDR6060CTB 60*60 8.5 11.5 48M
VDR8060CT/7047 VDR8060CTW VDR8060CTE VDR8060CTB 80*60 8.5 11.5 36M
VDR10060CT/7047 VDR10060CTW VDR10060CTE VDR10060CTB 100*60 8.5 11.5 28M
VDR2580CT/7047 VDR2580CTW VDR2580CTE VDR2580CTB 25*80 10 10 72M
VDR4080CT/7047 VDR4080CTW VDR4080CTE VDR4080CTB 40*80 10 10 48M
VDR6080CT/7047 VDR6080CTW VDR6080CTE VDR6080CTB 60*80 10 10 32M
VDR8080CT/7047 VDR8080CTW VDR8080CTE VDR8080CTB 80*80 10 10 24M
VDR10080CT/7047 VDR10080CTW VDR10080CTE VDR10080CTB 100*80 10 10 24M
VDR25100CT/7047 VDR25100CTW VDR25100CTE VDR25100CTB 25*100 10 10 60M
VDR40100CT/7047 VDR40100CTW VDR40100CTE VDR40100CTB 40*100 10 10 40M
VDR60100CT/7047 VDR60100CTW VDR60100CTE VDR60100CTB 60*100 10 10 32M
VDR80100CT/7047 VDR80100CTW VDR80100CTE VDR80100CTB 80*100 10 10 24M
VDR100100CT/7047 VDR100100CTW VDR100100CTE VDR100100CTB 100*100 10 10 24M


日成VDRCT带突出闭口线槽



日成VDRCT带突出闭口线槽  日成VDRCT带突出闭口线槽


线槽及包装纸箱效果图




日成优质导轨



日成VDRCT带突出闭口线槽        日成VDRCT带突出闭口线槽


日成VDRCT带突出闭口线槽

日成VDRCT带突出闭口线槽



日成VDRCT带突出闭口线槽

日成VDRCT带突出闭口线槽

日成VDRCT带突出闭口线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
