日成VDRFZ型易折断型线槽

日成VDRFZ型易折断型线槽



日成VDRFZ型易折断型线槽

日成VDRFZ型易折断型线槽

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品材质:采用低卤素硬质PVL料制成,环保无
               污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲LE:EN50085 欧洲环保RoHS,REALH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防 火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜       色 :灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至65°C，短时间可达85°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性  :  1.反扣式槽盖与槽体设计组合绝不脱落,且接合面平滑,不割伤手及擦损附近配线。
               2.配线槽65°C内不易断裂,变变色,装配省时便利。
               3.出线孔低、组合容易、拆卸简 单、易于配线。
              4.易折断型为内部两侧带折痕设计,可依安装者需求，折出需要的边孔大小。

更多选择:量大可按需求生产所需规格或定制长度.例:VDR8080L(L=1.7M)

推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C47-C50
日成VDRFZ型易折断型线槽


型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
VDR1616FZ VDR1616FZW VDR1616FZE VDR1616FZB 16*16 8 10 3-10pcs 300M
VDR2516FZ VDR2516FZW VDR2516FZE VDR2516FZB 25*16 8 10 8-12pcs 260M
VDR1520FZ VDR1520FZW VDR1520FZE VDR1520FZB 15*20 8.5 12 8-12pcs 260M
VDR2020FZ VDR2020FZW VDR2020FZE VDR2020FZB 20*20 8.5 12 10-20pcs 240M
VDR4020FZ VDR4020FZW VDR4020FZE VDR4020FZB 40*20 8 12 15-30pcs 140M
VDR1525FZ VDR1525FZW VDR1525FZE VDR1525FZB 15*25 8 10 5-15pcs 260M
VDR2025FZ VDR2025FZW VDR2025FZE VDR2025FZB 20*25 8 10 12-28pcs 160M
VDR2525FZ VDR2525FZW VDR2525FZE VDR2525FZB 25*25 8 10 10~25pcs 200M
VDR3025FZ VDR3025FZW VDR3025FZE VDR3025FZB 30*25 8 10 12-28pcs 160M
VDR4025FZ VDR4025FZW VDR4025FZE VDR4025FZB 40*25 8 10 20-35pcs 100M
VDR5025FZ VDR5025FZW VDR5025FZE VDR5025FZB 50*25 8 10 12-28pcs 100M
VDR1530FZ VDR1530FZW VDR1530FZE VDR1530FZB 15*30 8 10 8-15pcs 180M
VDR2030FZ VDR2030FZW VDR2030FZE VDR2030FZB 20*30 8 12 25-35pcs 160M
VDR2530FZ VDR2530FZW VDR2530FZE VDR2530FZB 25*30 8 12 25~35pcs 160M
VDR3030FZ VDR3030FZW VDR3030FZE VDR3030FZB 30*30 8 12 25~35pcs 140M
VDR4030FZ VDR4030FZW VDR4030FZE VDR4030FZB 40*30 8 12 30-40pcs 100M
VDR5030FZ VDR5030FZW VDR5030FZE VDR5030FZB 50*30 8 12 40-50pcs 80M
VDR6030FZ VDR6030FZW VDR6030FZE VDR6030FZB 60*30 8 12 50-60pcs 60M
VDR2233FZ VDR2233FZW VDR2233FZE VDR2233FZB 22*33 8 12 25-35pcs 160M
VDR3333FZ VDR3333FZW VDR3333FZE VDR3333FZB 33*33 8 12 35-45pcs 160M
VDR2035FZ VDR2035FZW VDR2035FZE VDR2035FZB 20*35 8 12 30-40pcs 100M
VDR3535FZ VDR3535FZW VDR3535FZE VDR3535FZB 35*35 8 12 35-45pcs 112M
VDR5035FZ VDR5035FZW VDR5035FZE VDR5035FZB 50*35 8 12 40-60pcs 88M
VDR2040FZ VDR2040FZW VDR2040FZE VDR2040FZB 20*40 8 12 16-22pcs 110M
VDR2540FZ VDR2540FZW VDR2540FZE VDR2540FZB 25*40 8 12 20~25pcs 112M
VDR3540FZ VDR3540FZW VDR3540FZE VDR3540FZB 35*40 8 12 30-45pcs 100M
VDR4040FZ VDR4040FZW VDR4040FZE VDR4040FZB 40*40 8 12 60~70pcs 100M
VDR6040FZ VDR6040FZW VDR6040FZE VDR6040FZB 60*40 8 12 100~115pcs 68M
VDR8040FZ VDR8040FZW VDR8040FZE VDR8040FZB 80*40 8 12 120~135pcs 48M
VDR10040FZ VDR10040FZW VDR10040FZE VDR10040FZB 100*40 8 12 120~135pcs 32M
VDR12040FZ VDR12040FZW VDR12040FZE VDR12040FZB 120*40 8 12 140-155pcs /
VDR2545FZ VDR2545FZW VDR2545FZE VDR2545FZB 25*45 8 12 20-25pcs 104M
VDR3345FZ VDR3345FZW VDR3345FZE VDR3345FZB 33*45 8 12 40-55pcs 108M
VDR4545FZ VDR4545FZW VDR4545FZE VDR4545FZB 45*45 8 12 60-70pcs 72M
VDR6545FZ VDR6545FZW VDR6545FZE VDR6545FZB 65*45 8 12 110-120pcs 56M
VDR2050FZ VDR2050FZW VDR2050FZE VDR2050FZB 20*50 8 12 18-28pcs 100M
VDR2550FZ VDR2550FZW VDR2550FZE VDR2550FZB 25*50 8 12 20~30pcs 100M
VDR3050FZ VDR3050FZW VDR3050FZE VDR3050FZB 30*50 8 12 25~40pcs 84M
VDR3550FZ VDR3550FZW VDR3550FZE VDR3550FZB 35*50 8 12 40~60pcs 80M
VDR4050FZ VDR4050FZW VDR4050FZE VDR4050FZB 40*50 8 12 60~70pcs 68M
VDR4550FZ VDR4550FZW VDR4550FZE VDR4550FZB 45*50 8 12 70~80pcs 60M
VDR5050FZ VDR5050FZW VDR5050FZE VDR5050FZB 50*50 8 12 80~90pcs 60M
VDR5550FZ VDR5550FZW VDR5550FZE VDR5550FZB 55*50 8 12 85-95pcs 48M
VDR6050FZ VDR6050FZW VDR6050FZE VDR6050FZB 60*50 8 12 100~120pcs 48M
VDR7550FZ VDR7550FZW VDR7550FZE VDR7550FZB 75*50 8 12 150-170pcs 40M
VDR8050FZ VDR8050FZW VDR8050FZE VDR8050FZB 80*50 8 12 160~180pcs 40M
VDR10050FZ VDR10050FZW VDR10050FZE VDR10050FZB 100*50 8 12 200~250pcs 26M
VDR12555FZ VDR12555FZW VDR12555FZE VDR12555FZB 125*55 8 12 220-270pcs 20M
VDR2060FZ VDR2060FZW VDR2060FZE VDR2060FZB 20*60 8 12 35-45pcs 100M
VDR2560FZ VDR2560FZW VDR2560FZE VDR2560FZB 25*60 8 12 40~50pcs 100M
VDR3060FZ VDR3060FZW VDR3060FZE VDR3060FZB 30*60 8 12 60~80pcs 80M
VDR3560FZ VDR3560FZW VDR3560FZE VDR3560FZB 35*60 8 12 90-105pcs 78M
VDR4060FZ VDR4060FZW VDR4060FZE VDR4060FZB 40*60 8 12 100~115pcs 60M
VDR4560FZ VDR4560FZW VDR4560FZE VDR4560FZB 45*60 8 12 110~125pcs 30M
VDR5060FZ VDR5060FZW VDR5060FZE VDR5060FZB 50*60 8 12 120~135pcs 60M
VDR6060FZ VDR6060FZW VDR6060FZE VDR6060FZB 60*60 8 12 120~135pcs 48M
VDR8060FZ VDR8060FZW VDR8060FZE VDR8060FZB 80*60 8 12 180~210pcs 36M
VDR10060FZ VDR10060FZW VDR10060FZE VDR10060FZB 100*60 8 12 240~290pcs 28M
VDR11060FZ VDR11060FZW VDR11060FZE VDR11060FZB 110*60 8 12 250~300pcs 48M
VDR12060FZ VDR12060FZW VDR12060FZE VDR12060FZB 120*60 8 12 260~320pcs 48M
VDR15060FZ VDR15060FZW VDR15060FZ VDR15060FZB 150*60 8 12 300-360pcs 16M
VDR2565FZ VDR2565FZW VDR2565FZE VDR2565FZB 25*65 8 12 40-50pcs 88M
VDR3565FZ VDR3565FZW VDR3565FZE VDR3565FZB 35*65 8 12 40-70pcs 80M
VDR4565FZ VDR4565FZW VDR4565FZE VDR4565FZB 45*65 8 12 110-120pcs 52M
VDR6565FZ VDR6565FZW VDR6565FZE VDR6565FZB 65*65 8 12 180-200pcs 44M
VDR7265FZ VDR7265FZW VDR7265FZE VDR7265FZB 72*65 8 12 180-230pcs 42M
VDR2575FZ VDR2575FZW VDR2575FZE VDR2575FZB 25*75 8 12 160-190pcs /
VDR3575FZ VDR3575FZW VDR3575FZE VDR3575FZB 35*75 8 12 170-200pcs /
VDR5075FZ VDR5075FZW VDR5075FZE VDR5075FZB 50*75 8 12 180-210pcs 42
VDR7575FZ VDR7575FZW VDR7575FZE VDR7575FZB 75*75 8 12 200-240pcs 40M
VDR10075FZ VDR10075FZW VDR10075FZE VDR10075FZB 100*75 8 12 250-290pcs 24M
VDR2580FZ VDR2580FZW VDR2580FZE VDR2580FZB 25*80 8 12 100~120pcs 72M
VDR3080FZ VDR3080FZW VDR3080FZE VDR3080FZB 30*80 8 12 110~125pcs 56M
VDR3580FZ VDR3580FZW VDR3580FZE VDR3580FZB 35*80 8 12 110~130pcs 56M
VDR4080FZ VDR4080FZW VDR4080FZE VDR4080FZB 40*80 8 12 140~160pcs 48M
VDR4580FZ VDR4580FZW VDR4580FZE VDR4580FZB 45*80 8 12 140~160pcs 40M
VDR5080FZ VDR5080FZW VDR5080FZE VDR5080FZB 5080 8 12 160~180pcs 40M
VDR5580FZ VDR5580FZW VDR5580FZE VDR5580FZB 55*80 8 12 160~180pcs 32M
VDR6080FZ VDR6080FZW VDR6080FZE VDR6080FZB 60*80 8 12 180~210pcs 32M
VDR8080FZ VDR8080FZW VDR8080FZE VDR8080FZB 80*80 8 12 240~290pcs 24M
VDR10080FZ VDR10080FZW VDR10080FZE VDR10080FZB 100*80 8 12 260~350pcs 24M
VDR12080FZ VDR12080FZW VDR12080FZE VDR12080FZB 120*80 8 12 280~380pcs 16M
VDR14080FZ VDR14080FZW VDR14080FZE VDR14080FZB 140*80 8 12 350~450pcs 16M
VDR16080FZ VDR16080FZW VDR16080FZE VDR16080FZB 160*80 8 12 50*-550pcs /
VDR25100FZ VDR25100FZW VDR25100FZE VDR25100FZB 25*100 8 12 110~160pcs 60M
VDR33100FZ VDR33100FZW VDR33100FZE VDR33100FZB 33*100 8 12 130~165pcs 44M
VDR40100FZ VDR40100FZW VDR40100FZE VDR40100FZB 40*100 8 12 130~175pcs 40M
VDR50100FZ VDR50100FZW VDR50100FZE VDR50100FZB 50*100 8 12 220~250pcs 40M
VDR60100FZ VDR60100FZW VDR60100FZE VDR60100FZB 60*100 8 12 240~290pcs 32M
VDR70100FZ VDR70100FZW VDR70100FZE VDR70100FZB 70*100 8 12 250-310pcs 24M
VDR75100FZ VDR75100FZW VDR75100FZE VDR75100FZB 75*100 8 12 260~350pcs 24M
VDR80100FZ VDR80100FZW VDR80100FZE VDR80100FZB 80*100 8 12 260~350pcs 24M
VDR100100FZ VDR100100FZW VDR100100FZE VDR100100FZB 100*100 8 12 300~400pcs 24M
VDR120100FZ VDR120100FZW VDR120100FZE VDR120100FZB 120*100 8 12 350~450pcs 16M
VDR150100FZ VDR150100FZW VDR150100FZE VDR150100FZB 150*100 8 12 400~650pcs 16M
VDR160100FZ VDR160100FZW VDR160100FZE VDR160100FZB 160*100 8 12 500-750pcs /
VDR100130FZ VDR100130FZW VDR100130FZE VDR100130FZB 100*130 8 12 350-450pcs /
*VDR200100FZ VDR200100FZW VDR200100FZE VDR200100FZB 200*100 8 12 600~900pcs 12M
*VDR200150FZ VDR200150FZW VDR200150FZE VDR200150FZB 200*150 8 12 900~1200pcs 10M


日成VDRFZ型易折断型线槽



日成VDRFZ型易折断型线槽



日成VDRFZ型易折断型线槽



日成VDRFZ型易折断型线槽



 日成VDRFZ型易折断型线槽



日成VDRFZ型易折断型线槽



日成VDRFZ型易折断型线槽





日成VDRFZ型易折断型线槽

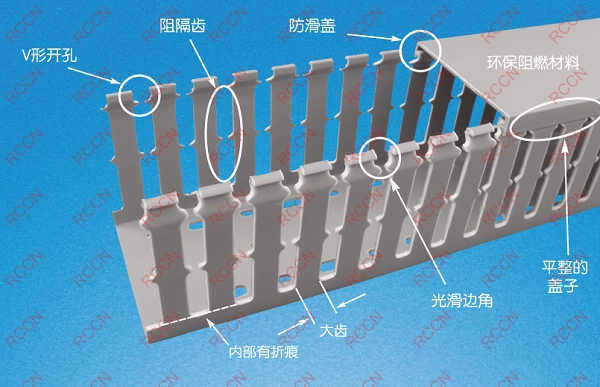

特 点 优 点 益 处
易折断型结构 方便安装时根据需要的侧孔大小走线折断齿 减少安装时间，断齿面平整美观
大的齿和大的孔 齿宽有12mm,孔宽8mm,齿硬度大 可以用于较大的电线或者捆绑的电线
环保阻燃材料 符合欧盟ROHS环保测试,
符合美国UL94V-0,良好的阻燃性		 环保不含有铅的PVC 不会对人体健康构成
危害,材料良好阻燃性,使明火自熄,在着
火的情况下,保证安全
光滑的边角 齿的顶端和孔的边缘光滑 防止电线和手被毛刺割伤
防滑盖 安装时不容易滑盖 防运输振动导致滑盖
防线槽垂直安装时滑盖
平整的盖子设计 比传统的设计有更大的空间
盖子与槽体齐平		 比老款装相同数量的电线表面更平整美观
冲孔断面 冲孔后齿的表面平整光滑 不用修毛刺,节省时间
V型开孔设计 V型槽孔使电线更易装入 加快电线安装
阻隔齿设计 电线装入后不会晃动,不管是否扣盖子
也可用于电线功能不同的分类		 安装时避免线跑出槽不必要的麻烦,节省时间
四种颜色可选 可用于不同场合的安装要求 项目对颜色有要求时选择范围更加的广泛
更快的满足终端用户的需求。
通过多项认证 美国UL,加拿大CULUS, 欧盟CE ,ROHS,REACH 铁道部机车阻燃低烟认证。 满足项目应用零配件需要提供产品认证
确保产品在世界各地均可放心使用



日成VDRFZ型易折断型线槽  日成VDRFZ型易折断型线槽


线槽及包装纸箱效果图






日成优质导轨



日成VDRFZ型易折断型线槽        日成VDRFZ型易折断型线槽


日成VDRFZ型易折断型线槽

日成VDRFZ型易折断型线槽



日成VDRFZ型易折断型线槽

日成VDRFZ型易折断型线槽

日成VDRFZ型易折断型线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
