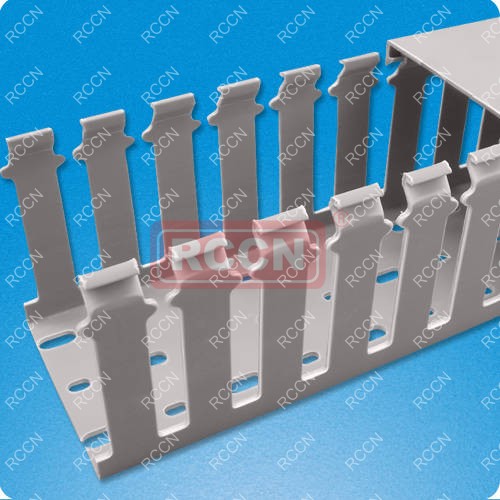

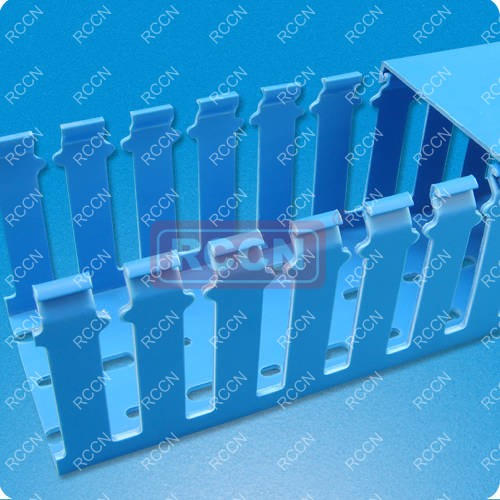

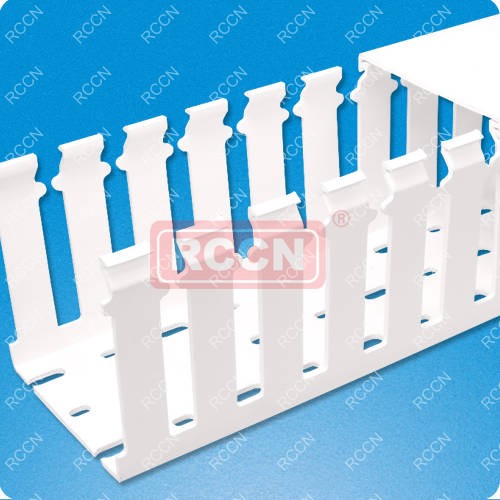

日成VDRL型环保线槽

日成VDRL型环保线槽



日成VDRL型环保线槽

产品材质:采用低卤素硬质PVL料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲LE:EN50085 欧洲环保RoHS,REALH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。

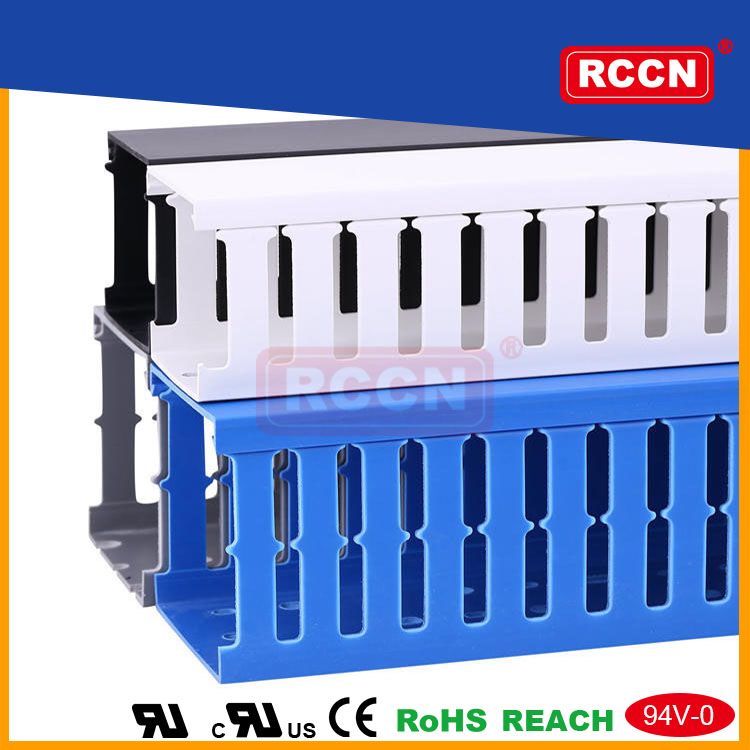

颜       色 :灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至65°C，短时间可达85°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,
                  不割伤手及擦损附近配线。
               2.配线槽65°C内不易断裂,变形,变色,装配省时便利。
               3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格或定制长度.例:VDR8080L(L=1.7M)

推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C45--C46
日成VDRL型环保线槽

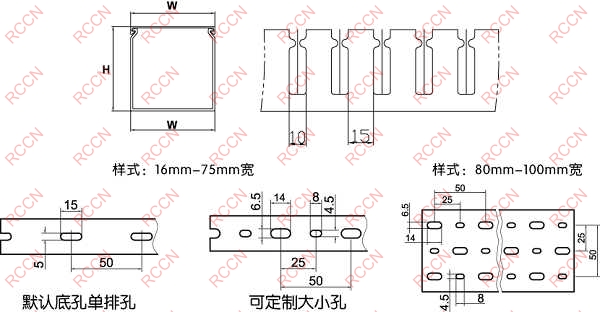

型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
VDR2550L VDR2550LW VDR2550LE VDR2550LB 20*50 10 15 20-30pcs 100M
VDR3050L VDR3050LW VDR3050LE VDR3050LB 30*50 10 15 25-40pcs 84M
VDR3550L VDR3550LW VDR3550LE VDR3550LB 35*50 10 15 40-60pcs 80M
VDR4050L VDR4050LW VDR4050LE VDR4050LB 40*50 10 15 60-70pcs 68M
VDR4550L VDR4550LW VDR4550LE VDR4550LB 45*50 10 15 70-80pcs 60M
VDR5050L VDR5050LW VDR5050LE VDR5050LB 50*50 10 15 80-90pcs 50M
VDR6050L VDR6050LW VDR6050LE VDR6050LB 60*50 10 15 100-120pcs 48M
VDR8050L VDR8050LW VDR8050LE VDR8050LB 60*50 10 15 100-120pcs 40M
VDR10050L VDR10050LW VDR10050LE VDR10050LB 100*50 10 15 200-250pcs 26M
VDR2580L VDR2580LW VDR2580LE VDR2580LB 25*80 10 15 100-120pcs 72M
VDR3080L VDR3080LW VDR3080LE VDR3080LB 30*80 10 15 110-125pcs 56M
VDR3580L VDR3580LW VDR3580LE VDR3580LB 35*80 10 15 110-130pcs 56M
VDR4080L VDR4080LW VDR4080LE VDR4080LB 40*80 10 15 140-160pcs 48M
VDR4580L VDR4580LW VDR4580LE VDR4580LB 45*80 10 15 140-160pcs 40M
VDR5080L VDR5080LW VDR5080LE VDR5080LB 5*80 10 15 160-180pcs 40M
VDR5580L VDR5580LW VDR5580LE VDR5580LB 55*80 10 15 160-180pcs 32M
VDR6080L VDR6080LW VDR6080LE VDR6080LB 60*80 10 15 180-210pcs 32M
VDR8080L VDR8080LW VDR8080LE VDR8080LB 80*80 10 15 240-290pcs 24M
VDR10080L VDR10080LW VDR10080LE VDR10080LB 100*80 10 15 260-350pcs 24M
VDR12080L VDR12080LW VDR12080LE VDR12080LB 120*80 10 15 280-380pcs 16M
VDR14080L VDR14080LW VDR14080LE VDR14080LB 140*80 10 15 350-450pcs 16M


 日成VDRL型环保线槽



日成VDRL型环保线槽



日成VDRL型环保线槽



日成VDRL型环保线槽



日成VDRL型环保线槽



日成VDRL型环保线槽



日成VDRL型环保线槽





日成VDRL型环保线槽

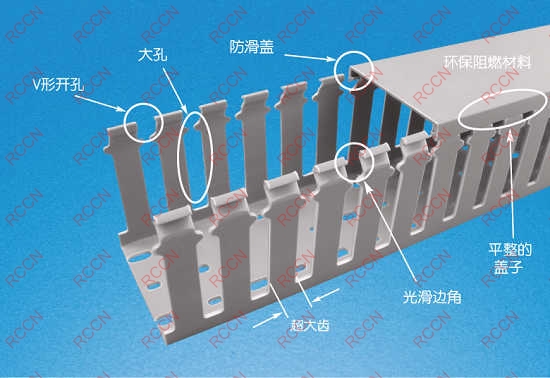

特 点 优 点 益 处
超大齿和超大孔 更大规格的齿15MM和孔10MM 硬度大 可以用于更大的电线或者捆绑的电线
环保阻燃材料 符合欧盟ROHS环保测试,
符合美国UL94V-0,良好的阻燃性		 环保不含有铅的PVC 不会对人体健康构成
危害,材料良好阻燃性,使明火自熄,在着
火的情况下,保证安全
光滑的边角 齿的顶端和孔的边缘光滑 防止电线和手被毛刺割伤
防滑盖 安装时不容易滑盖 防运输振动导致滑盖
防线槽垂直安装时滑盖
平整的盖子设计 比传统的设计有更大的空间
盖子与槽体齐平		 比老款装相同数量的电线表面更平整美观
冲孔断面 冲孔后齿的表面平整光滑 不用修毛刺,节省时间
V型开孔设计 V型槽孔使电线更易装入 加快电线安装
阻隔齿设计 电线装入后不会晃动,不管是否扣盖子
也可用于电线功能不同的分类		 安装时避免线跑出槽不必要的麻烦,节省时间
四种颜色可选 可用于不同场合的安装要求 项目对颜色有要求时选择范围更加的广泛
更快的满足终端用户的需求。
通过多项认证 美国UL,加拿大CULUS, 欧盟CE ,ROHS,REACH 铁道部机车阻燃低烟认证。 满足项目应用零配件需要提供产品认证
确保产品在世界各地均可放心使用

日成VDRL型环保线槽  日成VDRL型环保线槽

线槽及包装纸箱效果图




日成优质导轨



日成VDRL型环保线槽        日成VDRL型环保线槽


日成VDRL型环保线槽

日成VDRL型环保线槽



日成VDRL型环保线槽

日成VDRL型环保线槽

日成VDRL型环保线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
