Product Information:
RCCN Brass Cable Gland
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
   |
| PERFECT Cable Gland with metric connecting thread as per EN 60423, brass, nickel electroplated, polyamide PA 6 lamellar insert, neoprene (CR)-sealing ring, Buna N (NBR)-O-ring at the connecting thread, outstanding strain relief, water-tight, large clamping range, easy-to-install, temperature range -20กใC to +100กใC protection grade IP 68 - 5 bar |

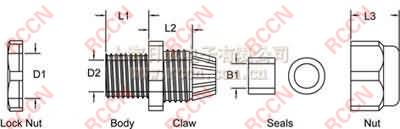

Item No. |
Thread |
CableRange ก้ |
Thread O.D. D1 |
Panel Mounting Hole |
Thread Length L1 |
Joint Length L2+L3 |
Spanner size A&F |
Std.Pkg. pcs |
| M12กม1.5 | M12กม1.5 | 3-6 | 12 | 12-12.3 | 6 | 19 | 16 | 100PCS |
| M16กม1.5 | M16กม1.5 | 4-8 | 16 | 16-16.3 | 7 | 20 | 18 | |
| M20กม1.5 | M20กม1.5 | 8-12 | 20 | 20-20.3 | 8 | 23 | 22 | |
| M25กม1.5 | M25กม1.5 | 10-14 | 25 | 25-25.4 | 10 | 23 | 28 | 50PCS |
| M32กม1.5 | M32กม1.5 | 15-22 | 32 | 32-32.4 | 11 | 32 | 36 | |
| M40กม1.5 | M40กม1.5 | 18-25 | 40 | 40-40.4 | 12 | 32 | 42 | 10PCS |
| M50กม1.5 | M50กม1.5 | 26-32 | 50 | 50-50.4 | 13 | 38 | 56 | |
| M63กม1.5 | M63กม1.5 | 37-44 | 63 | 63-63.4 | 14 | 38 | 70 | |
| M72กม2.0 | M72กม2.0 | 42-52 | 72 | 72-72.4 | 15 | 38 | 75 | 5PCS |
| M88กม2.0 | M88กม2.0 | 55-62 | 88 | 88-88.4 | 20 | 45 | 80 | |
| M100กม2.0 | M100กม2.0 | 78-84 | 100 | 102 | 20 | 50 | 90 |
Item No. |
Thread |
CableRange ก้ |
Thread O.D. D1 |
Panel Mounting Hole |
Thread Length L1 |
Joint Length L2+L3 |
Spanner size A&F |
Std.Pkg. pcs |
| M12กม1.5 | M12กม1.5 | 3-6 | 12 | 12-12.3 | 6 | 19 | 16 | 100PCS |
| M14กม1.5 | M14กม1.5 | 3-6 | 14 | 14-14.3 | 6 | 19 | 16 | |
| M16กม1.5 | M16กม1.5 | 4-8 | 16 | 16-16.3 | 7 | 20 | 18 | |
| M18กม1.5 | M18กม1.5 | 6-10 | 18 | 18-18.3 | 8 | 22 | 20 | |
| M20กม1.5 | M20กม1.5 | 8-12 | 20 | 20-20.3 | 8 | 23 | 22 | |
| M22กม1.5 | M22กม1.5 | 10-14 | 22 | 22-22.3 | 9 | 23 | 24 | |
| M24กม1.5 | M24กม1.5 | 10-14 | 24 | 24-24.3 | 10 | 23 | 27 | 50PCS |
| M25กม1.5 | M25กม1.5 | 10-14 | 25 | 25-25.4 | 10 | 23 | 28 | |
| M27กม2.0 | M27กม2.0 | 13-18 | 27 | 27-27.4 | 11 | 28 | 30 | |
| M30กม2.0 | M30กม2.0 | 13-18 | 30 | 30-30.4 | 11 | 28 | 32 | |
| M32กม1.5 | M32กม1.5 | 15-22 | 32 | 32-32.4 | 11 | 32 | 36 | |
| M33กม2.0 | M33กม2.0 | 15-22 | 33 | 33-33.4 | 11 | 32 | 36 | |
| M36กม2.0 | M36กม2.0 | 18-25 | 36 | 36-36.4 | 11 | 32 | 42 | |
| M40กม1.5 | M40กม1.5 | 18-25 | 40 | 40-40.4 | 12 | 32 | 42 | 10PCS |
| M42กม2.0 | M42กม2.0 | 22-28 | 42 | 42-42.4 | 12 | 36 | 48 | |
| M48กม2.0 | M48กม2.0 | 25-32 | 48 | 48-48.4 | 13 | 38 | 52 | |
| M50กม1.5 | M50กม1.5 | 26-32 | 50 | 50-50.4 | 13 | 38 | 56 | 5PCS |
| M54กม2.0 | M54กม2.0 | 32-38 | 54 | 54-54.4 | 14 | 38 | 60 | |
| M60กม2.0 | M60กม2.0 | 37-44 | 60 | 60-60.4 | 14 | 38 | 64 | |
| M63กม1.5 | M63กม1.5 | 37-44 | 63 | 63-63.4 | 14 | 38 | 70 | |
| M64กม2.0 | M64กม2.0 | 37-44 | 64 | 64-64.4 | 14 | 38 | 70 | |
| M72กม2.0 | M72กม2.0 | 42-52 | 72 | 72-72.4 | 15 | 38 | 75 | |
| M80กม2.0 | M80กม2.0 | 55-60 | 80 | 80-80.4 | 20 | 45 | 80 | |
| M88กม2.0 | M88กม2.0 | 55-62 | 88 | 88-88.4 | 20 | 45 | 80 | |
| M100กม2.0 | M100กม2.0 | 78-84 | 100 | 102 | 20 | 50 | 90 |
