日成：产品目录 >>接线端子 >>日成SG/KL90度型窄头铜管裸端头

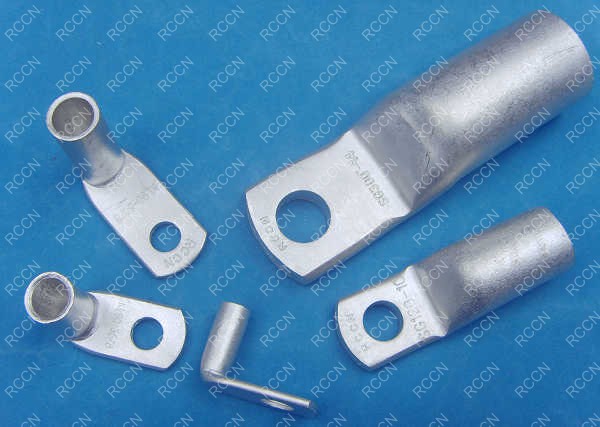

日成SG/KL90度型窄头铜管裸端头


日成SG/KL90度型窄头铜管裸端头



日成SG/KL90度型窄头铜管裸端头





日成SG/KL90度型窄头铜管裸端头 日成SG/KL90度型窄头铜管裸端头 日成SG/KL90度型窄头铜管裸端头

产品材质,C型窥口接线端头采用优质紫铜制成,导电性良好,,耐久性不易老化.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套日成端子钳即可压紧电线,接线美观,
产品颜色:见列表
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至105度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可.

C112页


用于更小连接空间开关柜的连接

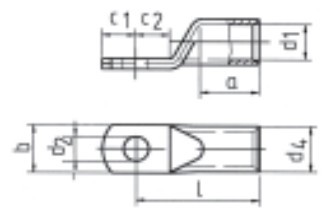

型号 E DΦ dΦ W B L
SG35-6 6.5 12 8.5 15 17 39
SG50-6 6.5 14 10 15 19 47
SG50-8 8.5 14 10 17 19 47
SG50-10 10.5 14 10 19 19 50
SG70-6 6.5 16.5 12 17 21 53
SG70-8 8.5 16.5 12 17 21 53
SG70-10 10.5 16.5 12 19 21 55
SG70-12 13 16.5 12 19 21 59
SG95-6 6.5 18 13.5 19 25 59
SG95-8 8.5 18 13.5 19 25 59
SG95-10 10.5 18 13.5 19 25 59
SG95-12 13 18 13.5 19 25 62
SG120-6 6.5 19.5 15 20.8 26 62
SG120-8 8.5 19.5 15 20.8 26 62
SG120-10 10.5 19.5 15 20.8 26 62
SG120-12 13 19.5 15 20.8 26 62
SG150-6 6.5 2 16.5 20.8 30 67
SG150-8 8.5 21 16.5 20.8 30 67
SG150-10 10.5 21 16.5 20.8 30 67
SG150-12 13 21 16.5 20.8 30 72
SG185-10 10.5 24 19 24.5 30 76
SG185-12 13 24 19 31 30 83
SG185-16 17 24 19 31 30 83
SG240-10 10.5 26 21 31 35 83
SG240-12 13 26 21 31 35 93
SG240-14 15 26 21 31 35 93
SG240-16 17 26 21 31 35 93
SG300-10 10.5 30 23.5 31 44 98
SG300-12 13 30 23.5 31 44 98
SG300-14 15 30 23.5 31 44 98
SG300-16 17 30 23.5 31 44 98



型号 E DΦ dΦ W B L
KL90-16/5 5.5 8.5 5.5 12 13 17.5
KL90-16/6 6.5 8.5 5.5 12 13 18.8
KL90-16/8 8.5 8.5 5.5 15 13 23
KL90-16/10 10.5 8.5 5.5 17 13 27
KL90-16/12 12.5 5.5 5.5 19 13 31
KL90-25/5 5.5 10 7.0 14 15 18.5
KL90-25/6 6.5 10 7.0 14 15 18.5
KL90-25/8 8.5 10 7.0 16 15 23
KL90-25/10 10.5 10 7.0 18 15 27
KL90-25/12 12.5 10 7.0 19 15 31
KL90-25/14 14.5 10 7.0 21 15 34.5
KL90-35/6 6.5 12 8.5 17 17 18.5
KL90-35/8 8.5 12 8.5 17 17 23
KL90-35/10 10.5 12 8.5 19 17 27
KL90-35/12 12.5 12 8.5 21 17 31
KL90-35/14 14.5 12 8.5 21 17 34.5
KL90-35/16 17 12 8.5 26 17 38
KL90-50/6 6.5 14 10 19 19 20.5
KL90-50/8 8.5 14 10 19 19 23
KL90-50/10 10.5 14 10 19 19 27
KL90-50/12 12.5 14 10 23 19 3
KL90-50/14 15 14 10 23 19 34.5
KL90-50/16 17 14 10 28 19 38
KL90-50/20 21 14 10 30 19 43
KL90-70/6 6.5 16.5 12 23 21 23
KL90-70/8 8.5 16.5 12 23 21 24
KL90-70/10 10.5 16.5 12 23 21 28
KL90-70/12 12.5 16.5 12 23 21 31
KL90-70/14 15 16.5 12 23 21 34.5
KL90-70/16 17 16.5 12 28 21 38
KL90-70/20 21 16.5 12 30 21 43
KL90-95/8 8.5 18 13.5 26 25 26
KL90-95/10 10.5 18 13.5 26 25 29
KL90-95/12 12.5 18 13.5 26 25 31
KL90-95/14 15 18 13.5 26 25 34.5
KL90-95/16 17 18 13.5 28 25 28
KL90-95/20 21 18 13.5 36 25 46
KL90-120/8 8.5 19.5 15 20.5 26 30
KL90-120/10 10.5 19.5 15 20.5 26 30
KL90-120/12 12.5 19.5 15 20.5 26 32
KL90-120/14 15 19.5 15 20.5 26 35
KL90-120/16 17 19.5 15 30 26 38
KL90-120/20 21 19.5 15 36 26 41
KL90-150/8 8.5 21 16.5 27 30 30
KL90-150/10 10.5 21 16.5 27 30 31
KL90-150/12 12.5 21 16.5 27 30 33
KL90-150/14 15 21 16.5 27 30 35
KL90-150/16 17 21 16.5 27 30 38
KL90-150/20 21 21 16.5 36 30 46
KL90-185/10 10.5 24 19 35 30 40
KL90-185/12 12.5 24 19 35 30 40
KL90-185/14 15 24 19 35 30 40
KL90-185/16 17 24 19 35 30 40
KL90-185/20 21 24 19 39 30 46
KL90-240/10 10.5 26 21 31 35 43.5
KL90-240/12 12.5 26 21 31 35 43.5
KL90-240/14 15 26 21 31 35 43.5
KL90-240/16 17 26 21 31 35 43.5
KL90-240/20 21 26 21 31 35 43.5
KL90-300/12 12.5 29.5 23.5 43 44 48
KL90-300/14 15 29.5 23.5 43 44 48
KL90-300/16 17 29.5 23.5 43 44 48
KL90-300/20 31 29.5 23.5 43 44 48
KL90-400/12 12.5 34 27 49 44 48
KL90-400/14 15 34 27 49 44 48
KL90-400/16 17 34 27 49 44 48
