日成CSC型窥口接线端头


日成CSC型窥口接线端头



日成CSC型窥口接线端头


日成CSC型窥口接线端头


日成CSC型窥口接线端头 日成CSC型窥口接线端头 日成CSC型窥口接线端头

产品材质,CSC型窥口接线端头采用优质紫铜制成,导电性良好,,耐久性不易老化.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套日成端子钳即可压紧电线,接线美观,
产品颜色:见列表
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至105度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可.
说明：本系列配套液压工具 YYT-8/YYT-70/120/240

C108页



型号
Item No.

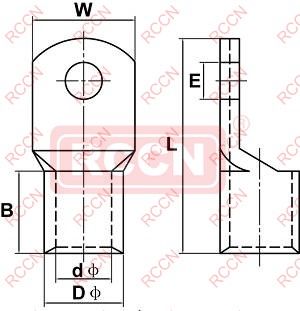

尺寸 DIMENSION

E
DΦ
dΦ
W
B
L
CSC1.5-4 4.2 3.3 1.8 8.0 5.0 16.0
CSC1.5-5 5.2 3.3 1.8 10.0 5.0 17.0
CSC1.5-6 6.5 3.3 1.8 10.0 5.0 18.0
CSC2.5-4 4.2 3.6 2.4 8.0 7.0 18.0
CSC2.5-5 5.2 3.6 2.4 10.0 7.0 20.0
CSC2.5-6 6.5 3.6 2.4 10.0 7.0 20.0
CSC2.5-8 8.4 3.6 2.4 12.5 7.0 23.0
CSC4-4 4.2 4.4 3.1 10.0 7.0 20.0
CSC4-5 5.2 4.4 3.1 10.0 7.0 20.0
CSC4-6 6.5 4.4 3.1 10.0 7.0 20.0
CSC4-8 8.4 4.4 3.1 12.5 7.0 23.0
CSC6-4 4.2 5.1 3.8 10.0 9.0 23.0
CSC6-5 5.2 5.1 3.8 10.0 9.0 24.0
CSC6-6 6.5 5.1 3.8 12.0 9.0 24.0
CSC6-8 8.4 5.1 3.8 12.5 9.0 26.0
CSC6-10 10.5 5.9 4.0 15.0 9.0 28.0
CSC10-5 5.2 5.8 4.5 12.0 9.0 25.0
CSC10-6 6.5 5.8 4.5 12.0 9.0 25.0
CSC10-8 8.4 5.8 4.5 12.5 9.0 27.0
CSC10-10 10.5 5.8 4.5 15.0 9.0 29.0
CSC10-12 13.0 5.8 4.5 17.0 9.0 31.0
CSC16-5 5.2 6.6 5.4 12.0 12.0 30.0
CSC16-6 6.5 6.6 5.4 12.0 12.0 30.0
CSC16-8 8.4 6.6 5.4 12.5 12.0 30.0
CSC16-10 10.5 6.6 5.4 16.0 12.0 33.0
CSC16-12 13.0 6.6 5.4 17.0 12.0 35.0
CSC25-5 5.2 8.3 6.8 13.0 12.0 33.0
CSC25-6 6.5 8.3 6.8 13.0 12.0 33.0
CSC25-8 8.4 8.3 6.8 15.0 12.0 33.0
CSC25-10 10.5 8.3 6.8 18.0 12.0 34.0
CSC25-12 13.0 8.3 6.8 18.0 12.0 35.0
CSC25-14 15.0 8.3 6.8 20.0 12.0 38.0
CSC35-5 5.2 10.0 8.2 16.0 14.0 38.0
CSC35-6 6.5 10.0 8.2 16.0 14.0 38.0
CSC35-8 8.4 10.0 8.2 16.0 14.0 38.0
CSC35-10 10.5 10.0 8.2 18.0 14.0 39.0
CSC35-12 13.0 11.6 8.2 19.0 14.0 40.5
CSC35-14 15.0 11.6 8.2 20.0 14.0 42.0
CSC50-6 6.5 11.6 9.5 17.8 16.0 45.0
CSC50-8 8.4 11.6 9.5 17.8 16.0 45.0
CSC50-10 10.5 11.6 9.5 17.8 16.0 45.0
CSC50-12 13.0 11.6 9.5 20.0 16.0 45.0
CSC50-14 15.0 11.6 9.5 22.0 16.0 46.0
CSC50-16 17.0 11.6 9.5 24.0 16.0 47.0
CSC70-8 8.4 13.8 11.2 20.4 20.0 52.0
CSC70-10 10.5 13.8 11.2 20.4 20.0 52.0
CSC70-12 13.0 13.8 11.2 20.4 20.0 52.0
CSC70-14 15.0 13.8 11.2 20.4 20.0 52.0
CSC70-16 17.0 13.8 11.2 25.0 20.0 53.0
CSC95-8 8.4 16.4 13.5 24.0 23.0 58.0
CSC95-10 10.5 16.4 13.5 24.0 23.0 58.0
CSC95-12 13.0 16.4 13.5 24.0 23.0 58.0
CSC95-14 15.0 16.4 13.5 24.0 23.0 58.0
CSC95-16 17.0 16.4 13.5 24.0 23.0 58.0
CSC120-8 8.4 18.2 15.0 27.0 22.0 63.0
CSC120-10 10.5 18.2 15.0 27.0 22.0 63.0
CSC120-12 13.0 18.2 15.0 27.0 22.0 63.0
CSC120-14 15.0 18.2 15.0 27.0 22.0 63.0
CSC120-16 17.0 18.2 15.0 27.0 22.0 63.0
CSC120-20 21.0 18.2 15.0 27.0 22.0 63.0
CSC150-8 8.4 19.9 16.5 29.5 26.0 70.0
CSC150-10 10.5 19.9 16.5 29.5 26.0 70.0
CSC150-12 13.0 19.9 16.5 29.5 26.0 70.0
CSC150-14 15.0 19.9 16.5 29.5 26.0 70.0
CSC150-16 17.0 19.9 16.5 29.5 26.0 70.0
CSC150-20 21.0 19.9 16.5 29.5 26.0 70.0
CSC185-10 10.5 22.1 18.5 32.5 32.0 75.0
CSC185-12 13.0 22.1 18.5 32.5 32.0 75.0
CSC185-14 15.0 22.1 18.5 32.5 32.0 75.0
CSC185-16 17.0 22.1 18.5 32.5 32.0 75.0
CSC185-20 21.0 22.1 18.5 32.5 32.0 75.0
CSC240-10 10.5 25.5 21.0 37.0 38.0 90.0
CSC240-12 13.0 25.0 21.0 37.0 38.0 90.0
CSC240-14 15.0 25.0 21.0 37.0 38.0 90.0
CSC240-16 17.0 25.0 21.0 37.0 38.0 90.0
CSC240-20 21.0 25.0 21.0 37.0 38.0 90.0
CSC300-10 10.5 28.2 23.5 41.5 42.0 98.0
CSC300-12 13.0 28.2 23.5 41.5 42.0 98.0
CSC300-14 15.0 28.2 23.5 41.5 42.0 98.0
CSC300-16 17.0 28.2 23.5 43.0 42.0 98.0
CSC300-20 21.0 28.2 23.5 43.0 42.0 98.0
CSC400-10 10.5 34.3 28.5 50.5 44.0 110.0
CSC400-12 13.0 34.3 28.5 50.5 44.0 110.0
CSC400-14 15.0 34.3 28.5 50.5 44.0 110.0
CSC400-16 17.0 34.3 28.5 50.5 44.0 110.0
CSC400-20 21.0 34.3 28.5 50.5 44.0 110.0
CSC500-10 10.5 36.5 30.0 53.5 48.0 120.0
CSC500-12 13.0 36.5 30.0 53.5 48.0 120.0
CSC500-14 15.0 36.5 30.0 53.5 48.0 120.0
CSC500-16 17.0 36.5 30.0 53.5 48.0 120.0
CSC500-20 21.0 36.5 30.0 53.5 48.0 120.0
CSC630-10 10.5 42.2 35.0 62.5 56.0 140.0
CSC630-12 13.0 42.2 35.0 62.5 56.0 140.0
CSC630-14 15.0 42.2 35.0 62.5 56.0 140.0
CSC630-16 17.0 42.2 35.0 62.5 56.0 140.0
CSC630-20 21.0 42.2 35.0 62.5 56.0 140.0





说明:以下数据为老代码（2011年12月更新为以上表格CSC代码）

型号
螺栓口直径d2Φ（mm)
尺   寸(mm)
导线截面(mm²)
dΦ
DΦ
L1
L
C 1.5 - 5
5.2
1.8
3.7
5
16
1.5
C 2.5 - 4
4.2
2.4
4.0
7
18
2.5
C 2.5 - 5
5.2
20
C 4 - 5
5.2
3.1
4.8
7
20
4
C 4 - 6
6.5
C 6 - 5
5.2
3.8
5.5
9
24
6
C 6 - 6
6.5
C 10 - 6
6.5
5
6.5
9
26
10
C 10 - 8
8.4
C 16 - 6
6.5
5.7
7.5
11
30
16
C 16 - 8
8.4
C 25 - 6
6.5
7.2
9
13
35
25
C 25 - 8
8.4
C 35 - 8
8.4
8.5
10.8
13.5
38
35
C 35 - 10
10.5
C 50 - 8
8.4
9.8
12.5
16
44
50
C 50 - 10
10.5
C 70 - 10
10.5
11.5
14.5
18
51
70
C 70 - 12
13.0
C 95 - 10
10.5
13.7
17
22
57
95
C 95 - 12
13.0
C 120 - 12
13
15
19
24
64
120
C 120 - 16
17
C 150 - 12
13
16.7
21
26
71
150
C 150 - 16
17
C 185 - 16
17
18.5
23
30
79
185
C 240 - 16
21
21
26
38
93
240
C 240 - 20
17
C 300 - 16
17
24.5
30
42
103
300
C 300 - 20
21
C 400 - 16
17
27
34
42
113
400
C 400 - 20
21
C 500 - 16
17
30
38
48
123
500
C 500 - 20
21
C 630 - 20
21
35
45
56
135
630
C 800 - BL
-
39
50
60
170
800
C 1000 - BL
-
44
56
87
200
1000
