日成：产品目录 >>接线端子 >>日成HUP90/HUP45度铜管端子

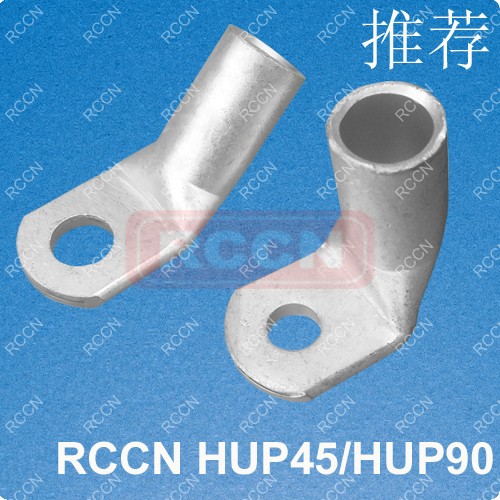

日成HUP90/HUP45度铜管端子


日成HUP90/HUP45度铜管端子



日成HUP90/HUP45度铜管端子
 日成HUP90/HUP45度铜管端子



产品材质,日成HUP90/HUP45度铜管端子采用优质紫铜镀锡制成,导电性良好,,耐久性不易老化.
产品特点:采用优质亚光电镀,防锈时间大大加长,无锋利部位；配套日成端子钳即可压紧电线,接线美观,
产品颜色:见实物图片
国际认证:欧盟RoHS环保认证,欧洲CE认证.
产品特性:品质优良,压紧后不断裂松开,-40度耐热至150度正常使用.
使用方法:将电线剥开外皮,穿入端子后铜管,使用日成端子钳压紧即可.


特性:
管端尺寸适于细绞线，标准 VDE60228（如VDE 0295 第 5、6 类）
HUP内孔扩大型，易于插入电缆
不带窥视孔的电缆端子，型号：HUP35-8/N
Hole for eyes
细绞线截面图
优势：
在受到机械应力时或在强振下连接，同样可以实现最优的稳定性。
维修和维护工作较少。应用领域更为广泛。

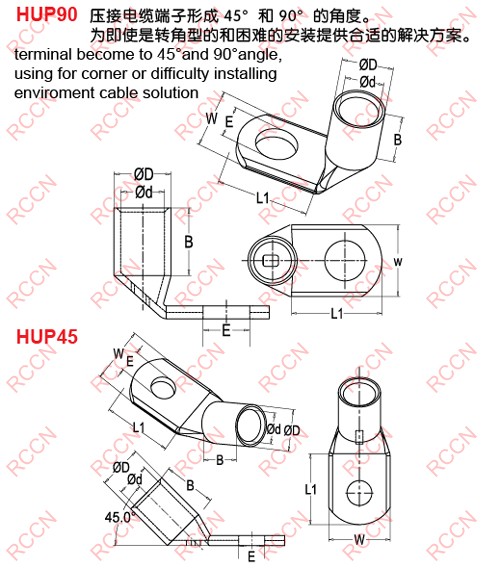

HUP90 压接电缆端子形成 45°和 90°的角度。
为即使是转角型的和困难的安装提供合适的解决方案。

C110页

45度型号
Item No.

尺寸 DIMENSION

E

 DΦ dΦ W B L1
HUP45-10/5 5.3 8.0 5.5 12 14 13.5
HUP45-10/6 6.5 8.0 5.5 12 14 13.5
HUP45-10/8 8.5 8.0 5.5 12 14 185
HUP45-10/10 10.5 8.0 5.5 16 14 22.5
HUP45-10/12 13.0 8.0 5.5 19 14 22.5
HUP45-16/5 5.3 9.5 6.6 13 15 13.5
HUP45-16/6 6.5 9.5 6.6 3 15 13.5
HUP45-16/8 8.5 9.5 6.6 16 15 20
HUP45-16/10 10.5 9.5 6.6 17 15 24
HUP45-16/12 13.0 9.5 6.6 19 15 24
HUP45-25/5 5.3 11 7.9 15 17 15
HUP45-25/6 6.5 11 7.9 15 17 15
HUP45-25/8 8.5 11 7.9 17 17 20
HUP45-25/10 10.5 11 7.9 17 17 24
HUP45-25/12 13.0 11 7.9 19 17 24
HUP45-35/6 6.5 12.5 9.2 17 19 15
HUP45-35/8 8.5 12.5 9.2 18 19 20
HUP45-35/10 10.5 12.5 9.2 18 19 24
HUP45-35/12 13.0 12.5 9.2 19 19 24
HUP45-35/14 15.0 12.5 9.2 21 19 24
HUP45-50/6 6.5 15 11 21 21 20
HUP45-50/8 8.5 15 11 21 21 20
HUP45-50/10 10.5 15 11 21 21 24
HUP45-50/12 13.0 15 11 21 21 26
HUP45-50/14 15.0 15 11 23 21 26
HUP45-50/16 17.0 15 11 28 21 26
HUP45-70/8 8.5 17 13 25 25 20
HUP45-70/10 10.5 17 13 25 25 24
HUP45-70/12 13.0 17 13 25 25 26
HUP45-70/14 15.0 17 13 25 25 26
HUP45-70/16 17.0 17 13 25 25 26
HUP45-95/8 8.5 19 14.5 28 26 24
HUP45-95/10 10.5 19 14.5 28 26 24
HUP45-95/12 13.0 19 14.5 28 26 26
HUP45-95/14 15.0 19 14.5 28 26 26
HUP45-95/16 17.0 19 14.5 28 26 26
HUP45-120/8 8.5 21 16.2 30 30 28
HUP45-120/10 10.5 21 16.2 30 30 28
HUP45-120/12 13.0 21 16.2 30 30 30
HUP45-120/14 15.0 21 16.2 30 30 30
HUP45-120/16 17.0 21 16.2 30 30 30
HUP45-120/20 21.0 21 16.2 30 30 30
HUP45-150/8 8.5 23 18 34 32 31
HUP45-150/10 10.5 23 18 34 32 31
HUP45-150/12 13.0 23 18 34 32 34
HUP45-150/14 15.0 23 18 34 32 37
HUP45-150/16 17.0 23 18 34 32 37
HUP45-150/20 21.0 23 18 40 32 37
HUP45-185/10 10.5 26 20.6 39 35 40
HUP45-185/12 13.0 26 20.6 39 35 40
HUP45-185/14 15.0 26 20.6 39 35 40
HUP45-185/16 17.0 26 20.6 39 35 40
HUP45-185/20 21.0 26 20.6 39 35 40
HUP45-240/10 10.5 28 23.1 41 44 33
HUP45-240/12 13.0 28 23.1 41 44 33
HUP45-240/14 15.0 28 23.1 41 44 39
HUP45-240/16 17.0 28 23.1 41 44 39
HUP45-240/20 21.0 28 23.1 41 44 39
HUP45-300/12 13.0 32 26.1 47 44 41
HUP45-300/14 15.0 32 26.1 47 44 41
HUP45-300/16 17.0 32 26.1 47 44 41
HUP45-300/20 21.0 32 26.1 47 44 41


 日成HUP90/HUP45度铜管端子



90度型号
Item No.

尺寸 DIMENSION

E

 DΦ dΦ W B L1
HUP90-10/5 5.3 8.0 5.5 12 14 13.5
HUP90-10/6 6.5 8.0 5.5 12 14 13.5
HUP90-10/8 8.5 8.0 5.5 12 14 185
HUP90-10/10 10.5 8.0 5.5 16 14 22.5
HUP90-10/12 13.0 8.0 5.5 19 14 22.5
HUP90-16/5 5.3 9.5 6.6 13 15 13.5
HUP90-16/6 6.5 9.5 6.6 3 15 13.5
HUP90-16/8 8.5 9.5 6.6 16 15 20
HUP90-16/10 10.5 9.5 6.6 17 15 24
HUP90-16/12 13.0 9.5 6.6 19 15 24
HUP90-25/5 5.3 11 7.9 15 17 15
HUP90-25/6 6.5 11 7.9 15 17 15
HUP90-25/8 8.5 11 7.9 17 17 20
HUP90-25/10 10.5 11 7.9 17 17 24
HUP90-25/12 13.0 11 7.9 19 17 24
HUP90-35/6 6.5 12.5 9.2 17 19 15
HUP90-35/8 8.5 12.5 9.2 18 19 20
HUP90-35/10 10.5 12.5 9.2 18 19 24
HUP90-35/12 13.0 12.5 9.2 19 19 24
HUP90-35/14 15.0 12.5 9.2 21 19 24
HUP90-50/6 6.5 15 11 21 21 20
HUP90-50/8 8.5 15 11 21 21 20
HUP90-50/10 10.5 15 11 21 21 24
HUP90-50/12 13.0 15 11 21 21 26
HUP90-50/14 15.0 15 11 23 21 26
HUP90-50/16 17.0 15 11 28 21 26
HUP90-70/8 8.5 17 13 25 25 20
HUP90-70/10 10.5 17 13 25 25 24
HUP90-70/12 13.0 17 13 25 25 26
HUP90-70/14 15.0 17 13 25 25 26
HUP90-70/16 17.0 17 13 25 25 26
HUP90-95/8 8.5 19 14.5 28 26 24
HUP90-95/10 10.5 19 14.5 28 26 24
HUP90-95/12 13.0 19 14.5 28 26 26
HUP90-95/14 15.0 19 14.5 28 26 26
HUP90-95/16 17.0 19 14.5 28 26 26
HUP90-120/8 8.5 21 16.2 30 30 28
HUP90-120/10 10.5 21 16.2 30 30 28
HUP90-120/12 13.0 21 16.2 30 30 30
HUP90-120/14 15.0 21 16.2 30 30 30
HUP90-120/16 17.0 21 16.2 30 30 30
HUP90-120/20 21.0 21 16.2 30 30 30
HUP90-150/8 8.5 23 18 34 32 31
HUP90-150/10 10.5 23 18 34 32 31
HUP90-150/12 13.0 23 18 34 32 34
HUP90-150/14 15.0 23 18 34 32 37
HUP90-150/16 17.0 23 18 34 32 37
HUP90-150/20 21.0 23 18 40 32 37
HUP90-185/10 10.5 26 20.6 39 35 40
HUP90-185/12 13.0 26 20.6 39 35 40
HUP90-185/14 15.0 26 20.6 39 35 40
HUP90-185/16 17.0 26 20.6 39 35 40
HUP90-185/20 21.0 26 20.6 39 35 40
HUP90-240/10 10.5 28 23.1 41 44 33
HUP90-240/12 13.0 28 23.1 41 44 33
HUP90-240/14 15.0 28 23.1 41 44 39
HUP90-240/16 17.0 28 23.1 41 44 39
HUP90-240/20 21.0 28 23.1 41 44 39
HUP90-300/12 13.0 32 26.1 47 44 41
HUP90-300/14 15.0 32 26.1 47 44 41
HUP90-300/16 17.0 32 26.1 47 44 41
HUP90-300/20 21.0 32 26.1 47 44 41





日成HUP90/HUP45度铜管端子
