日成蓝色无卤线槽

日成蓝色无卤线槽     日成蓝色无卤线槽



日成蓝色无卤线槽

产品材质:采用无卤素硬质料制成,环保无污染,不含铅等有毒物。
产品认证:原料UL.欧洲CE,欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟无卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成。
颜       色 :灰色.乳白色.蓝色
工作温度 :静态-40°C持续高温至110°C。
*无卤原料采用PCABS制成。
产品用途：半导体制造,造船,核能发电厂，石油平台，电梯，机车及地铁，风能发电平台，温度及环境恶劣等行业。
更多选择:可按需求生产定制其它长度.

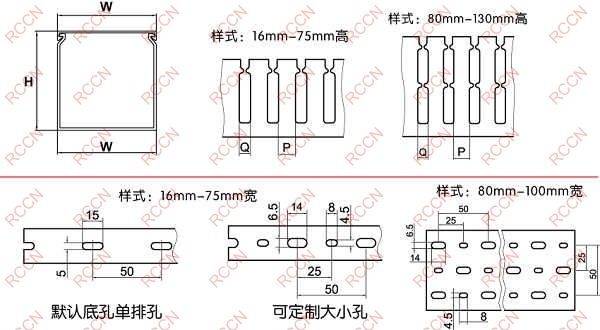

无卤线槽以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格，我司可以开发设计供应！
标准长度：2米/支
目录页码:C31-C33
日成蓝色无卤线槽




型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 乳白色White 蓝色Blue
VDR2525HF VDR2525HFW VDR2525HFE 25*25 8 10 10~25pcs

200M
VDR2540HF VDR2540HFW VDR2540HFE 25*40 8 12 20~25pcs 112M
VDR4040HF VDR4040HFW VDR4040HFE 40*40 8 12 60~70pcs 100M
VDR6040HF VDR6040HFW VDR6040HFE 60*40 8 12 100~115pcs 68M
VDR8040HF VDR8040HFW VDR8040HFE 80*40 8 12 120~135pcs 48M
VDR2550HF VDR2550HFW VDR2550HFE 25*50 8 12 20~30pcs 100M
VDR3550HF VDR3550HFW VDR3550HFE 35*50 8 12 40~60pcs 80M
VDR4050HF VDR4050HFW VDR4050HFE 40*50 8 12 60~70pcs 68M
VDR5050HF VDR5050HFW VDR5050HFE 50*50 8 12 80~90pcs 60M
VDR8050HF VDR8050HFW VDR8050HFE 80*50 8 12 160~180pcs 40M
VDR10050HF VDR10050HFW VDR10050HFE 100*50 8 12 200~250pcs 26M
VDR4060HF VDR4060HFW VDR4060HFE 40*60 8 12 100~115pcs 60M
VDR5060HF VDR5060HFW VDR5060HFE 50*60 8 12 120~135pcs 60M
VDR6060HF VDR6060HFW VDR6060HFE 60*60 8 12 120~135pcs 48M
VDR8060HF VDR8060HFW VDR8060HFE 80*60 8 12 180~210pcs 36M
VDR2580HF VDR2580HFW VDR2580HFE 25*80 8 12 100~120pcs 72M
VDR3580HF VDR3580HFW VDR3580HFE 35*80 8 12 110~130pcs 56M
VDR4080HF VDR4080HFW VDR4080HFE 40*80 8 12 140~160pcs 48M
VDR5080HF VDR5080HFW VDR5080HFE 50*80 8 12 160~180pcs 40M
VDR6080HF VDR6080HFW VDR6080HFE 60*80 8 12 180~210pcs 32M
VDR8080HF VDR8080HFW VDR8080HFE 80*80 8 12 240~290pcs 24M
VDR10080HF VDR10080HFW VDR10080HFE 100*80 8 12 260~350pcs 24M
VDR33100HF VDR33100HFW VDR33100HFE 33*100 8 12 130~165pcs 44M
VDR40100HF VDR40100HFW VDR40100HFE 40*100 8 12 130~165pcs 40M
VDR50100HF VDR50100HFW VDR50100HFE 50*100 8 12 220~250pcs 40M
VDR60100HF VDR60100HFW VDR60100HFE 60*100 8 12 240~290pcs 32M
VDR80100HF VDR80100HFW VDR80100HFE 80*100 8 12 260~350pcs 24M
VDR100100HF VDR100100HFW VDR100100HFE 100*100 8 12 300~400pcs 24M


型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 乳白色White 蓝色Blue
HVDR2525HF HVDR2525HFW HVDR2525HFE 25*25 4 6 10~25pcs

200M
HVDR2540HF HVDR2540HFW HVDR2540HFE 25*40 4 6 20~25pcs 112M
HVDR4040HF HVDR4040HFW HVDR4040HFE 40*40 4 6 60~70pcs 100M
HVDR6040HF HVDR6040HFW HVDR6040HFE 60*40 4 6 100~115pcs 68M
HVDR8040HF HVDR8040HFW HVDR8040HFE 80*40 4 6 120~135pcs 48M
HVDR2550HF HVDR2550HFW HVDR2550HFE 25*50 4 6 20~30pcs 100M
HVDR3550HF HVDR3550HFW HVDR3550HFE 35*50 4 6 40~60pcs 80M
HVDR4050HF HVDR4050HFW HVDR4050HFE 40*50 4 6 60~70pcs 68M
HVDR5050HF HVDR5050HFW HVDR5050HFE 50*50 4 6 80~90pcs 60M
HVDR8050HF HVDR8050HFW HVDR8050HFE 80* 4 6 160~180pcs 40M
HVDR10050HF HVDR10050HFW HVDR10050HFE 100*50 4 6 200~250pcs 26M
HVDR4060HF HVDR4060HFW HVDR4060HFE 40*60 4 6 100~115pcs 60M
HVDR5060HF HVDR5060HFW HVDR5060HFE 50*60 4 6 120~135pcs 60M
HVDR6060HF HVDR6060HFW HVDR6060HFE 60*60 4 6 120~135pcs 48M
HVDR8060HF HVDR8060HFW HVDR8060HFE 80*60 4 6 180~210pcs 36M
HVDR2580HF HVDR2580HFW HVDR2580HFE 25*80 4 6 100~120pcs 72M
HVDR3580HF HVDR3580HFW HVDR3580HFE 35*80 4 6 110~130pcs 56M
HVDR4080HF HVDR4080HFW HVDR4080HFE 40*80 4 6 140~160pcs 48M
HVDR5080HF HVDR5080HFW HVDR5080HFE 50*80 4 6 160~180pcs 40M
HVDR6080HF HVDR6080HFW HVDR6080HFE 60*80 4 6 180~210pcs 32M
HVDR8080HF HVDR8080HFW HVDR8080HFE 80*80 4 6 240~290pcs 24M
HVDR10080HF HVDR10080HFW HVDR10080HFE 100*80 4 6 260~350pcs 24M
HVDR33100HF HVDR33100HFW HVDR33100HFE 33*100 4 6 130~165pcs 44M
HVDR40100HF HVDR40100HFW HVDR40100HFE 40*100 4 6 130~175pcs 40M
HVDR50100HF HVDR50100HFW HVDR50100HFE 50*100 4 6 220~250pcs 40M
HVDR60100HF HVDR60100HFW HVDR60100HFE 60*100 4 6 240~290pcs 32M
HVDR80100HF HVDR80100HFW HVDR80100HE 80*100 4 6 260~350pcs 24M
HVDR100100HF HVDR100100HFW HVDR100100HFE 100*100 4 6 300~400pcs 24M


日成蓝色无卤线槽



日成蓝色无卤线槽



日成蓝色无卤线槽



日成蓝色无卤线槽







日成蓝色无卤线槽  日成蓝色无卤线槽


线槽及包装纸箱效果图




日成优质导轨



日成蓝色无卤线槽        日成蓝色无卤线槽


日成蓝色无卤线槽

日成蓝色无卤线槽



日成蓝色无卤线槽

日成蓝色无卤线槽

日成蓝色无卤线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
