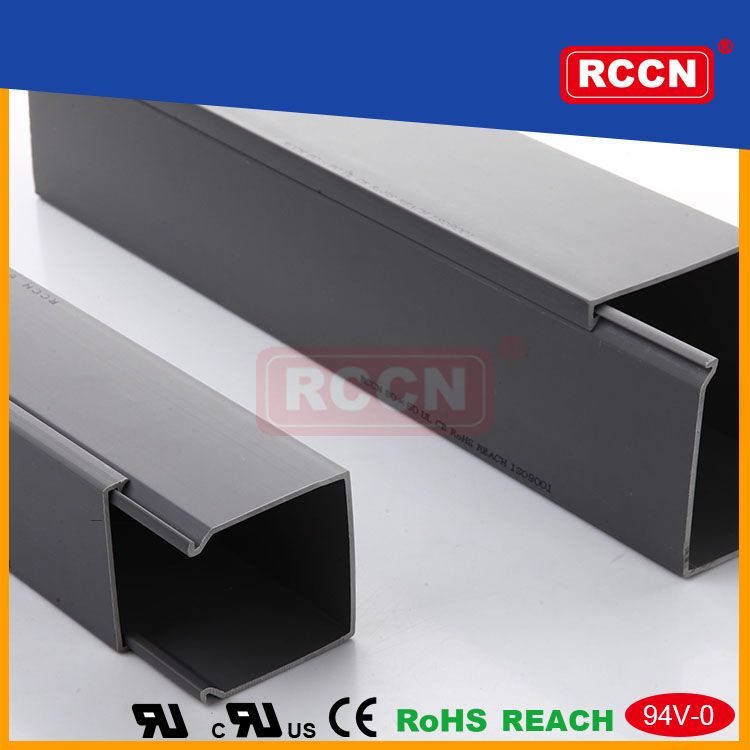

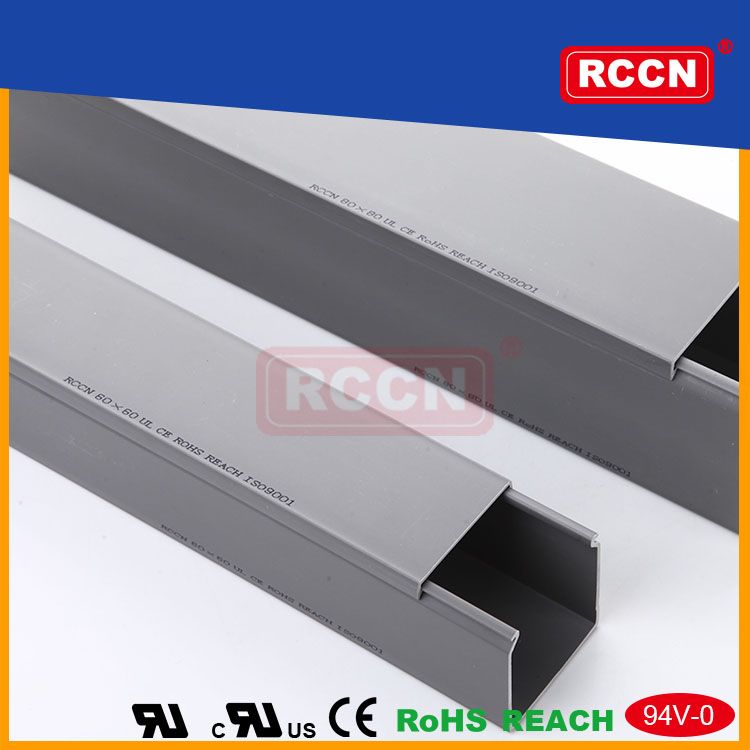

日成SDR型密封环保阻燃线槽

  日成SDR型密封环保阻燃线槽

日成SDR型密封环保阻燃线槽

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE,欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成。
颜       色 :灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至65°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手及擦损附近配线。2.配线槽65°C内不易断裂,变形,变色,装配省时便利。
更多选择:量大可按需求生产所需规格或定制长度.例:SDR8080(L=1.8M)
更多选择:可按需求生产定制其它长度.
密封式线槽规格以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格，我司可以开发设计供应！
推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码：C29-C32
     日成SDR型密封环保阻燃线槽





型号Item No.

宽*高

W*H

电线容量

以2.0平方计算

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
SDR1616 SDR1616W SDR1616E SDR1616B 16*16 3~10pcs 300M
*SDR2516 SDR2516W SDR2516E SDR2516B 25*16 5~15pcs 240M
*SDR4016 SDR4016W SDR4016E SDR4016B 40*16 15~30pcs 200M
SDR1520 SDR1520W SDR1520E SDR1520B 15*20 8~12pcs 260M
SDR2020 SDR2020W SDR2020E SDR2020B 20*20 10~20pcs 240M
SDR4020 SDR4020W SDR4020E SDR4020B 40*20 20-30pcs 140M
SDR1525 SDR1525W SDR1525E SDR1525B 15*25 5~15pcs 260M
SDR2025 SDR2025W SDR2025E SDR2025B 20*25 5~15pcs 200M
SDR2525 SDR2525W SDR2525E SDR2525B 25*25 10~25pcs 200M
SDR3025 SDR3025W SDR3025E SDR3025B 30*25 12~28pcs 160M
*SDR4025 SDR4025W SDR4025E SDR4025B 40*25 20~25pcs 120M
*SDR5025 SDR5025W SDR5025E SDR5025B 50*25 20~25pcs 100M
SDR1530 SDR1530W SDR1530E SDR1530B 15*30 8~15pcs 200M
SDR2030 SDR2030W SDR2030E SDR2030B 20*30 25~35pcs 180M
SDR2530 SDR2530W SDR2530E SDR2530B 25*30 25~35pcs 160M
SDR3030 SDR3030W SDR3030E SDR3030B 30*30 25~35pcs 140M
SDR4030 SDR4030W SDR4030E SDR4030B 40*30 30~40pcs 100M
GDR5030 GDR5030W GDR5030E GDR5030B 50*30 40-50pcs 80M
GDR6030 GDR6030W GDR6030E GDR6030B 60*30 50-60pcs 60M
SDR2233 SDR2233W SDR2233E SDR2233B 22*33 15~25pcs 180M
SDR3333 SDR3333W SDR3333E SDR3333B 33*33 30~40pcs 160M
SDR2035 SDR2035W SDR2035E SDR2035B 20*35 30~40pcs 100M
SDR3535 SDR3535W SDR3535E SDR3535B 35*35 35~45pcs 112M
SDR5035 SDR5035W SDR5035E SDR5035B 50*35 40~60pcs 88M
*SDR2040 SDR2040W SDR2040E SDR2040B 20*40 20~25pcs 110M
SDR2540 SDR2540W SDR2540E SDR2540B 25*40 20~25pcs 112M
SDR3540 SDR3540W SDR3540E SDR3540B 35*40 50-60pcs 100M
SDR4040 SDR4040W SDR4040E SDR4040B 40*40 60~70pcs 100M
SDR6040 SDR6040W SDR6040E SDR6040B 60*40 100~115pcs 68M
SDR8040 SDR8040W SDR8040E SDR8040B 80*40 120~135pcs 48M
SDR10040 SDR10040W SDR10040E SDR10040B 100*40 120~135pcs 32M
SDR12040 SDR12040W SDR12040E SDR12040B 120*40 140-165pcs
/
SDR2545 SDR2545W SDR2545E SDR2545B 25*45 20~25pcs

104M
SDR3345 SDR3345W SDR3345E SDR3345B 33*45 40~55pcs 108M
SDR4545 SDR4545W SDR4545E SDR4545B 45*45 60~70pcs 72M
SDR6545 SDR6545W SDR6545E SDR6545B 65*45 110~120pcs 56M
SDR2050 SDR2050W SDR2050E SDR2050B 20*50 20~30pcs 100M
SDR2550 SDR2550W SDR2550E SDR2550B 25*50 20~30pcs 100M
SDR3050 SDR3050W SDR3050E SDR3050B 30*50 25~40pcs 84M
SDR3550 SDR3550W SDR3550E SDR3550B 35*50 40~60pcs 80M
SDR4050 SDR4050W SDR4050E SDR4050B 40*50 60~70pcs 68M
SDR4550 SDR4550W SDR4550E SDR4550B 45*50 70~80pcs 60M
SDR5050 SDR5050W SDR5050E SDR5050B 50*50 80~90pcs 60M
SDR5550 SDR5550W SDR5550E SDR5550B 55*50 85~95pcs 50M
SDR6050 SDR6050W SDR6050E SDR6050B 60*50 100~120pcs 48M
SDR7550 SDR7550W SDR7550E SDR7550B 75*50 140~160pcs 40M
SDR8050 SDR8050W SDR8050E SDR8050B 80*50 160~180pcs 40M
SDR10050 SDR10050W SDR10050E SDR10050B 100*50 200~250pcs 26M
SDR12555 SDR12555W SDR12555E SDR12555B 125*55 220~270pcs 20M
SDR2060 SDR2060W SDR2060E SDR2060B 20*60 5~45pcs 100M
SDR2560 SDR2560W SDR2560E SDR2560B 25*60 40~50pcs 100M
SDR3060 SDR3060W SDR3060E SDR3060B 30*60 60~80pcs 80M
*SDR3560 SDR3560W SDR3560E SDR3560B 35*60 65~85pcs 70M
SDR4060 SDR4060W SDR4060E SDR4060B 40*60 100~115pcs 60M
SDR4560 SDR4560W SDR4560E SDR4560B 45*60 110~125pcs 30M
SDR5060 SDR5060W SDR5060E SDR5060B 50*60 120~135pcs 60M
SDR6060 SDR6060W SDR6060E SDR6060B 60*60 120~135pcs 48M
SDR8060 SDR8060W SDR8060E SDR8060B 80*60 180~210pcs 36M
SDR10060 SDR10060W SDR10060E SDR10060B 100*60 240~290pcs 28M
SDR11060 SDR11060W SDR11060E SDR11060B 110*60 250~300pcs 48M
*SDR12060 SDR12060W SDR12060E SDR12060B 120*60 260~320pcs 48M
SDE15060 SDE15060W SDE15060E SDE15060B 150*60 300-360pcs 16M
SDR2565 SDR2565W SDR2565E SDR2565B 25*65 40~50pcs 88M
SDR3365 SDR3365W SDR3365E SDR3365B 33*65 40~70pcs 80M
SDR4565 SDR4565W SDR4565E SDR4565B 45*65 110~120pcs 52M
SDR6565 SDR6565W SDR6565E SDR6565B 65*65 180~200pcs 44M
SDR7265 SDR7265W SDR7265E SDR7265B 72*65 190~210pcs 40M
SDR2575 SDR2575W SDR2575E SDR2575B 25*75 140-170pcs
/
SDR3575 SDR3575W SDR3575E SDR3575B 35*75 160-190pcs
/
SDR5075 SDR5075W SDR5075E SDR5075B 50*75 180~210pcs 32M
SDR7575 SDR7575W SDR7575E SDR7575B 75*75 200~240pcs 24M
SDR10075 SDR10075W SDR10075E SDR10075B 100*75 220~260pcs 24M
SDR2580 SDR2580W SDR2580E SDR2580B 25*80 100~120pcs 72M
SDR3080 SDR3080W SDR3080E SDR3080B 30*80 110~125pcs 56M
SDR3580 SDR3580W SDR3580E SDR3580B 35*80 110~130pcs 56M
SDR4080 SDR4080W SDR4080E SDR4080B 40*80 140~160pcs 48M
SDR4580 SDR4580W SDR4580E SDR4580B 45*80 140~160pcs 40M
SDR5080 SDR5080W SDR5080E SDR5080B 50*80 160~180pcs 40M
SDR5580 SDR5580W SDR5580E SDR5580B 55*80 160~180pcs 32M
SDR6080 SDR6080W SDR6080E SDR6080B 60*80 180~210pcs 32M
SDR8080 SDR8080W SDR8080E SDR8080B 80*80 240~290pcs 24M
SDR10080 SDR10080W SDR10080E SDR10080B 100*80 260~350pcs 24M
SDR12080 SDR12080W SDR12080E SDR12080B 120*80 280~380pcs 16M
SDR14080 SDR14080W SDR14080E SDR14080B 140*80 350~450pcs 16M
SDR25100 SDR25100W SDR25100E SDR25100B 25*100 110~160pcs 60M
SDR33100 SDR33100W SDR33100E SDR33100B 33*100 130~165pcs 44M
SDR40100 SDR40100W SDR40100E SDR40100B 40*100 130~175pcs 40M
SDR50100 SDR50100W SDR50100E SDR50100B 50*100 220~250pcs 40M
SDR60100 SDR60100W SDR60100E SDR60100B 60*100 240~290pcs 32M
SDR70100 SDR70100W SDR70100E SDR70100B 70*100 240~290pcs 32M
SDR75100 SDR75100W SDR75100E SDR75100B 75*100 260~350pcs 24M
SDR80100 SDR80100W SDR80100E SDR80100B 80*100 260~350pcs 24M
SDR100100 SDR100100W SDR100100E SDR100100B 100*100 300~400pcs 24M
SDR120100 SDR120100W SDR120100E SDR120100B 120*100 350~450pcs 16M
SDR150100 SDR150100W SDR150100E SDR150100B 150*100 400~650pcs 16M
SDR150130 SDR150130W SDR150130E SDR150130B 150*130 400~650pcs 16M
SDR100130 SDR100130W SDR100130E SDR100130B 100*130 350~450pcs 16M
*SDR200100 SDR200100W SDR200100E SDR200100B 200*100 600~800pcs 12M
*SDR200150 *SDR200150W *SDR200150E *SDR200150B 200*150 900~1200pcs 10M
*SDR200200 SDR200200W SDR200200E SDR200200B 200*200 1200-1600pcs
/


下表为原目录老型号:新型号参考上表。


Part No. 宽*高 A B C T 米/箱 14AWG/PCS 点击进入
SDR1616 16*16 16 16 16 1.3 300M 4-8 点击进入
SDR2020 20*20 20 20 20 1.3 240M 5-12 点击进入
SDR1525 15*25 15 25 15 1.4 260M 5-12 点击进入
SDR2025 20*25 20 25 20 1.4 200M 5-12 点击进入
SDR2525 25*25 25 25 25 1.4 200M 10-25 点击进入
SDR3025 30*25 30 25 30 1.4 160M 15-30 点击进入
SDR1530 15*30 15 30 15 1.4 180M 15-25 点击进入
SDR2030 20*30 20 30 20 1.3 160M 15-25 点击进入
SDR2530 25*30 25 30 25 1.4 160M 15-25 点击进入
SDR3030 30*30 30 30 30 1.4 140M 15-25 点击进入
SDR4030 40*30 40 30 40 1.4 120M 25-35 点击进入
SDR2233 22*33 22 33 22 1.4 160M 15-25 点击进入
SDR3535 35*35 35 35 35 1.4 100M 40-45 点击进入
SDR5035 50*35 50 35 50 1.6 80M 55-65 点击进入
SDR2540 25*40 25 40 25 1.4 112M 20-25 点击进入
SDR4040 40*40 40 40 40 1.4 100M 60-70 点击进入
SDR6040 60*40 60 40 60 1.6 68M 100-115 点击进入
SDR8040 80*40 80 40 80 2.0 48M 120-135 点击进入
SDR10040 100*40 100 40 100 2.0 36M 140-165 点击进入
SDR2545 25*45 25 45 25 1.4 100M 20-25 点击进入
SDR3345 33*45 33 45 33 1.5 104M 40-55 点击进入
SDR4545 45*45 45 45 45 1.5 68M 60-70 点击进入
SDR6545 65*45 65 45 65 1.6 54M 80-90 点击进入
SDR2550 25*50 25 50 25 1.6 100M 20-25 点击进入
SDR3050 30*50 30 50 30 1.6 84M 30-35 点击进入
SDR3550 35*50 35 50 35 1.6 80M 40-45 点击进入
SDR4050 40*50 40 50 40 1.6 60M 50-60 点击进入
SDR4550 45*50 45 50 45 1.6 68M 60-70 点击进入
SDR5050 50*50 50 50 50 1.6 60M 80-90 点击进入
SDR6050 60*50 60 50 60 1.6 52M 85-95 点击进入
SDR8050 80*50 80 50 80 1.6 40M 150-170 点击进入
SDR10050 100*50 100 50 100 1.6 28M 200-240 点击进入
SDR2060 20*60 20 60 20 1.7 100M 35-40 点击进入
SDR2560 25*60 25 60 25 1.6 96M 40-45 点击进入
SDR4060 40*60 40 60 40 1.8 60M 100-115 点击进入
SDR4560 45*60 45 60 45 1.8 56M 113-118 点击进入
SDR5060 50*60 50 60 50 1.8 48M 115-130 点击进入
SDR6060 60*60 60 60 60 2.0 48M 120-135 点击进入
SDR8060 80*60 80 60 80 2.0 36M 180-240 点击进入
SDR10060 100*60 100 60 100 2.0 20M 220-280 点击进入
SDR11060 110*60 110 60 110 2.0 20M 220-280 点击进入
SDR12060 120*60 120 60 120 2.0 20M 220-280 点击进入
SDR2565 25*65 25 65 25 1.6 88M 40-45 点击进入
SDR3365 33*65 33 65 33 1.6 80M 60-75 点击进入
SDR4565 45*65 45 65 45 1.6 52M 110-120 点击进入
SDR6565 65*65 65 65 65 1.6 40M 180-200 点击进入
SDR5075 50*75 50 75 50 2.0 32M 140-180 点击进入
SDR7575 75*75 75 75 75 2.0 24M 220-270 点击进入
SDR2580 25*80 25 80 25 1.8 72M 100-120 点击进入
SDR3080 30*80 30 80 30 2.0 56M 110-130 点击进入
SDR3580 35*80 35 80 35 2.0 56M 120-140 点击进入
SDR4080 40*80 40 80 40 1.8 48M 120-135 点击进入
SDR4580 45*80 45 80 45 2.0 40M 130-140 点击进入
SDR5080 50*80 50 80 50 1.8 32M 150-190 点击进入
SDR5580 55*80 55 80 55 2.0 32M 150-190 点击进入
SDR6080 60*80 60 80 60 2.0 32M 180-210 点击进入
SDR8080 80*80 80 80 80 2.0 24M 240-290 点击进入
SDR10080 100*80 100 80 100 2.0 20M 260-350 点击进入
SDR12080 120*80 120 80 120 2.0 16M 260-350 点击进入
SDR14080 140*80 140 80 140 2.0 12M 300-400 点击进入
SDR25100 25*100 25 100 25 1.8 60M 110-160 点击进入
SDR33100 33*100 33 100 33 2.0 44M 110-160 点击进入
SDR40100 40*100 40 100 40 2.0 44M 130-170 点击进入
SDR50100 50*100 50 100 50 2.0 32M 220-250 点击进入
SDR60100 60*100 60 100 60 2.0 32M 240-290 点击进入
SDR75100 75*100 75 100 75 2.0 24M 260-350 点击进入
SDR80100 80*100 80 100 80 2.0 24M 260-350 点击进入
SDR100100 100*100 100 100 100 2.2 16M 300-400 点击进入
SDR120100 120*100 120 100 120 2.4 16M 330-430 点击进入
SDR150100 150*100 150 100 150 2.4 12M 350-450 点击进入
SDR100130 100*130 100 130 100 2.2 16M 330-430 点击进入



日成SDR型密封环保阻燃线槽



日成SDR型密封环保阻燃线槽



日成SDR型密封环保阻燃线槽



日成SDR型密封环保阻燃线槽

 日成SDR型密封环保阻燃线槽



日成SDR型密封环保阻燃线槽

日成SDR型密封环保阻燃线槽

日成SDR型密封环保阻燃线槽

日成SDR型密封环保阻燃线槽  日成SDR型密封环保阻燃线槽
线槽包装效果图






日成优质导轨



日成SDR型密封环保阻燃线槽        日成SDR型密封环保阻燃线槽


日成SDR型密封环保阻燃线槽

日成SDR型密封环保阻燃线槽



日成SDR型密封环保阻燃线槽

日成SDR型密封环保阻燃线槽

日成SDR型密封环保阻燃线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M









 日成SDR型密封环保阻燃线槽

日成SDR型密封环保阻燃线槽



日成SDR型密封环保阻燃线槽



日成SDR型密封环保阻燃线槽



0
上一篇：线槽安装
下一篇：日成SDRW白色环保线槽
