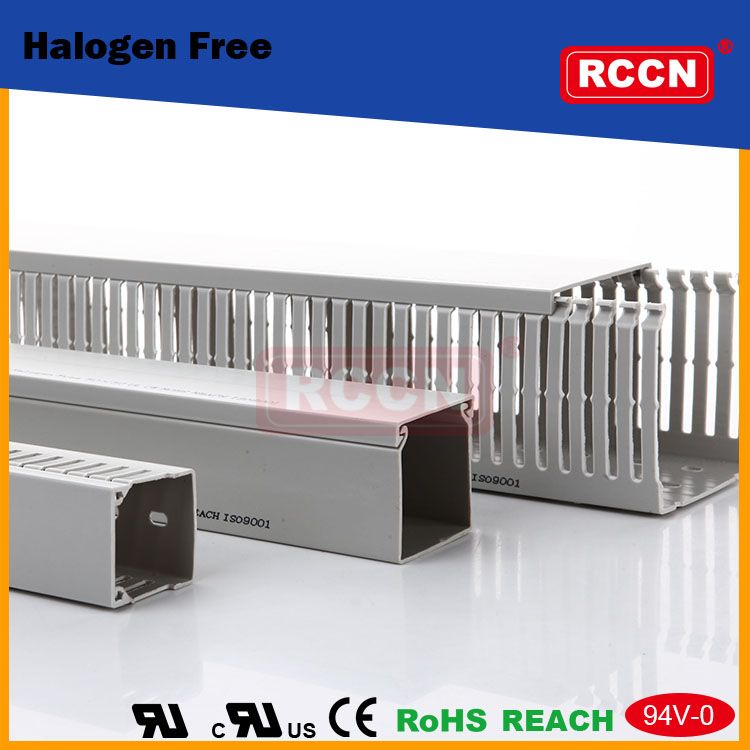

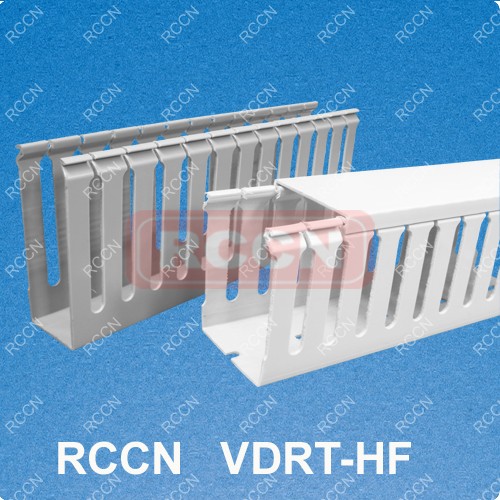

日成VDRT/HF型耐高温无卤线槽







日成VDRT/HF型耐高温无卤线槽



日成VDRT/HF型耐高温无卤线槽

日成VDRT/HF型耐高温无卤线槽



产品材质:采用无卤素硬质PCABS料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL 欧洲CE 欧洲环保RoHS,REACH,铁道阻燃低烟DIN5510。
防火等级:UL94V-0,遇火不燃烧,防火性及绝缘性特佳。

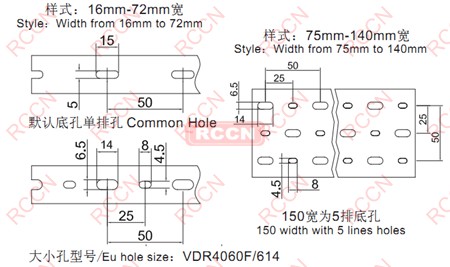

产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。

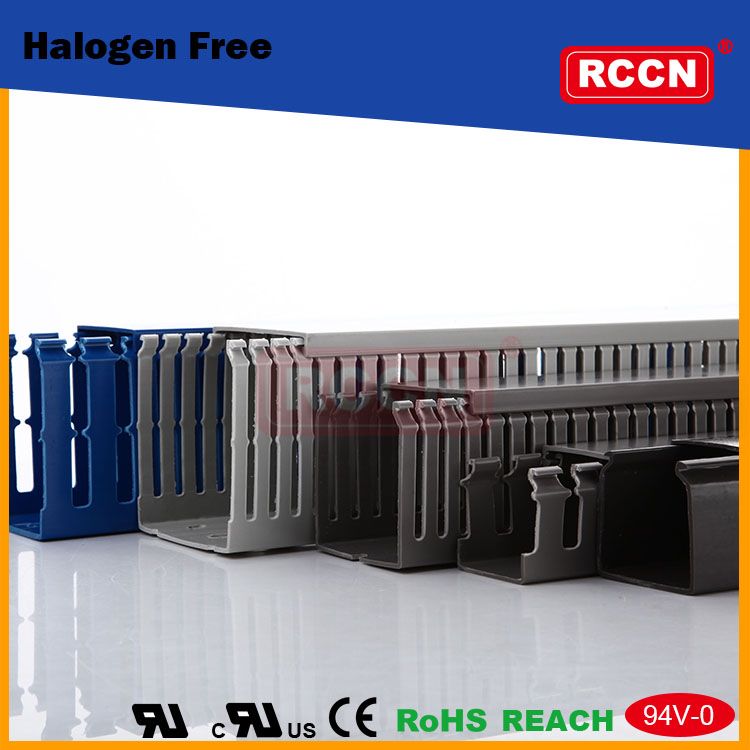

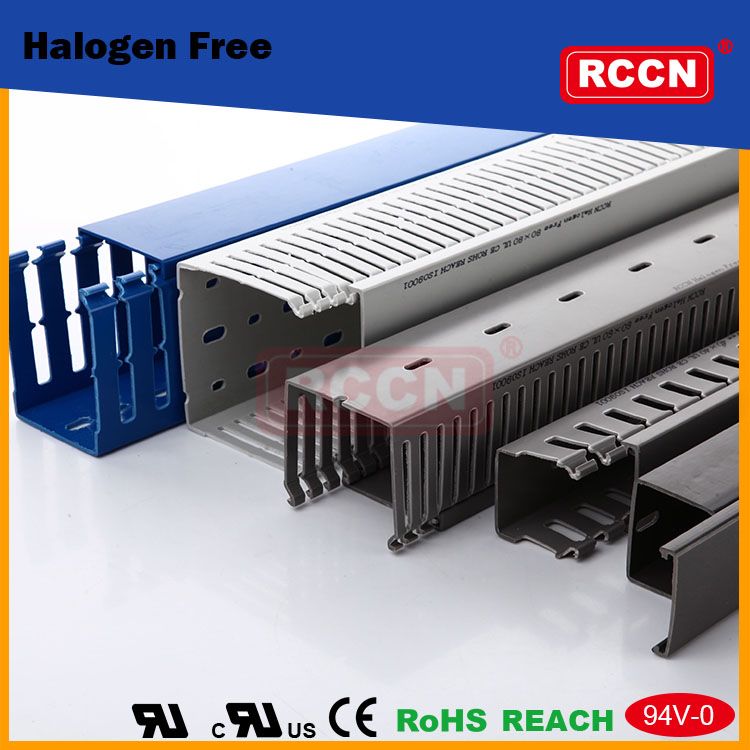

颜       色 :灰色.乳白色.蓝色.黑色（可定制其它颜色，有起订量要求）
工作温度 :静态-40°C持续高温至110°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手
                    及擦损附近配线。
                2.配线槽110°C内不易断裂,变形,变色,装配省时便利。
                3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格或定制长度.例:VDR8080T/HF(L=1.7M)

推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C39-C40
日成VDRT/HF型耐高温无卤线槽  DIN5510

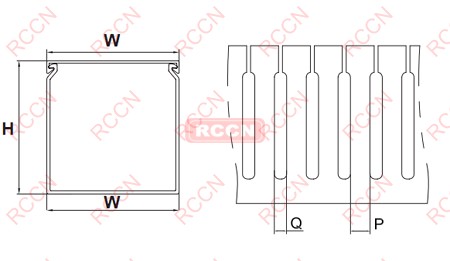

型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
VDR1616T/HF VDR1616TW/HF VDR1616TE/HF VDR1616TB/HF 16*16 8 10 300M
VDR2516T/HF VDR2516TW/HF VDR2516TE/HF VDR2516TB/HF 25*16 8 10 100M
VDR1520T/HF VDR1520TW/HF VDR1520TE/HF VDR1520TB/HF 15*20 8 10 260M
VDR2020T/HF VDR2020TW/HF VDR2020TE/HF VDR2020TB/HF 20*20 8 10 240M
VDR4020T/HF VDR4020TW/HF VDR4020TE/HF VDR4020TB/HF 40*20 8 10 140M
VDR1525T/HF VDR1525TW/HF VDR1525TE/HF VDR1525TB/HF 15*25 8 10 260M
*VDR2025T/HF VDR2025TW/HF VDR2025TE/HF VDR2025TB/HF 20*25 8 10 200M
*VDR2525T/HF VDR2525TW/HF VDR2525TE/HF VDR2525TB/HF 25*25 8 10 200M
*VDR3025T/HF VDR3025TW/HF VDR3025TE/HF VDR3025TB/HF 30*25 8 10 160M
VDR4025T/HF VDR4025TW/HF VDR4025TE/HF VDR4025TB/HF 40*25 8 10 100M
VDR5025T/HF VDR5025TW/HF VDR5025TE/HF VDR5025TB/HF 50*25 8 10 100M
VDR1530T/HF VDR1530TW/HF VDR1530TE/HF VDR1530TB/HF 15*30 8 10 180M
VDR2030T/HF VDR2030TW/HF VDR2030TE/HF VDR2030TB/HF 20*30 8 10 160M
VDR2530T/HF VDR2530TW/HF VDR2530TE/HF VDR2530TB/HF 25*30 8 10 160M
VDR3030T/HF VDR3030TW/HF VDR3030TE/HF VDR3030TB/HF 3030 8 10 140M
VDR4030T/HF VDR4030TW/HF VDR4030TE/HF VDR4030TB/HF 40*30 8 10 100M
VDR5030T/HF VDR5030TW/HF VDR5030TE/HF VDR5030TB/HF 50*30 8 10 80M
VDR6030T/HF VDR6030TW/HF VDR6030TE/HF VDR6030TB/HF 60*30 8 10 60M
VDR2233T/HF VDR2233TW/HF VDR2233TE/HF VDR2233TB/HF 22*33 8 10 160M
VDR3333T/HF VDR3333TW/HF VDR3333TE/HF VDR3333TB/HF 33*33 8 10 160M
VDR2035T/HF VDR2035TW/HF VDR2035TE/HF VDR2035TB/HF 20*35 8 10 100M
VDR3535T/HF VDR3535TW/HF VDR3535TE/HF VDR3535TB/HF 35*35 8 10 112M
VDR5035T/HF VDR5035TW/HF VDR5035TE/HF VDR5035TB/HF 50*35 8 10 88M
VDR2040T/HF VDR2040TW/HF VDR2040TE/HF VDR2040TB/HF 2040 8 10 110M
VDR2540T/HF VDR2540TW/HF VDR2540TE/HF VDR2540TB/HF 25*40 8 10 112M
VDR3540T/HF VDR3540TW/HF VDR3540TE/HF VDR3540TB/HF 35*40 8 10 100M
VDR4040T/HF VDR4040TW/HF VDR4040TE/HF VDR4040TB/HF 40*40 8 10 100M
VDR6040T/HF VDR6040TW/HF VDR6040TE/HF VDR6040TB/HF 60*40 8 10 68M
VDR8040T/HF VDR8040TW/HF VDR8040TE/HF VDR8040TB/HF 80*40 8 10 48M
VDR10040T/HF VDR10040TW/HF VDR10040TE/HF VDR10040TB/HF 100*40 8 10 32M
VDR12040T/HF VDR12040TW/HF VDR12040TE/HF VDR12040TB/HF 120*40 8 10
/
VDR2545T/HF VDR2545TW/HF VDR2545TE/HF VDR2545TB/HF 25*45 8 10 104M
VDR3345T/HF VDR3345TW/HF VDR3345TE/HF VDR3345TB/HF 33*45 8 10 108M
VDR4545T/HF VDR4545TW/HF VDR4545TE/HF VDR4545TB/HF 45*45 8 10 72M
VDR6545T/HF VDR6545TW/HF VDR6545TE/HF VDR6545TB/HF 65*45 8 10 56M
VDR2050T/HF VDR2050TW/HF VDR2050TE/HF VDR2050TB/HF 20*50 8 10 100M
VDR2550T/HF VDR2550TW/HF VDR2550TE/HF VDR2550TB/HF 25*50 8 10

100M
VDR3050T/HF VDR3050TW/HF VDR3050TE/HF VDR3050TB/HF 30*50 8 10 84M
VDR3550T/HF VDR3550TW/HF VDR3550TE/HF VDR3550TB/HF 35*50 8 10 80M
VDR4050T/HF VDR4050TW/HF VDR4050TE/HF VDR4050TB/HF 40*50 8 10 68M
VDR4550T/HF VDR4550TW/HF VDR4550TE/HF VDR4550TB/HF 45*50 8 10 60M
VDR5050T/HF VDR5050W/HF VDR5050TE/HF VDR5050TB/HF 50*50 8 10 60M
VDR5550T/HF VDR5550W/HF VDR5550TE/HF VDR5550TB/HF 50*50 8 10 48M
VDR6050T/HF VDR6050TW/HF VDR6050TE/HF VDR6050TB/HF 60*50 8 10 48M
VDR7550T/HF VDR7550TW/HF VDR7550TE/HF VDR7550TB/HF 75*50 8 10 40M
VDR8050T/HF VDR8050TW/HF VDR8050TE/HF VDR8050TB/HF 80*50 8 10 40M
VDR10050T/HF VDR10050TW/HF VDR10050TE/HF VDR10050TB/HF 100*50 8 10 26M
VDR12555T/HF VDR12555TW/HF VDR12555TE/HF VDR12555TB/HF 125*55 8 10 20M
*VDR2060T/HF VDR2060TW/HF VDR2060TE/HF VDR2060TB/HF 20*60 8 10 100M
VDR2560T/HF VDR2560TW/HF VDR2560TE/HF VDR2560TB/HF 25*60 8 10 100M
VDR3060T/HF VDR3060TW/HF VDR3060TE/HF VDR3060TB/HF 30*60 8 10 80M
VDR3560T/HF VDR3560TW/HF VDR3560TE/HF VDR3560TB/HF 35*60 8 10 78M
VDR4060T/HF VDR4060TW/HF VDR4060TE/HF VDR4060TB/HF 40*60 8 10 60M
VDR4560T/HF VDR4560TW/HF VDR4560TE/HF VDR4560TB/HF 45*60 8 10 30M
VDR5060T/HF VDR5060TW/HF VDR5060TE/HF VDR5060TB/HF 50*60 8 10 60M
VDR6060T/HF VDR6060TW/HF VDR6060TE/HF VDR6060TB/HF 60*60 8 10 48M
VDR8060T/HF VDR8060TW/HF VDR8060TE/HF VDR8060TB/HF 80*60 8 10 36M
VDR10060T/HF VDR10060TW/HF VDR10060TE/HF VDR10060TB/HF 100*60 8 10 28M
VDR11060T/HF VDR11060TW/HF VDR11060TE/HF VDR11060TB/HF 110*60 8 10 48M
*VDR12060T/HF VDR12060TW/HF VDR12060TE/HF VDR12060TB/HF 120*60 8 10 48M
VDR15060T/HF VDR15060TW/HF VDR15060TE/HF VDR15060TB/HF 150*60 8 10 /
VDR2565T/HF VDR2565TW/HF VDR2565TE/HF VDR2565TB/HF 25*65 8 10 96M
VDR3365T/HF VDR3365TW/HF VDR3365TE/HF VDR3365TB/HF 33*65 8 10 80M
VDR4565T/HF VDR4565TW/HF VDR4565TE/HF VDR4565TB/HF 45*65 8 10 52M
VDR6565T/HF VDR6565TW/HF VDR6565TE/HF VDR6565TB/HF 65*65 8 10 44M
VDR7265T/HF VDR7265TW/HF VDR7265TE/HF VDR7265TB/HF 72*65 8 10 42M
VDR5075T/HF VDR5075TW/HF VDR5075TE/HF VDR5075TB/HF 50*75 8 10 42M
VDR7575T/HF VDR7575TW/HF VDR7575TE/HF VDR7575TB/HF 75*75 8 10 40M
VDR10075T/HF VDR10075TW/HF VDR10075TE/HF VDR10075TB/HF 100*75 8 10 24M
VDR2580T/HF VDR2580TW/HF VDR2580TE/HF VDR2580TB/HF 25*80 8 10 72M
VDR3080T/HF VDR3080TW/HF VDR3080TE/HF VDR3080TB/HF 30*80 8 10 56M
VDR3580T/HF VDR3580TW/HF VDR3580TE/HF VDR3580TB/HF 35*80 8 10 56M
VDR4080T/HF VDR4080TW/HF VDR4080TE/HF VDR4080TB/HF 40*80 8 10 48M
VDR4580T/HF VDR4580TW/HF VDR4580TE/HF VDR4580TB/HF 45*80 8 10 40M
VDR5080T/HF VDR5080TW/HF VDR5080TE/HF VDR5080TB/HF 50*80 8 10 40M
VDR5580T/HF VDR5580TW/HF VDR5580TE/HF VDR5580TB/HF 55*80 8 10 32M
VDR6080T/HF VDR6080TW/HF VDR6080TE/HF VDR6080TB/HF 60*80 8 10 32M
VDR8080T/HF VDR8080TW/HF VDR8080TE/HF VDR8080TB/HF 80*80 8 10 24M
VDR10080T/HF VDR10080TW/HF VDR10080TE/HF VDR10080TB/HF 100*80 8 10 24M
VDR12080T/HF VDR12080TW/HF VDR12080TE/HF VDR12080TB/HF 120*80 8 10 16M
VDR14080T/HF VDR14080TW/HF VDR14080TE/HF VDR14080TB/HF 140*80 8 10 16M
*VDR25100T/HF VDR25100TW/HF VDR25100TE/HF VDR25100TB/HF 25*100 8 10 60M
VDR33100T/HF VDR33100TW/HF VDR33100TE/HF VDR33100TB/HF 33*100 8 10 44M
VDR40100T/HF VDR40100TW/HF VDR40100TE/HF VDR40100TB/HF 40*100 8 10 40M
VDR50100T/HF VDR50100TW/HF VDR50100TE/HF VDR50100TB/HF 50*100 8 10 40M
VDR60100T/HF VDR60100TW/HF VDR60100TE/HF VDR60100TB/HF 60*100 8 10 32M
VDR70100T/HF VDR70100TW/HF VDR70100TE/HF VDR70100TB/HF 70*100 8 10 24M
VDR75100T/HF VDR75100TW/HF VDR75100TE/HF VDR75100TB/HF 75*100 8 10 24M
VDR80100T/HF VDR80100TW/HF VDR80100TE/HF VDR80100TB/HF 80*100 8 10 24M
VDR100100T/HF VDR100100TW/HF VDR100100TE/HF VDR100100TB/HF 100*100 8 10 24M
VDR120100T/HF VDR120100TW/HF VDR120100TE/HF VDR120100TB/HF 120*100 8 10 16M
VDR150100T/HF VDR150100TW/HF VDR150100TE/HF VDR150100TB/HF 150*100 8 10
/
VDR100130T/HF VDR100130TW/HF VDR100130TE/HF VDR100130TB/HF 150*130 8 10
/
VDR200100T/HF VDR200100TW/HF VDR200100TE/HF VDR200100TB/HF 200*100 8 10 16M
VDR200150T/HF VDR200150TW/HF VDR200150TE/HF VDR200150TB/HF 200*150 8 10
/



日成VDRT/HF型耐高温无卤线槽

日成VDRT/HF型耐高温无卤线槽



日成VDRT/HF型耐高温无卤线槽



日成VDRT/HF型耐高温无卤线槽





日成VDRT/HF型耐高温无卤线槽







日成优质导轨



日成VDRT/HF型耐高温无卤线槽        日成VDRT/HF型耐高温无卤线槽


日成VDRT/HF型耐高温无卤线槽

日成VDRT/HF型耐高温无卤线槽



日成VDRT/HF型耐高温无卤线槽

日成VDRT/HF型耐高温无卤线槽

日成VDRT/HF型耐高温无卤线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
