日成GDRF型环保阻燃线槽

日成GDRF型环保阻燃线槽  日成GDRF型环保阻燃线槽

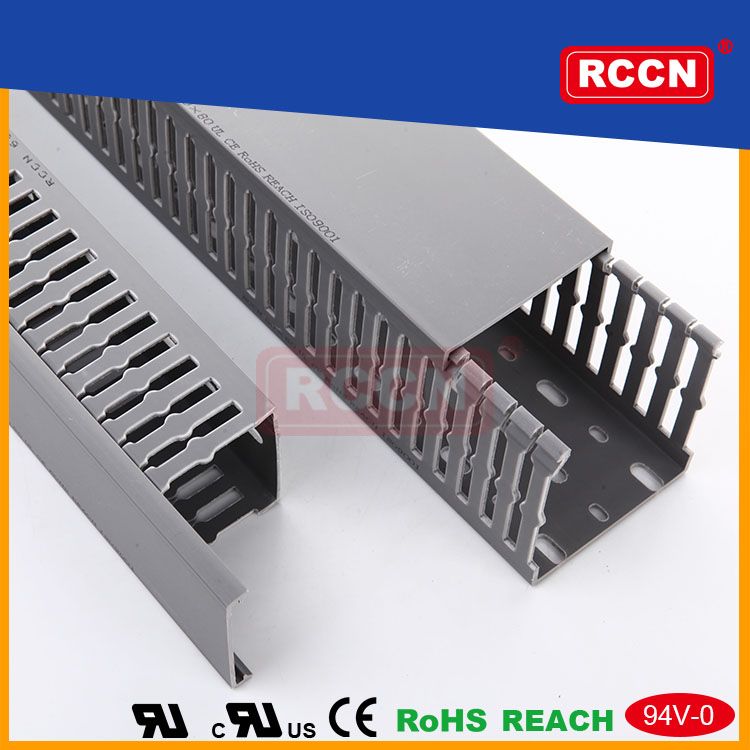

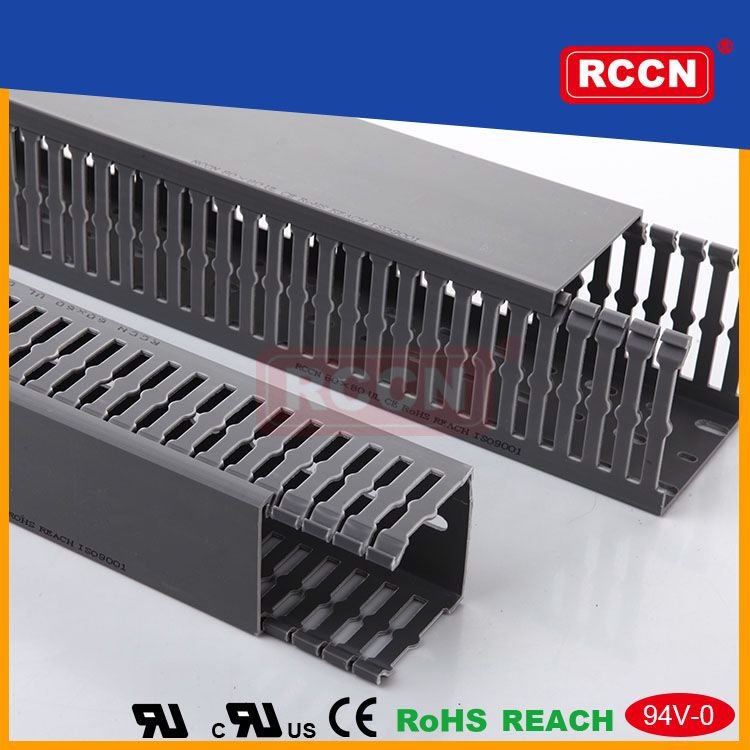

日成GDRF型环保阻燃线槽


产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE,欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜       色 :灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至65°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面平滑,不割伤手及擦损附近配线。

2.配线槽65°C内不易断裂,变形,变色,装配省时便利。

3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格或定制长度.例:GDR8080F(L=1.7M)
灰色线槽以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格，我司可以开发设计供应！
推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C25-C28
日成GDRF型环保阻燃线槽

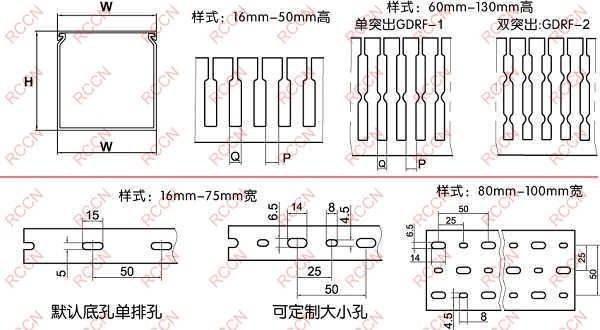

 GDRF系列出线孔：6MM





型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
*GDR2025F GDR2025FW GDR2025FE GDR2025FB 20*25 6 6.5 5~15pcs

200M
GDR2525F GDR2525FW GDR2525FE GDR2525FB 25*25 6 6.5 10~25pcs 200M
GDR3025F GDR3025FW GDR3025FE GDR3025FB 30*25 6 6.5 12~28pcs 160M
*GDR2530F GDR2530FW GDR2530FE GDR2530FB 25*30 6 6.5 25~35pcs 160M
*GDR3030F GDR3030FW GDR3030FE GDR3030FB 30*30 6 6.5 25~35pcs 140M
*GDR4030F GDR4030FW GDR4030FE GDR4030FB 40*30 6 6.5 30~40pcs 100M
GDR2540F GDR2540FW GDR2540FE GDR2540FB 25*40 6 6.5 20~25pcs 112M
GDR4040F GDR4040FW GDR4040FE GDR4040FB 40*40 6 6.5 60~70pcs 100M
GDR6040F GDR6040FW GDR6040FE GDR6040FB 60*40 6 6.5 100~115pcs 68M
GDR8040F GDR8040FW GDR8040FE GDR8040FB 80*40 6 6.5 120~135pcs 48M
GDR10040F GDR10040FW GDR10040FE GDR10040FB 100*40 6 6.5 120~135pcs 32M
*GDR2550F GDR2550FW GDR2550FE GDR2550FB 25*50 6 6.5 20~30pcs 100M
*GDR3050F GDR3050FW GDR3050FE GDR3050FB 30*50 6 6.5 25~40pcs 84M
*GDR3550F GDR3550FW GDR3550FE GDR3550FB 35*50 6 6.5 40~60pcs 80M
*GDR4050F GDR4050FW GDR4050FE GDR4050FB 40*50 6 6.5 60~70pcs 68M
*GDR4550F GDR4550FW GDR4550FE GDR4550FB 45*50 6 6.5 70~80pcs 60M
*GDR5050F GDR5050FW GDR5050FE GDR5050FB 50*50 6 6.5 80~90pcs 60M
*GDR6050F GDR6050FW GDR6050FE GDR6050FB 60*50 6 6.5 100~120pcs 48M
*GDR8050F GDR8050FW GDR8050FE GDR8050FB 80*50 6 6.5 160~180pcs 40M
*GDR10050F GDR10050FW GDR10050FE GDR10050FB 100*50 6 6.5 200~250pcs 26M



型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
GDR2560F1 GDR2560F1W GDR2560F1E GDR2560F1B 25*60 6 6.5 40~50pcs 100M
GDR3060F1 GDR3060F1W GDR3060F1E GDR3060F1B 30*60 6 6.5 60~80pcs 80M
GDR4060F1 GDR4060F1W GDR4060F1E GDR4060F1B 40*60 6 6.5 100~115pcs 60M
GDR4560F1 GDR4560F1W GDR4560F1E GDR4560F1B 45*60 6 6.5 110~120pcs 30M
GDR5060F1 GDR5060F1W GDR5060F1E GDR5060F1B 50*60 6 6.5 120~135pcs 60M
GDR6060F1 GDR6060F1W GDR6060F1E GDR6060F1B 60*60 6 6.5 120~135pcs 48M
GDR8060F1 GDR8060F1W GDR8060F1E GDR8060F1B 80*60 6 6.5 180~210pcs 36M
GDR10060F1 GDR10060F1W GDR10060F1E GDR10060F1B 100*60 6 6.5 240~290pcs 28M
GDR11060F1 GDR11060F1W GDR11060F1E GDR11060F1B 110*60 6 6.5 250~300pcs 48M
*GDR12060F1 GDR12060F1W GDR12060F1E GDR12060F1B 120*60 6 6.5 260~320pcs 50M
GDR2580F1 GDR2580F1W GDR2580F1E GDR2580F1B 25*80 6 6.5 100~115pcs 72M
GDR3080F1 GDR3080F1W GDR3080F1E GDR3080F1B 3080 6 6.5 110~125pcs 56M
GDR3580F1 GDR3580F1W GDR3580F1E GDR3580F1B 35*80 6 6.5 110~125pcs 56M
GDR4080F1 GDR4080F1W GDR4080F1E GDR4080F1B 40*80 6 6.5 140~160pcs 48M
GDR4580F1 GDR4580F1W GDR4580F1E GDR4580F1B 45*80 6 6.5 140~160pcs 40M
GDR5080F1 GDR5080F1W GDR5080F1E GDR5080F1B 50*80 6 6.5 160~180pcs 40M
GDR6080F1 GDR6080F1W GDR6080F1E GDR6080F1B 60*80 6 6.5 180~210pcs 32M
GDR8080F1 GDR8080F1W GDR8080F1E GDR8080F1B 80*80 6 6.5 240~290pcs 24M
GDR10080F1 GDR10080F1W GDR10080F1E GDR10080F1B 100*80 6 6.5 260~350pcs 24M
GDR12080F1 GDR12080F1W GDR12080F1E GDR12080F1B 120*80 6 6.5 280~380pcs 16M
GDR14080F1 GDR14080F1W GDR14080F1E GDR14080F1B 140*80 6 6.5 350~450pcs 16M
GDR2580F2 GDR2580F2W GDR2580F2E GDR2580F2B 25*80 6 6.5 100~115pcs 72M
GDR3080F2 GDR3080F2W GDR3080F2E GDR3080F2B 30*80 6 6.5 110~125pcs 56M
GDR3580F2 GDR3580F2W GDR3580F2E GDR3580F2B 35*80 6 6.5 110~130pcs 56M
GDR4080F2 GDR4080F2W GDR4080F2E GDR4080F2B 40*80 6 6.5 140~160pcs 48M
GDR4580F2 GDR4580F2W GDR4580F2E GDR4580F2B 45*80 6 6.5 140~160pcs 40M
GDR5080F2 GDR5080F2W GDR5080F2E GDR5080F2B 50*80 6 6.5 160~180pcs 40M
GDR5580F2 GDR5580F2W GDR5580F2E GDR5580F2B 55*80 6 6.5 160~180pcs 32M
GDR6080F2 GDR6080F2W GDR6080F2E GDR6080F2B 60*80   6.5 180~210pcs 32M
GDR8080F2 GDR8080F2W GDR8080F2E GDR8080F2B 80*80 6 6.5 240~290pcs 24M
GDR10080F2 GDR10080F2W GDR10080F2E GDR10080F2B 100*80 6 6.5 260~350pcs 24M
GDR12080F2 GDR12080F2W GDR12080F2E GDR12080F2B 120*80 6 6.5 280~380pcs 16M
GDR14080F2 GDR14080F2W GDR14080F2E GDR14080F2B 140*80 6 6.5 350~450pcs 16M
*GDR25100F2 GDR25100F2W GDR25100F2E GDR25100F2B 25*100 6 6.5 110~160pcs 60M
*GDR33100F2 GDR33100F2W GDR33100F2E GDR33100F2B 33*100 6 6.5 130~165pcs 44M
*GDR40100F2 GDR40100F2W GDR40100F2E GDR40100F2B 40*100 6 6.5 130~175pcs 40M
*GDR50100F2 GDR50100F2W GDR50100F2E GDR50100F2B 50*100 6 6.5 220~250pcs 40M
*GDR60100F2 GDR60100F2W GDR60100F2E GDR60100F2B 60*100 6 6.5 240~290pcs 32M
*GDR75100F2 GDR75100F2W GDR75100F2E GDR75100F2B 75*100 6 6.5 260~350pcs 24M
*GDR80100F2 GDR80100F2W GDR80100F2E GDR80100F2B 80*100 6 6.5 260~350pcs 24M
*GDR100100F2 GDR100100F2W GDR100100F2E GDR100100F2B 100*100 6 6.5 300~400pcs 24M
*GDR120100F2 GDR120100F2W GDR120100F2E GDR120100F2B 120*100 6 6.5 350~450pcs 16M
*GDR150100F2 GDR150100F2W GDR150100F2E GDR150100F2B 150*100 6 6.5 400~650pcs 16M


日成GDRF型环保阻燃线槽



日成GDRF型环保阻燃线槽



日成GDRF型环保阻燃线槽



日成GDRF型环保阻燃线槽

日成GDRF型环保阻燃线槽

日成GDRF型环保阻燃线槽

日成GDRF型环保阻燃线槽



 日成GDRF型环保阻燃线槽



日成GDRF型环保阻燃线槽


日成GDRF型环保阻燃线槽  日成GDRF型环保阻燃线槽


线槽及包装纸箱效果图




日成优质导轨



日成GDRF型环保阻燃线槽        日成GDRF型环保阻燃线槽


日成GDRF型环保阻燃线槽

日成GDRF型环保阻燃线槽



日成GDRF型环保阻燃线槽

日成GDRF型环保阻燃线槽

日成GDRF型环保阻燃线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
