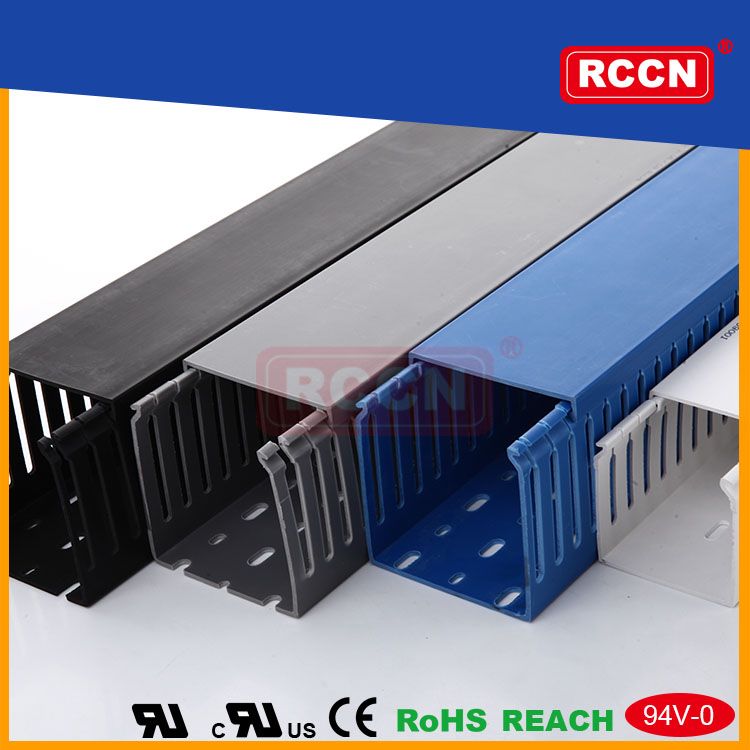

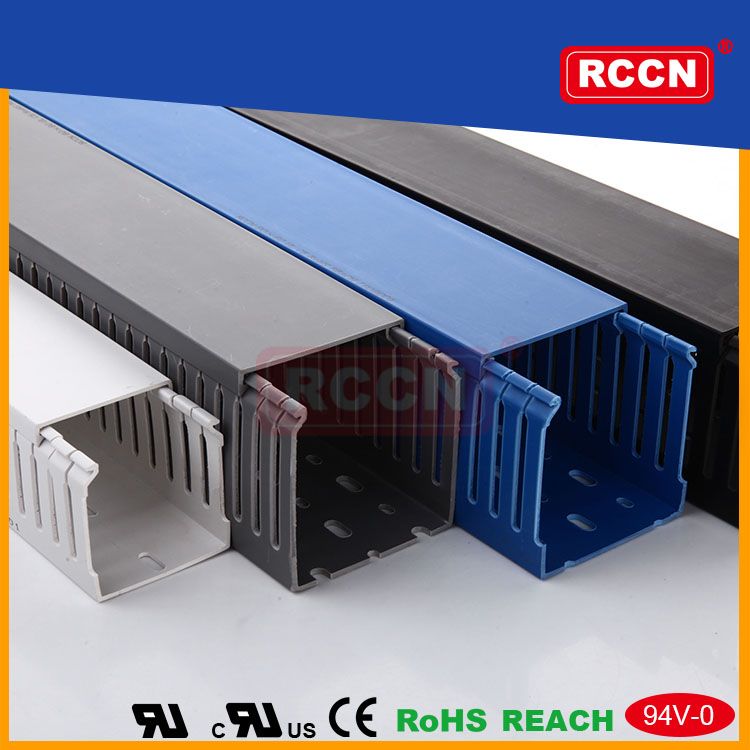

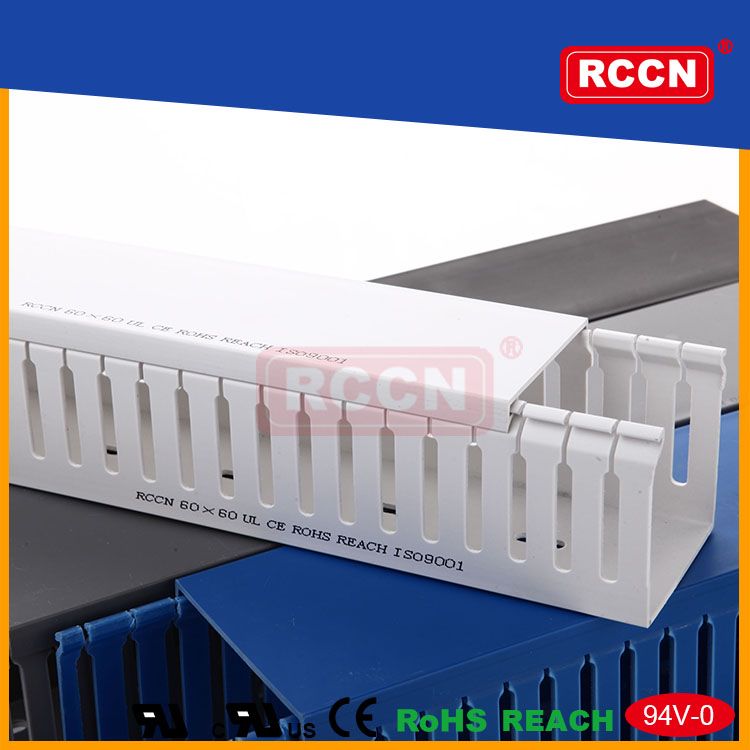

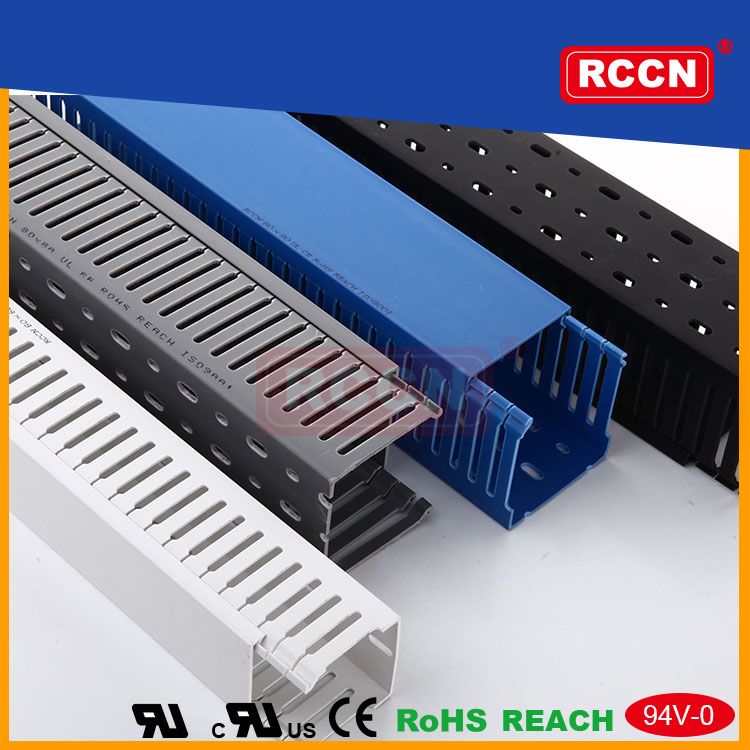

日成HVDRT4型环保阻燃线槽

日成HVDRT4型环保阻燃线槽



日成HVDRT4型环保阻燃线槽

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE,欧洲环保RoHS,REACH。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜       色 :灰色.白色.蓝色.黑色(另可做灰白色,浅灰色,桔红色,米黄色)
工作温度 :静态-40°C持续高温至65°C。(另备耐高温至110°C线槽)
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面 平滑,不割伤手及擦损附近配线。2.配线槽70°C内不易断裂,变形,变色,装配省时便利。 3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可生产所需规格或定制长度.例:HVDR8080T4(L=1.83M)

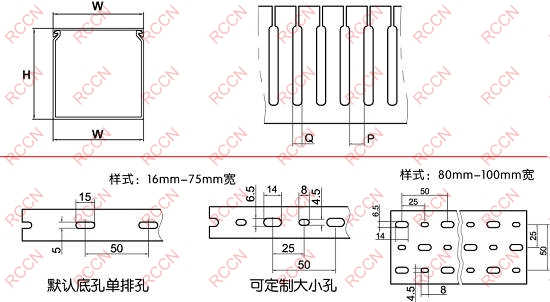

线槽规格以槽盖槽底组合后外部宽高为准
表格如没有您需要的规格，我司可开发设计！
推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C15-C18
日成HVDRT4型环保阻燃线槽 日成HVDRT4型环保阻燃线槽


本系列交期需确认

型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱/M
灰色Gray 白色White 蓝色Blue 黑色Black
HVDR2020T4 HVDR2020T4W HVDR2020T4E HVDR2020T4B 20*20 4 6 10~20pcs 240M
HVDR4020T4 HVDR4020T4W HVDR4020T4E HVDR4020T4B 40*20 4 6 12~28pcs 140M
HVDR2025T4 HVDR2025T4W HVDR2025T4E HVDR2025T4B 20*20 4 6 5~15pcs 200M
HVDR2525T4 HVDR2525T4W HVDR2525T4E HVDR2525T4B 25*25 4 6 10~25pcs 200M
HVDR3025T4 HVDR3025T4W HVDR3025T4E HVDR3025T4B 30*25 4 6 12~28pcs 160M
HVDR5025T4 HVDR5025T4W HVDR5025T4E HVDR5025T4B 50*25 4 6 20~30pcs 100M
HVDR2530T4 HVDR2530T4W HVDR2530T4E HVDR2530T4B 25*30 4 6 25~35pcs 160M
HVDR3030T4 HVDR3030T4W HVDR3030T4E HVDR3030T4B 30*30 4 6 25~35pcs 140M
HVDR4030T4 HVDR4030T4W HVDR4030T4E HVDR4030T4B 40*30 4 6 30~40pcs 100M
*HVDR3333T4 HVDR3333T4W HVDR3333T4E HVDR3333T4B 33*33 4 6 35~45pcs 160M
HVDR2035T4 HVDR2035T4W HVDR2035T4E HVDR2035T4B 20*35 4 6 30~40pcs 100M
HVDR3535T4 HVDR3535T4W HVDR3535T4E HVDR3535T4B 35*35 4 6 35~45pcs 112M
HVDR5035T4 HVDR5035T4W HVDR5035T4E HVDR5035T4B 50*35 4 6 40~60pcs 88M
*HVDR2040T4 HVDR2040T4W HVDR2040T4E HVDR2040T4B 20*40 4 6 16~22pcs 110M
HVDR2540T4 HVDR2540T4W HVDR2540T4E HVDR2540T4B 25*40 4 6 20~25pcs 112M
HVDR4040T4 HVDR404T4W HVDR4040T4E HVDR4040T4B 40*40 4 6 60~70pcs 100M
HVDR6040T4 HVDR6040T4W HVDR6040T4E HVDR6040T4B 60*40 4 6 100~115pcs 68M
HVDR8040T4 HVDR8040T4W HVDR8040T4E HVDR8040T4B 80*40 4 6 120~135pcs 48M
HVDR10040T4 HVDR10040T4W HVDR10040T4E HVDR10040T4B 100*40 4 6 120~135pcs 32M
HVDR2545T4 HVDR2545T4W HVDR2545T4E HVDR2545T4B 25*45 4 6 20~25pcs 104M
HVDR3345T4 HVDR3345T4W HVDR3345T4E HVDR3345T4B 33*45 4 6 40~55pcs 108M
HVDR4545T4 HVDR4545T4W HVDR4545T4E HVDR4545T4B 45*45 4 6 60~70pcs 72M
HVDR6545T4 HVDR6545T4W HVDR6545T4E HVDR6545T4B 65*45 4 6 110~120pcs 56M
*HVDR2050T4 HVDR2050T4W HVDR2050T4E HVDR2050T4B 20*50 4 6 18~28pcs 100M
HVDR2550T4 HVDR2550T4W HVDR2550T4E HVDR2550T4B 25*50 4 6 20~30pcs 100M
HVDR3050T4 HVDR3050T4W HVDR3050T4E HVDR3050T4B 30*50 4 6 25~40pcs 84M
HVDR3550T4 HVDR3550T4W HVDR3550T4E HVDR3550T4B 35*50 4 6 40~60pcs 80M
HVDR4050T4 HVDR4050T4W HVDR4050T4E HVDR4050T4B 40*50 4 6 60~70pcs 68M
HVDR4550T4 HVDR4550T4W HVDR4550T4E HVDR4550T4B 45*50 4 6 70~80pcs 60M
HVDR5050T4 HVDR5050T4W HVDR5050T4E HVDR5050T4B 50*50 4 6 80~90pcs 50M
HVDR5550T4 HVDR5550T4W HVDR5550T4E HVDR5550T4B 55*50 4 6 80~90pcs 48M
HVDR6050T4 HVDR6050T4W HVDR6050T4E HVDR6050T4B 60*50 4 6 100~120pcs 48M
HVDR7550T4 HVDR7550T4W HVDR7550T4E HVDR7550T4B 75*50 4 6 120~140pcs ?
HVDR8050T4 HVDR8050T4W HVDR8050T4E HVDR8050T4B 80*50 4 6 160~180pcs 40M
HVDR10050T4 HVDR10050T4W HVDR1005T4E HVDR10050T4B 100*50 4 6 200~250pcs 26M
HVDR12555T4 HVDR12555T4W HVDR12555T4E HVDR12555T4B 125*55 4 6 220~270pcs 20M
HVDR2060T4 HVDR2060T4W HVDR2060T4E HVDR2060T4B 20*60 4 6 35~45pcs 100M
HVDR2560T4 HVDR2560T4W HVDR2560T4E HVDR2560T4B 25*60 4 6 40~50pcs 100M
HVDR3060T4 HVDR3060T4W HVDR3060T4E HVDR3060T4B 30*60 4 6 60~80pcs 80M
HVDR3560T4 HVDR3560T4W HVDR3560T4E HVDR3560T4B 35*60 4 6 90~105pcs 78M
HVDR4060T4 HVDR4060T4W HVDR4060T4E HVDR4060T4B 40*60 4 6 100~115pcs 60M
HVDR4560T4 HVDR4560T4W HVDR4560T4E HVDR4560T4B 45*60 4 6 110~125pcs 30M
HVDR5060T4 HVDR5060T4W HVDR5060T4E HVDR5060T4B 50*60 4 6 120~135pcs 60M
HVDR6060T4 HVDR6060T4W HVDR6060T4E HVDR6060T4B 60*60 4 6 120~135pcs 48M
HVDR8060T4 HVDR8060T4W HVDR8060T4E HVDR8060T4B 80*60 4 6 180~210pcs 36M
HVDR10060T4 HVDR10060T4W HVDR10060T4E HVDR10060T4B 100*60 4 6 240~290pcs 28M
HVDR11060T4 HVDR11060T4W HVDR11060T4E HVDR11060T4B 110*60 4 6 250~300pcs 48M
*HVDR12060T4 HVDR12060T4W HVDR12060T4E HVDR12060T4B 120*60 4 6 260~320pcs 48M
HVDR15060T4 HVDR15060T4W HVDR15060T4E HVDR15060T4B 150*60 4 6 300~360pcs 16M
HVDR2565T4 HVDR2565T4W HVDR2565T4E HVDR2565T4B 25*65 4 6 40~50pcs 88M
HVDR3365T4 HVDR3365T4W HVDR3365T4E HVDR3365T4B 33*65 4 6 40~70pcs 80M
HVDR4565T4 HVDR4565T4W HVDR4565T4E HVDR4565T4B 45*65 4 6 110~120pcs 52M
HVDR6565T4 HVDR6565T4W HVDR6565T4E HVDR6565T4B 65*65 4 6 180~200pcs 44M
HVDR7265T4 HVDR7265T4W HVDR7265T4E HVDR7265T4B 72*65 4 6 180~230pcs 42M
HVDR5075T4 HVDR5075T4W HVDR5075T4E HVDR5075T4B 50*75 4 6 180~210pcs 42M
HVDR7575T4 HVDR7575T4W HVDR7575T4E HVDR7575T4B 75*75 4 6 200~240pcs 40M
HVDR10075T4 HVDR10075T4W HVDR10075T4E HVDR10075T4B 100*75 4 6 240~280pcs ?
HVDR2580T4 HVDR2580T4W HVDR2580T4E HVDR2580T4B 25*80 4 6 100~120pcs 72M
HVDR3080T4 HVDR3080T4W HVDR3080T4E HVDR3080T4B 30*80 4 6 110~125pcs 56M
HVDR3580T4 HVDR3580T4W HVDR3580T4E HVDR3580T4B 35*80 4 6 110~130pcs 56M
HVDR4080T4 HVDR4080T4W HVDR4080T4E HVDR4080T4B 40*80 4 6 140~160pcs 48M
HVDR4580T4 HVDR4580T4W HVDR4580T4E HVDR4580T4B 45*80 4 6 140~160pcs 40M
HVDR5080T4 HVDR5080T4W HVDR5080T4E HVDR5080T4B 50*80 4 6 160~180pcs 40M
HVDR5580T4 HVDR5580T4W HVDR5580T4E HVDR5580T4B 55*80 4 6 160~180pcs 32M
HVDR6080T4 HVDR6080T4W HVDR6080T4E HVDR6080T4B 60*80 4 6 180~210pcs 32M
HVDR8080T4 HVDR8080T4W HVDR8080T4E HVDR8080T4B 80*80 4 6 240~290pcs 24M
HVDR10080T4 HVDR10080T4W HVDR10080T4E HVDR10080T4B 100*80 4 6 260~350pcs 24M
HVDR12080T4 HVDR12080T4W HVDR12080T4E HVDR12080T4B 120*80 4 6 280~380pcs 16M
HVDR14080T4 HVDR14080T4W HVDR14080T4E HVDR14080T4B 140*80 4 6 350~450pcs 16M
HVDR25100T4 HVDR25100T4W HVDR25100T4E HVDR25100T4B 25*100 4 6 110~160pcs 60M
HVDR33100T4 HVDR33100T4W HVDR33100T4E HVDR33100T4B 33*100 4 6 130~175pcs 44M
HVDR40100T4 HVDR40100T4W HVDR40100T4E HVDR40100T4B 40*100 4 6 130~175pcs 40M
HVDR50100T4 HVDR50100T4W HVDR50100T4E HVDR50100T4B 50*100 4 6 220~250pcs 40M
HVDR60100T4 HVDR60100T4W HVDR60100T4E HVDR60100T4B 60*100 4 6 240~290pcs 32M
HVDR70100T4 HVDR70100T4W HVDR70100T4E HVDR70100T4B 70*100 4 6 250~310pcs 24M
HVDR75100T4 HVDR75100T4W HVDR75100T4E HVDR75100T4B 75*100 4 6 260~350pcs 24M
HVDR80100T4 HVDR80100T4W HVDR80100T4E HVDR80100T4B 80*100 4 6 260~350pcs 24M
HVDR100100T4 HVDR100100T4W HVDR100100T4E HVDR100100T4B 100*100 4 6 300~400pcs 24M
HVDR120100T4 HVDR120100T4W HVDR120100T4E HVDR120100T4B 120*100 4 6 350~450pcs 16M
HVDR150100T4 HVDR150100T4W HVDR150100T4E HVDR150100T4B 150*100 4 6 400~650pcs 16M
*HVDR200100T4 HVDR200100T4W HVDR200100T4E HVDR200100T4B 200*100 4 6 600~800pcs 16M
HVDR100130T4 HVDR100130T4W HVDR100130T4E HVDR100130T4B 100*130 4 6 350~450pcs 16M
*HVDR200150T4 HVDR200150T4W HVDR200150T4E HVDR200150T4B 200*150 4 6 900~1200pcs 16M





日成HVDRT4型环保阻燃线槽



日成HVDRT4型环保阻燃线槽



日成HVDRT4型环保阻燃线槽



日成HVDRT4型环保阻燃线槽



日成HVDRT4型环保阻燃线槽



日成HVDRT4型环保阻燃线槽

日成HVDRT4型环保阻燃线槽



日成HVDRT4型环保阻燃线槽



日成HVDRT4型环保阻燃线槽  日成HVDRT4型环保阻燃线槽
线槽包装纸箱效果图




日成优质导轨



日成HVDRT4型环保阻燃线槽        日成HVDRT4型环保阻燃线槽


日成HVDRT4型环保阻燃线槽

日成HVDRT4型环保阻燃线槽



日成HVDRT4型环保阻燃线槽

日成HVDRT4型环保阻燃线槽

日成HVDRT4型环保阻燃线槽



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M
