日成牌线槽规格

日成牌线槽规格    日成牌线槽规格

日成牌线槽规格

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。

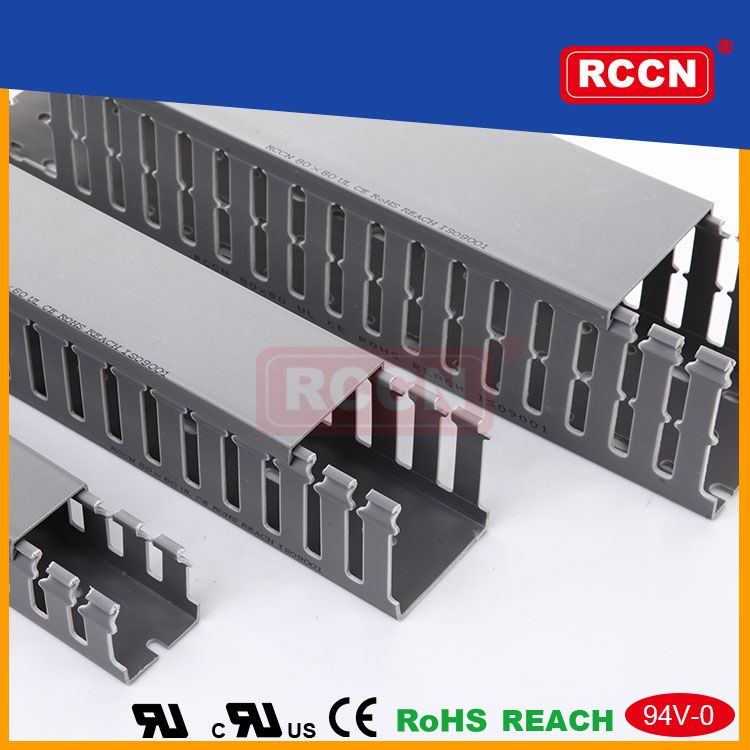

产品认证:美国UL:E306674 欧洲CE 欧洲环保RoHS,REACH,铁道阻燃低烟。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。

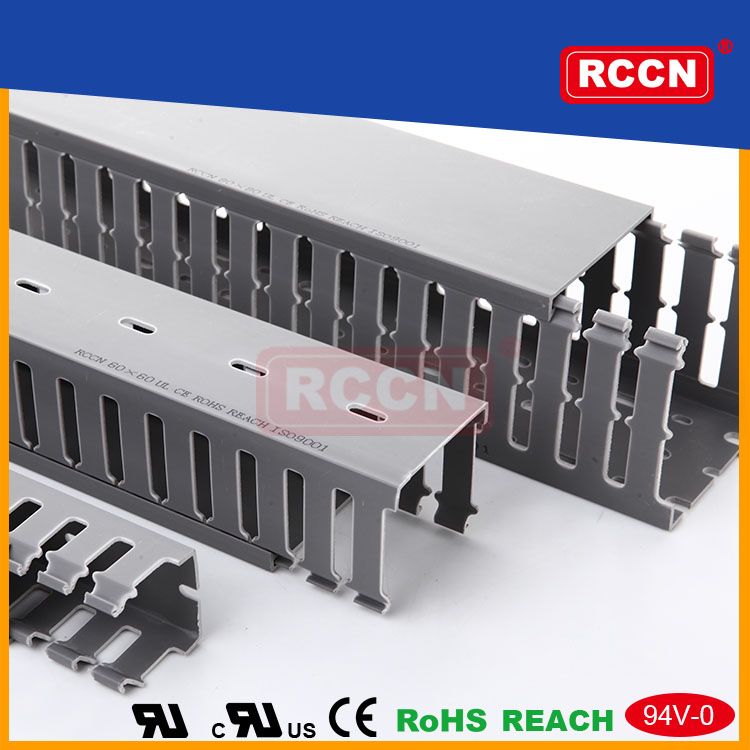

产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。

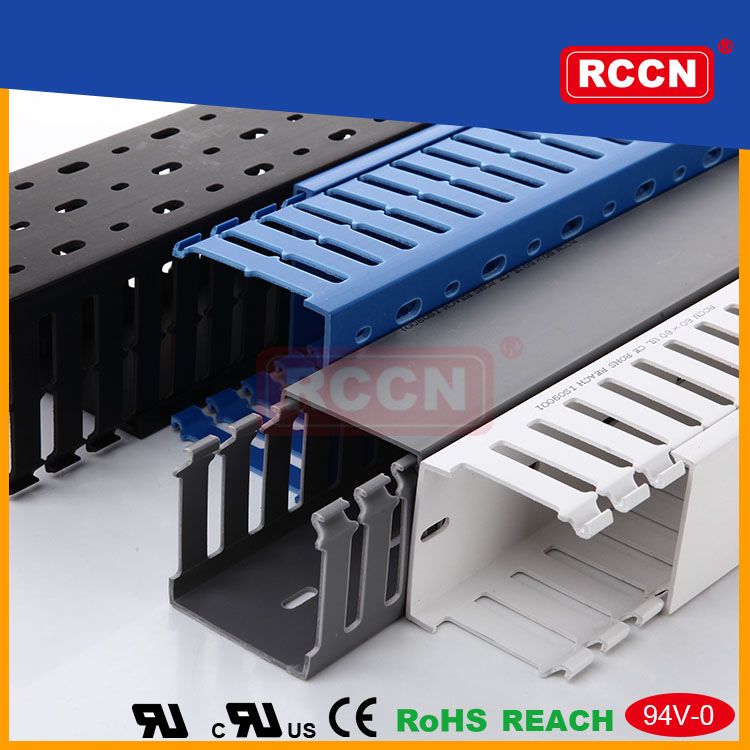

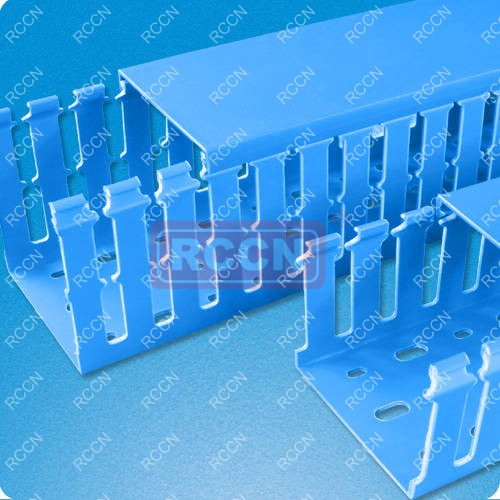

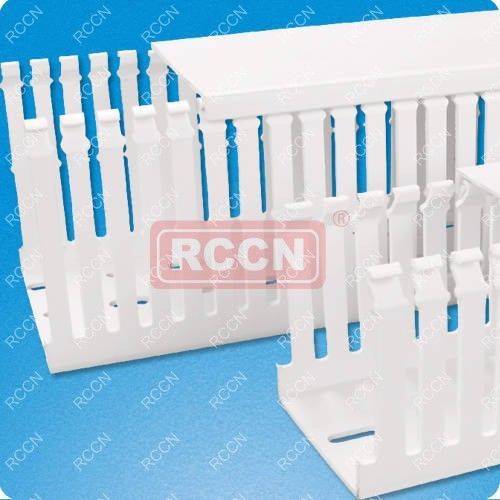

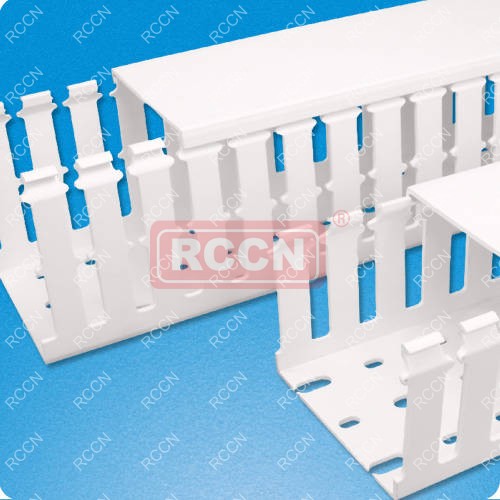

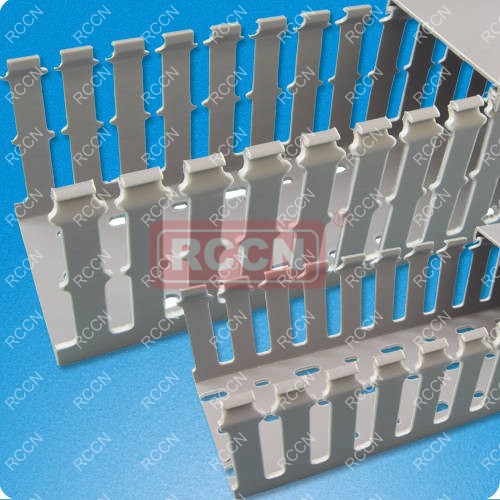

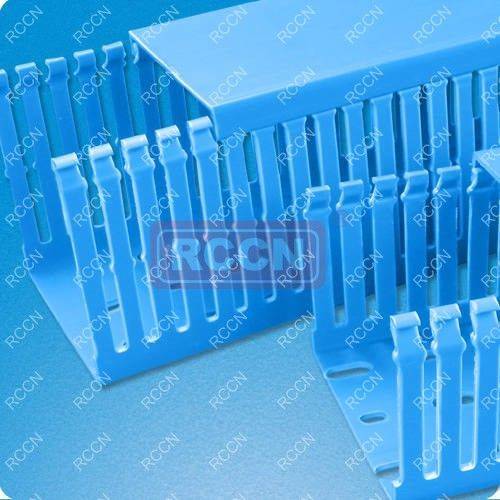

颜       色 :灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至70°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面 平滑,不割伤手及擦损附近配线。2.配线槽70°C内不易断裂,变形,变色,装配省时便利。3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格或定制长度.例:VDR8080F(L=1.7M)
灰色线槽以槽盖槽底组合后外部宽高为准
表格如没有你所需要的规格，我司可以开发设计供应！
推荐：灰色为常规库存产品,其它颜色有起订量要求。*交期待确认。
标准长度：2米/支
目录页码:C1-C4
日成牌线槽规格


型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱

/M
灰色Gray 白色White 蓝色Blue 黑色Black
VDR1616F VDR1616W VDR1616E VDR1616B 16*16 8 10 3~10pcs

300M
*VDR1520F VDR1520W VDR1520E VDR1520B 15*20 8.5 12 8~12pcs 260M
VDR2020F VDR2020W VDR2020E VDR2020B 20*20 8.5 12 10~20pcs 240M
VDR1525F VDR1525W VDR1525E VDR1525B 15*25 8 10 5~15pcs 260M
VDR2025F VDR2025W VDR2025E VDR2025B 20*25 8 10 5~15pcs 200M
VDR2525F VDR2525W VDR2525E VDR2525B 25*25 8 10 10~25pcs 200M
VDR3025F VDR3025W VDR3025E VDR3025B 30*25 8 10 12~28pcs 160M
VDR1530F VDR1530W VDR1530E VDR1530B 15*30 8 10 8~15pcs 180M
VDR2030F VDR2030W VDR2030E VDR2030B 20*30 8 12 25~35pcs 160M
VDR2530F VDR2530W VDR2530E VDR2530B 25*30 8 12 25~35pcs 160M
VDR3030F VDR3030W VDR3030E VDR3030B 30*30 8 12 25~35pcs 140M
VDR4030F VDR4030W VDR4030E VDR4030B 40*30 8 12 30~40pcs 100M
*VDR3333F VDR3333W VDR3333E VDR3333B 33*33 8 12 35~45pcs 160M
VDR2035F VDR2035W VDR2035E VDR2035B 20*35 8 12 30~40pcs 100M
VDR3535F VDR3535W VDR3535E VDR3535B 35*35 8 12 35~45pcs 112M
VDR5035F VDR5035W VDR5035E VDR5035B 50*35 8 12 40~60pcs 88M
*VDR2040F VDR2040W VDR2040E VDR2040B 20*40 8 12 16~22pcs 110M
VDR2540F VDR2540W VDR2540E VDR2540B 25*40 8 12 20~25pcs 112M
VDR4040F VDR4040W VDR4040E VDR4040B 40*40 8 12 60~70pcs 100M
VDR6040F VDR6040W VDR6040E VDR6040B 60*40 8 12 100~115pcs 68M
VDR8040F VDR8040W VDR8040E VDR8040B 80*40 8 12 120~135pcs 48M
VDR10040F VDR10040W VDR10040E VDR10040B 100*40 8 12 120~135pcs 32M
VDR2545F VDR2545W VDR2545E VDR2545B 25*45 8 12 20~25pcs 104M
VDR3345F VDR3345W VDR3345E VDR3345B 33*45 8 12 40~55pcs 108M
VDR4545F VDR4545W VDR4545E VDR4545B 45*45 8 12 60~70pcs 72M
VDR6545F VDR6545W VDR6545E VDR6545B 65*45 8 12 110~120pcs 56M
*VDR2050F VDR2050W VDR2050E VDR2050B 20*50 8 12 18~28pcs 120M
VDR2550F VDR2550W VDR2550E VDR2550B 25*50 8 12 20~30pcs 100M
VDR3050F VDR3050W VDR3050E VDR3050B 30*50 8 12 25~40pcs 84M
VDR3550F VDR3550W VDR3550E VDR3550B 35*50 8 12 40~60pcs 80M
VDR4050F VDR4050W VDR4050E VDR4050B 40*50 8 12 60~70pcs 68M
VDR4550F VDR4550W VDR4550E VDR4550B 45*50 8 12 70~80pcs 60M
VDR5050F VDR5050W VDR5050E VDR5050B 50*50 8 12 80~90pcs 60M
VDR6050F VDR6050W VDR6050E VDR6050B 60*50 8 12 100~120pcs 48M
VDR8050F VDR8050W VDR8050E VDR8050B 80*50 8 12 160~180pcs 40M
VDR10050F VDR10050W VDR10050E VDR10050B 100*50 8 12 200~250pcs 26M
VDR12555F VDR12555W VDR12555E VDR12555B 125*55 8 12 220~270pcs 20M
*VDR2060F VDR2060W VDR2060E VDR2060B 20*60 8 12 35~45pcs 100M
VDR2560F VDR2560W VDR2560E VDR2560B 25*60 8 12 40~50pcs 100M
VDR3060F VDR3060W VDR3060E VDR3060B 30*60 8 12 60~80pcs 80M
*VDR3560F VDR3560W VDR3560E VDR3560B 35*60 8 12 90~105pcs 78M
VDR4060F VDR4060W VDR4060E VDR4060B 40*60 8 12 100~115pcs 60M
VDR4560F VDR4560W VDR4560E VDR4560B 45*60 8 12 110~125pcs 30M
VDR5060F VDR5060W VDR5060E VDR5060B 50*60 8 12 120~135pcs 60M
VDR6060F VDR6060W VDR6060E VDR6060B 60*60 8 12 120~135pcs 48M
VDR8060F VDR8060W VDR8060E VDR8060B 80*60 8 12 180~210pcs 36M
VDR10060F VDR10060W VDR10060E VDR10060B 100*60 8 12 240~290pcs 28M
VDR11060F VDR11060W VDR11060E VDR11060B 110*60 8 12 250~300pcs 48M
*VDR12060F VDR12060W VDR12060E VDR12060B 120*60 8 12 260~320pcs 48M
VDR2565F VDR2565W VDR2565E VDR2565B 25*65 8 12 40~50pcs 88M
VDR3365F VDR3365W VDR3365E VDR3365B 33*65 8 12 40~70pcs 80M
VDR4565F VDR4565W VDR4565E VDR4565B 45*65 8 12 110~120pcs 52M
VDR6565F VDR6565W VDR6565E VDR6565B 65*65 8 12 180~200pcs 44M
VDR7265F VDR7265W VDR7265E VDR7265B 72*65 8 12 180~230pcs 42M
VDR5075F VDR5075W VDR5075E VDR5075B 50*75 8 12 180~210pcs 32M
VDR7575F VDR7575W VDR7575E VDR7575B 75*75 8 12 200~240pcs 24M
VDR2580F VDR2580W VDR2580E VDR2580B 25*80 8 12 100~120pcs 72M
VDR3080F VDR3080W VDR3080E VDR3080B 30*80 8 12 110~125pcs 56M
VDR3580F VDR3580W VDR3580E VDR3580B 35*80 8 12 110~130pcs 56M
VDR4080F VDR4080W VDR4080E VDR4080B 40*80 8 12 140~160pcs 48M
VDR4580F VDR4580W VDR4580E VDR4580B 45*80 8 12 140~160pcs 40M
VDR5080F VDR5080W VDR5080E VDR5080B 5080 8 12 160~180pcs 40M
VDR5580F VDR5580W VDR5580E VDR5580B 55*80 8 12 160~180pcs 32M
VDR6080F VDR6080W VDR6080E VDR6080B 60*80 8 12 180~210pcs 32M
VDR8080F VDR8080W VDR8080E VDR8080B 80*80 8 12 240~290pcs 24M
VDR10080F VDR10080W VDR10080E VDR10080B 100*80 8 12 260~350pcs 24M
VDR12080F VDR12080W VDR12080E VDR12080B 120*80 8 12 280~380pcs 16M
VDR14080F VDR14080W VDR14080E VDR14080B 140*80 8 12 350~450pcs 16M
VDR25100F VDR25100W VDR25100E VDR25100B 25*100 8 12 110~160pcs 60M
VDR33100F VDR33100W VDR33100E VDR33100B 33*100 8 12 130~165pcs 44M
VDR40100F VDR40100W VDR40100E VDR40100B 40*100 8 12 130~175pcs 40M
VDR50100F VDR50100W VDR50100E VDR50100B 50*100 8 12 220~250pcs 40M
VDR60100F VDR60100W VDR60100E VDR60100B 60*100 8 12 240~290pcs 32M
VDR75100F VDR75100W VDR75100E VDR75100B 75*100 8 12 260~350pcs 24M
VDR80100F VDR80100W VDR80100E VDR80100B 80*100 8 12 260~350pcs 24M
VDR100100F VDR100100W VDR100100E VDR100100B 100*100 8 12 300~400pcs 24M
VDR120100F VDR120100W VDR120100E VDR120100B 120*100 8 12 350~450pcs 16M
VDR150100F VDR150100W VDR150100E VDR150100B 150*100 8 12 400~650pcs 16M
*VDR200100F VDR200100W VDR200100E VDR200100B 200*100 8 12 600~800pcs 16M
VDR100130F VDR100130W VDR100130E VDR100130B 100*130 8 12 350~450pcs 24M
*VDR200150F VDR200150W VDR200150E VDR200150B 200*150 8 12 900~1200pcs 10M


下表为原目录老型号:新型号参考上表。


日成牌线槽规格 日成牌线槽规格 日成牌线槽规格

Part No.. 宽*高 A B C D E F H T 米/箱 14AWG/PCS 图片/PIC
VDR1616F 16*16 16 16 16 8.5 8.0 20 14.5 1.3 300M 4-8 点击进入
VDR2020F 20*20 20 20 20 12.5 8.0 20 18.5 1.4 240M 5-12 点击进入
VDR1525F 15*25 15 25 15 15.5 8.0 20 23.5 1.4 260M 5-12 点击进入
VDR2025F 20*25 20 25 20 15.5 8.0 20 23.5 1.4 200M 5-12 点击进入
VDR2525F 25*25 25 25 25 15.5 8.0 20 23.5 1.4 200M 10-25 点击进入
VDR3025F 30*25 30 25 30 15.5 8.0 20 23.5 1.4 160M 15-30 点击进入
VDR1530F 15*30 15 30 15 21.5 8.0 20 31.5 1.3 180M 15-25 点击进入
VDR2030F 20*30 20 30 20 21.5 8.0 20 31.5 1.3 160M 15-25 点击进入
VDR2530F 25*30 25 30 25 20.0 8.0 20 28.5 1.5 160M 15-25 点击进入
VDR3030F 30*30 30 30 30 20.0 8.0 20 28.5 1.5 140M 15-25 点击进入
VDR4030F 40*30 40 30 40 20.0 8.0 20 28.5 1.4 120M 25-35 点击进入
VDR2233F 22*33 22 33 22 21.5 8.0 20 31.5 1.4 160M 15-25 点击进入
VDR3535F 35*35 35 35 35 22.5 8.0 20 32.5 1.4 100M 40-45 点击进入
VDR5035F 50*35 50 35 50 22.5 8.0 20 32.5 1.5 80M 55-65 点击进入
VDR2540F 25*40 25 40 25 28.5 8.0 20 38.5 1.4 112M 20-25 点击进入
VDR4040F 40*40 40 40 40 28.5 8.0 20 38.5 1.4 100M 60-70 点击进入
VDR6040F 60*40 60 40 60 27.5 8.0 20 37.8 1.6 68M 100-115 点击进入
VDR8040F 80*40 80 40 80 28.5 8.0 20 38.5 1.8 48M 120-135 点击进入
VDR10040F 100*40 100 40 100 28.5 8.0 20 38.5 1.8 36M 140-165 点击进入
VDR2545F 25*45 25 45 25 33.5 8.0 20 43.5 1.4 100M 20-25 点击进入
VDR3345F 33*45 33 45 33 33.5 8.0 20 43.5 1.5 104M 40-55 点击进入
VDR4545F 45*45 45 45 45 33.5 8.0 20 43.5 1.5 68M 60-70 点击进入
VDR6545F 65*45 65 45 65 33.5 8.0 20 43.5 1.6 54M 80-90 点击进入
VDR2550F 25*50 25 50 25 38.5 8.0 20 48.5 1.6 100M 20-25 点击进入
VDR3050F 30*50 30 50 30 38.5 8.0 20 48.5 1.6 84M 30-35 点击进入
VDR3550F 35*50 35 50 35 38.5 8.0 20 48.5 1.7 80M 40-45 点击进入
VDR4050F 40*50 40 50 40 38.5 8.0 20 48.5 1.6 60M 50-60 点击进入
VDR4550F 45*50 45 50 45 38.5 8.0 20 48.5 1.6 68M 60-70 点击进入
VDR5050F 50*50 50 50 50 38.5 8.0 20 48.5 1.6 60M 80-90 点击进入
VDR6050F 60*50 60 50 60 38.5 8.0 20 48.5 1.6 52M 85-95 点击进入
VDR8050F 80*50 80 50 80 38.5 8.0 20 48.5 2.0 40M 150-170 点击进入
VDR10050F 100*50 100 50 100 38.5 8.0 20 48.5 2.0 28M 200-240 点击进入
VDR2060F 20*60 20 60 20 47.5 8.0 20 57.5 1.7 100M 35-40 点击进入
VDR2560F 25*60 25 60 25 47.5 8.0 20 57.5 1.6 96M 40-45 点击进入
VDR4060F 40*60 40 60 40 47.5 8.0 20 57.5 1.8 60M 100-115 点击进入
VDR4560F 45*60 45 60 45 47.5 8.0 20 57.5 1.8 56M 113-118 点击进入
VDR5060F 50*60 50 60 50 47.5 8.0 20 57.5 1.8 48M 115-130 点击进入
VDR6060F 60*60 60 60 60 47.5 8.0 20 57.5 1.8 48M 120-135 点击进入
VDR8060F 80*60 80 60 80 47.5 8.0 20 57.5 2.0 36M 180-240 点击进入
VDR10060F 100*60 100 60 100 47.5 8.0 20 57.5 2.0 20M 220-280 点击进入
VDR11060F 110*60 110 60 110 47.5 8.0 20 57.5 2.0 20M 220-280 点击进入
VDR12060F 120*60 120 60 120 47.5 8.0 20 57.5 2.0 20M 220-280 点击进入
VDR2565F 25*65 25 65 25 53.5 8.0 20 63.5 1.6 88M 40-45 点击进入
VDR3365F 33*65 33 65 33 53.5 8.0 20 63.5 1.6 80M 60-75 点击进入
VDR4565F 45*65 45 65 45 53.5 8.0 20 63.5 1.6 52M 110-120 点击进入
VDR6565F 65*65 65 65 65 53.5 8.0 20 63.5 1.6 40M 180-200 点击进入
VDR5075F 50*75 50 75 50 68.5 8.0 20 73.5 2.0 32M 140-180 点击进入
VDR7575F 75*75 75 75 75 68.5 8.0 20 73.5 2.0 24M 220-270 点击进入
VDR2580F 25*80 25 80 25 68.5 8.0 20 78.5 1.8 72M 100-120 点击进入
VDR3080F 30*80 30 80 30 68.5 8.0 20 78.5 2.0 56M 110-130 点击进入
VDR3580F 35*80 35 80 35 68.5 8.0 20 78.5 2.0 56M 120-140 点击进入
VDR4080F 40*80 40 80 40 68.5 8.0 20 78.5 2.0 48M 120-135 点击进入
VDR4580F 45*80 45 80 45 68.5 8.0 20 78.5 2.0 40M 130-140 点击进入
VDR5080F 50*80 50 80 50 68.5 8.0 20 78.5 2.0 32M 150-190 点击进入
VDR5580F 55*80 55 80 55 68.5 8.0 20 78.5 2.0 32M 150-190 点击进入
VDR6080F 60*80 60 80 60 68.5 8.0 20 78.5 2.0 32M 180-210 点击进入
VDR8080F 80*80 80 80 80 68.5 8.0 20 78.5 2.0 24M 240-290 点击进入
VDR10080F 100*80 100 80 100 68.5 8.0 20 78.5 2.0 20M 260-350 点击进入
VDR12080F 120*80 120 80 120 68.5 8.0 20 78.5 2.2 16M 260-350 点击进入
VDR14080F 140*80 140 80 140 68.5 8.0 20 78.5 2.2 12M 300-400 点击进入
VDR25100F 25*100 25 100 25 88.5 8.0 20 98.5 2.0 60M 110-160 点击进入
VDR33100F 33*100 33 100 33 88.5 8.0 20 98.5 2.0 44M 110-160 点击进入
VDR40100F 40*100 40 100 40 88.5 8.0 20 98.5 2.0 44M 130-170 点击进入
VDR50100F 50*100 50 100 50 88.5 8.0 20 98.5 2.0 32M 220-250 点击进入
VDR60100F 60*100 60 100 60 88.5 8.0 20 98.5 2.0 32M 240-290 点击进入
VDR75100F 75*100 75 100 75 88.5 8.0 20 98.5 2.2 24M 260-350 点击进入
VDR80100F 80*100 80 100 80 88.5 8.0 20 98.5 2.2 24M 260-350 点击进入
VDR100100F 100*100 100 100 100 88.5 8.0 20 98.5 2.2 16M 300-400 点击进入
VDR120100F 120*100 120 100 120 88.5 8.0 20 98.5 2.4 16M 330-430 点击进入
VDR150100F 150*100 150 100 150 88.5 8.0 20 98.5 2.5 12M 350-450 点击进入
VDR100130F 100*130 100 130 100 118.5 8.0 20 128.5 2.4 16M 330-430 点击进入






日成牌线槽规格



日成牌线槽规格



日成牌线槽规格



日成牌线槽规格



日成牌线槽规格



日成牌线槽规格



日成牌线槽规格







日成牌线槽规格

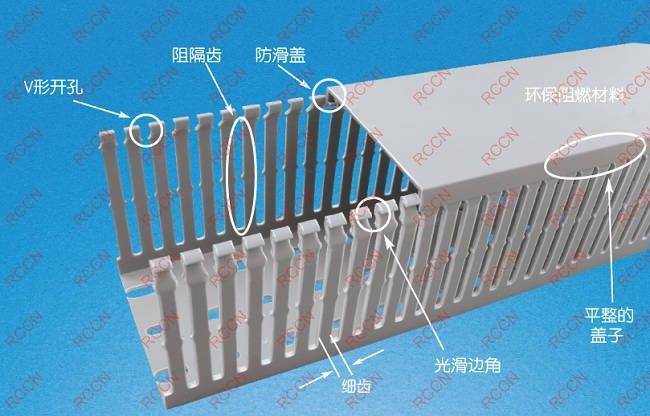

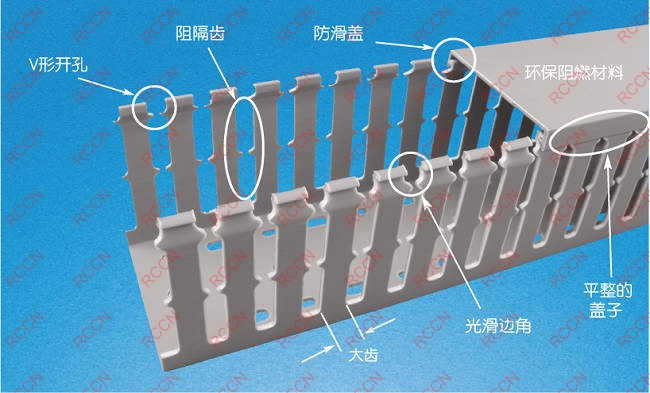

特 点 优 点 益 处
大的齿和大的孔 齿宽有12mm,孔宽8mm,齿硬度大 适合用于较大的电线
环保阻燃材料 符合欧盟ROHS环保测试,
符合美国UL94V-0,良好的阻燃性		 环保不含有铅的PVC 不会对人体健康构成
危害,材料良好阻燃性,使明火自熄,在着
火的情况下,保证安全
光滑的边角 齿的顶端和孔的边缘光滑 防止电线和手被毛刺割伤
防滑盖 安装时不容易滑盖 防运输振动导致滑盖
防线槽垂直安装时滑盖
平整的盖子设计 比传统的设计有更大的空间
盖子与槽体齐平		 比老款装相同数量的电线表面更平整美观
冲孔断面 冲孔后齿的表面平整光滑 不用修毛刺,节省时间
V型开孔设计 V型槽孔使电线更易装入 加快电线安装
阻隔齿设计 电线装入后不会晃动,不管是否扣盖子
也可用于电线功能不同的分类		 安装时避免线跑出槽不必要的麻烦,节省时间

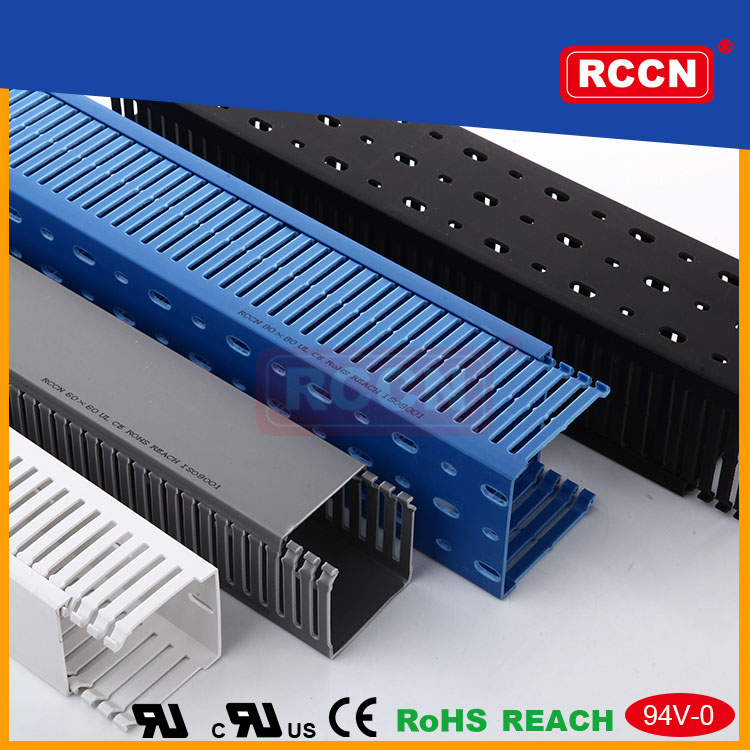

四种颜色可选 可用于不同场合的安装要求 项目对颜色有要求时选择范围更加的广泛
更快的满足终端用户的需求。
通过多项认证 美国UL,加拿大CULUS, 欧盟CE ,ROHS,REACH 铁道部机车阻燃低烟认证。 满足项目应用零配件需要提供产品认证
确保产品在世界各地均可放心使用



日成牌线槽规格   日成牌线槽规格



日成牌线槽规格



产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物。
产品认证:美国UL:E306674 欧洲CE,欧洲环保RoHS,REACH,铁道阻燃低烟。
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳。
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜       色 :灰色.白色.蓝色.黑色
工作温度 :静态-40°C持续高温至70°C。
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性 : 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面 平滑,不割伤手及擦损附近配线。2.配线槽70°C内不易断裂,变形,变色,装配省时便利。3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:量大可按需求生产所需规格或定制长度.例:HVDR8080F(L=1.7M)
线槽规格以槽盖槽底组合后外部宽高为准
表格如没有您需要的规格，我司可开发设计！
目录页码:C5-C8
日成牌线槽规格

型号Item No.

宽*高

W*H

孔宽

Q

齿宽

P

电线容量

以2.0平方计算

装箱/M
灰色Gray 白色White 蓝色Blue 黑色Black
HVDR1616F HVDR1616W HVDR1616E HVDR1616B 16*16 5 5 3~10pcs

300M
HVDR1520F HVDR1520W HVDR1520E HVDR1520B 15*20 4 6 8~12pcs 260M
HVDR2020F HVDR2020W HVDR2020E HVDR2020B 20*20 4 6 10~20pcs 240M
HVDR1525F HVDR1525W HVDR1525E HVDR1525B 15*25 5 6 5~15pcs 260M
HVDR2025F HVDR2025W HVDR2025E HVDR2025B 20*20 4 6 5~15pcs 200M
HVDR2525F HVDR2525W HVDR2525E HVDR2525B 25*25 4 6 10~25pcs 200M
HVDR3025F HVDR3025W HVDR3025E HVDR3025B 30*25 4 6 12~28pcs 160M
HVDR2530F HVDR2530W HVDR2530E HVDR2530B 25*30 4 6 25~35pcs 160M
HVDR3030F HVDR3030W HVDR3030E HVDR3030B 30*30 4 6 25~35pcs 140M
HVDR4030F HVDR4030W HVDR4030E HVDR4030B 40*30 4 6 30~40pcs 100M
*HVDR3333F HVDR3333W HVDR3333E HVDR3333B 33*33 4 6 35~45pcs 160M
HVDR2035F HVDR2035W HVDR2035E HVDR2035B 20*35 4 6 30~40pcs 100M
HVDR3535F HVDR3535W HVDR3535E HVDR3535B 35*35 4 6 35~45pcs 112M
HVDR5035F HVDR5035W HVDR5035E HVDR5035B 50*35 4 6 40~60pcs 88M
*HVDR2040F HVDR2040W HVDR2040E HVDR2040B 20*40 4 6 16~22pcs 110M
HVDR2540F HVDR2540W HVDR2540E HVDR2540B 25*40 4 6 20~25pcs 112M
HVDR4040F HVDR4040W HVDR4040E HVDR4040B 40*40 4 6 60~70pcs 100M
HVDR6040F HVDR6040W HVDR6040E HVDR6040B 60*40 4 6 100~115pcs 68M
HVDR8040F HVDR8040W HVDR8040E HVDR8040B 80*40 4 6 120~135pcs 48M
HVDR10040F HVDR10040W HVDR10040E HVDR10040B 100*40 4 6 120~135pcs 32M
HVDR2545F HVDR2545W HVDR2545E HVDR2545B 25*45 4 6 20~25pcs 104M
HVDR3345F HVDR3345W HVDR3345E HVDR3345B 33*45 4 6 40~55pcs 108M
HVDR4545F HVDR4545W HVDR4545E HVDR4545B 45*45 4 6 60~70pcs 72M
HVDR6545F HVDR6545W HVDR6545E HVDR6545B 65*45 4 6 110~120pcs 56M
*HVDR2050F HVDR2050W HVDR2050E HVDR2050B 20*50 4 6 18~28pcs 100M
HVDR2550F HVDR2550W HVDR2550E HVDR2550B 25*50 4 6 20~30pcs 100M
HVDR3050F HVDR3050W HVDR3050E HVDR3050B 30*50 4 6 25~40pcs 84M
HVDR3550F HVDR3550W HVDR3550E HVDR3550B 35*50 4 6 40~60pcs 80M
HVDR4050F HVDR4050W HVDR4050E HVDR4050B 40*50 4 6 60~70pcs 68M
HVDR4550F HVDR4550W HVDR4550E HVDR4550B 45*50 4 6 70~80pcs 60M
HVDR5050F HVDR5050W HVDR5050E HVDR5050B 50*50 4 6 80~90pcs 50M
HVDR6050F HVDR6050W HVDR6050E HVDR6050B 60*50 4 6 100~120pcs 48M
HVDR8050F HVDR8050W HVDR8050E HVDR8050B 80*50 4 6 160~180pcs 40M
HVDR10050F HVDR10050W HVDR1005E HVDR10050B 100*50 4 6 200~250pcs 26M
HVDR12555F HVDR12555W HVDR12555E HVDR12555B 125*55 4 6 220~270pcs 20M
HVDR2060F HVDR2060W HVDR2060E HVDR2060B 20*60 4 6 35~45pcs 100M
HVDR2560F HVDR2560W HVDR2560E HVDR2560B 25*60 4 6 40~50pcs 100M
HVDR3060F HVDR3060W HVDR3060E HVDR3060B 30*60 4 6 60~80pcs 80M
*HVDR3560F HVDR3560W HVDR3560E HVDR3560B 35*60 4 6 90~105pcs 78M
HVDR4060F HVDR4060W HVDR4060E HVDR4060B 40*60 4 6 100~115pcs 60M
HVDR4560F HVDR4560W HVDR4560E HVDR4560B 45*60 4 6 110~125pcs 30M
HVDR5060F HVDR5060W HVDR5060E HVDR5060B 50*60 4 6 120~135pcs 60M
HVDR6060F HVDR6060W HVDR6060E HVDR6060B 60*60 4 6 120~135pcs 48M
HVDR8060F HVDR8060W HVDR8060E HVDR8060B 80*60 4 6 180~210pcs 36M
HVDR10060F HVDR10060W HVDR10060E HVDR10060B 100*60 4 6 240~290pcs 28M
HVDR11060F HVDR11060W HVDR11060E HVDR11060B 110*60 4 6 250~300pcs 48M
*HVDR12060F HVDR12060W HVDR12060E HVDR12060B 120*60 4 6 260~320pcs 48M
HVDR2565F HVDR2565W HVDR2565E HVDR2565B 25*65 4 6 40~50pcs 88M
HVDR3365F HVDR3365W HVDR3365E HVDR3365B 33*65 4 6 40~70pcs 80M
HVDR4565F HVDR4565W HVDR4565E HVDR4565B 45*65 4 6 110~120pcs 52M
HVDR6565F HVDR6565W HVDR6565E HVDR6565B 65*65 4 6 180~200pcs 44M
HVDR7265F HVDR7265W HVDR7265E HVDR7265B 72*65 4 6 180~230pcs 42M
HVDR5075F HVDR5075W HVDR5075E HVDR5075B 50*75 4 6 180~210pcs 42M
HVDR7575F HVDR7575W HVDR7575E HVDR7575B 75*75 4 6 200~240pcs 40M
HVDR2580F HVDR2580W HVDR2580E HVDR2580B 25*80 4 6 100~120pcs 72M
HVDR3080F HVDR3080W HVDR3080E HVDR3080B 30*80 4 6 110~125pcs 56M
HVDR3580F HVDR3580W HVDR3580E HVDR3580B 35*80 4 6 110~130pcs 56M
HVDR4080F HVDR4080W HVDR4080E HVDR4080B 40*80 4 6 140~160pcs 48M
HVDR4580F HVDR4580W HVDR4580E HVDR4580B 45*80 4 6 140~160pcs 40M
HVDR5080F HVDR5080W HVDR5080E HVDR5080B 50*80 4 6 160~180pcs 40M
HVDR5580F HVDR5580W HVDR5580E HVDR5580B 55*80 4 6 160~180pcs 32M
HVDR6080F HVDR6080W HVDR6080E HVDR6080B 60*80 4 6 180~210pcs 32M
HVDR8080F HVDR8080W HVDR8080E HVDR8080B 80*80 4 6 240~290pcs 24M
HVDR10080F HVDR10080W HVDR10080E HVDR10080B 100*80 4 6 260~350pcs 24M
HVDR12080F HVDR12080W HVDR12080E HVDR12080B 120*80 4 6 280~380pcs 16M
HVDR14080F HVDR14080W HVDR14080E HVDR14080B 140*80 4 6 350~450pcs 16M
HVDR25100F HVDR25100W HVDR25100E HVDR25100B 25*100 4 6 110~160pcs 60M
HVDR33100F HVDR33100W HVDR33100E HVDR33100B 33*100 4 6 130~175pcs 44M
HVDR40100F HVDR40100W HVDR40100E HVDR40100B 40*100 4 6 130~175pcs 40M
HVDR50100F HVDR50100W HVDR50100E HVDR50100B 50*100 4 6 220~250pcs 40M
HVDR60100F HVDR60100W HVDR60100E HVDR60100B 60*100 4 6 240~290pcs 32M
HVDR75100F HVDR75100W HVDR75100E HVDR75100B 75*100 4 6 260~350pcs 24M
HVDR80100F HVDR80100W HVDR80100E HVDR80100B 80*100 4 6 260~350pcs 24M
HVDR100100F HVDR100100W HVDR100100E HVDR100100B 100*100 4 6 300~400pcs 24M
HVDR120100F HVDR120100W HVDR120100E HVDR120100B 120*100 4 6 350~450pcs 16M
HVDR150100F HVDR150100W HVDR150100E HVDR150100B 150*100 4 6 400~650pcs 16M
*HVDR200100F HVDR200100W HVDR200100E HVDR200100B 200*100 4 6 600~800pcs 16M
HVDR100130F HVDR100130W HVDR100130E HVDR100130B 100*130 4 6 350~450pcs 16M
*HVDR200150F HVDR200150W HVDR200150E HVDR200150B 200*150 4 6 900~1200pcs 16M




下表为原目录老型号:新型号参考上表。
日成牌线槽规格

Part No. 宽*高 A B C D E F H T 米/箱 14AWG/PCS 图片/PIC
HVDR1616F 16*16 16 16 16 8.5 4.0 10 14.5 1.3 300M 4-8 点击进入
HVDR2020F 20*20 20 20 20 12.5 4.0 10 18.5 1.3 240M 5-12 点击进入
HVDR1525F 15*25 15 25 15 15.5 4.0 10 23.5 1.4 260M 5-12 点击进入
HVDR2025F 20*25 20 25 20 15.5 4.0 10 23.5 1.4 200M 5-12 点击进入
HVDR2525F 25*25 25 25 25 15.5 4.0 10 23.5 1.4 200M 10-25 点击进入
HVDR3025F 30*25 30 25 30 15.5 4.0 10 23.5 1.4 160M 15-30 点击进入
HVDR1530F 15*30 15 30 15 21.5 4.0 10 31.5 1.4 180M 15-25 点击进入
HVDR2030F 20*30 20 30 20 21.5 4.0 10 31.5 1.3 160M 15-25 点击进入
HVDR2530F 25*30 25 30 25 20.0 4.0 10 28.5 1.4 160M 15-25 点击进入
HVDR3030F 30*30 30 30 30 20.0 4.0 10 28.5 1.4 140M 15-25 点击进入
HVDR4030F 40*30 40 30 40 20.0 4.0 10 28.5 1.4 120M 25-35 点击进入
HVDR2233F 22*33 22 33 22 21.5 4.0 10 31.5 1.4 160M 15-25 点击进入
HVDR3535F 35*35 35 35 35 22.5 4.0 10 32.5 1.4 100M 40-45 点击进入
HVDR5035F 50*35 50 35 50 22.5 4.0 10 32.5 1.6 80M 55-65 点击进入
HVDR2540F 25*40 25 40 25 28.5 4.0 10 38.5 1.4 112M 20-25 点击进入
HVDR4040F 40*40 40 40 40 28.5 4.0 10 38.5 1.4 100M 60-70 点击进入
HVDR6040F 60*40 60 40 60 27.5 4.0 10 37.8 1.6 68M 100-115 点击进入
HVDR8040F 80*40 80 40 80 28.5 4.0 10 38.5 2.0 48M 120-135 点击进入
HVDR10040F 100*40 100 40 100 28.5 4.0 10 38.5 2.0 36M 140-165 点击进入
HVDR2545F 25*45 25 45 25 33.5 4.0 10 43.5 1.4 100M 20-25 点击进入
HVDR3345F 33*45 33 45 33 33.5 4.0 10 43.5 1.5 104M 40-55 点击进入
HVDR4545F 45*45 45 45 45 33.5 4.0 10 43.5 1.5 68M 60-70 点击进入
HVDR6545F 65*45 65 45 65 33.5 4.0 10 43.5 1.6 54M 80-90 点击进入
HVDR2550F 25*50 25 50 25 38.5 4.0 10 48.5 1.6 100M 20-25 点击进入
HVDR3050F 30*50 30 50 30 38.5 4.0 10 48.5 1.6 84M 30-35 点击进入
HVDR3550F 35*50 35 50 35 38.5 4.0 10 48.5 1.6 80M 40-45 点击进入
HVDR4050F 40*50 40 50 40 38.5 4.0 10 48.5 1.6 60M 50-60 点击进入
HVDR4550F 45*50 45 50 45 38.5 4.0 10 48.5 1.6 68M 60-70 点击进入
HVDR5050F 50*50 50 50 50 38.5 4.0 10 48.5 1.6 60M 80-90 点击进入
HVDR6050F 60*50 60 50 60 38.5 4.0 10 48.5 1.6 52M 85-95 点击进入
HVDR8050F 80*50 80 50 80 38.5 4.0 10 48.5 1.6 40M 150-170 点击进入
HVDR10050F 100*50 100 50 100 38.5 4.0 10 48.5 1.6 28M 200-240 点击进入
HVDR2060F 20*60 20 60 20 47.5 4.0 10 57.5 1.7 100M 35-40 点击进入
HVDR2560F 25*60 25 60 25 47.5 4.0 10 57.5 1.6 96M 40-45 点击进入
HVDR4060F 40*60 40 60 40 47.5 4.0 10 57.5 1.8 60M 100-115 点击进入
HVDR4560F 45*60 45 60 45 47.5 4.0 10 57.5 1.8 56M 113-118 点击进入
HVDR5060F 50*60 50 60 50 47.5 4.0 10 57.5 1.8 48M 115-130 点击进入
HVDR6060F 60*60 60 60 60 47.5 4.0 10 57.5 2.0 48M 120-135 点击进入
HVDR8060F 80*60 80 60 80 47.5 4.0 10 57.5 2.0 36M 180-240 点击进入
HVDR10060F 100*60 100 60 100 47.5 4.0 10 57.5 2.0 20M 220-280 点击进入
HVDR11060F 110*60 110 60 110 47.5 4.0 10 57.5 2.0 20M 220-280 点击进入
HVDR12060F 120*60 120 60 120 47.5 4.0 10 57.5 2.0 20M 220-280 点击进入
HVDR2565F 25*65 25 65 25 53.5 4.0 10 63.5 1.6 88M 40-45 点击进入
HVDR3365F 33*65 33 65 33 53.5 4.0 10 63.5 1.6 80M 60-75 点击进入
HVDR4565F 45*65 45 65 45 53.5 4.0 10 63.5 1.6 52M 110-120 点击进入
HVDR6565F 65*65 65 65 65 53.5 4.0 10 63.5 1.6 40M 180-200 点击进入
HVDR5075F 50*75 50 75 50 68.5 4.0 10 73.5 2.0 32M 140-180 点击进入
HVDR7575F 75*75 75 75 75 68.5 4.0 10 73.5 2.0 24M 220-270 点击进入
HVDR2580F 25*80 25 80 25 68.5 4.0 10 78.5 1.8 72M 100-120 点击进入
HVDR3080F 30*80 30 80 30 68.5 4.0 10 78.5 2.0 56M 110-130 点击进入
HVDR3580F 35*80 35 80 35 68.5 4.0 10 78.5 2.0 56M 120-140 点击进入
HVDR4080F 40*80 40 80 40 68.5 4.0 10 78.5 1.8 48M 120-135 点击进入
HVDR4580F 45*80 45 80 45 68.5 4.0 10 78.5 2.0 40M 130-140 点击进入
HVDR5080F 50*80 50 80 50 68.5 4.0 10 78.5 1.8 32M 150-190 点击进入
HVDR5580F 55*80 55 80 55 68.5 4.0 10 78.5 2.0 32M 150-190 点击进入
HVDR6080F 60*80 60 80 60 68.5 4.0 10 78.5 2.0 32M 180-210 点击进入
HVDR8080F 80*80 80 80 80 68.5 4.0 10 78.5 2.0 24M 240-290 点击进入
HVDR10080F 100*80 100 80 100 68.5 4.0 10 78.5 2.0 20M 260-350 点击进入
HVDR12080F 120*80 120 80 120 68.5 4.0 10 78.5 2.0 16M 260-350 点击进入
HVDR14080F 140*80 140 80 140 68.5 4.0 10 78.5 2.0 12M 300-400 点击进入
HVDR25100F 25*100 25 100 25 88.5 4.0 10 98.5 1.8 60M 110-160 点击进入
HVDR33100F 33*100 33 100 33 88.5 4.0 10 98.5 2.0 44M 110-160 点击进入
HVDR40100F 40*100 40 100 40 88.5 4.0 10 98.5 2.0 44M 130-170 点击进入
HVDR50100F 50*100 50 100 50 88.5 4.0 10 98.5 2.0 32M 220-250 点击进入
HVDR60100F 60*100 60 100 60 88.5 4.0 10 98.5 2.0 32M 240-290 点击进入
HVDR75100F 75*100 75 100 75 88.5 4.0 10 98.5 2.0 24M 260-350 点击进入
HVDR80100F 80*100 80 100 80 88.5 4.0 10 98.5 2.0 24M 260-350 点击进入
HVDR100100F 100*100 100 100 100 88.5 4.0 10 98.5 2.2 16M 300-400 点击进入
HVDR120100F 120*100 120 100 120 88.5 4.0 10 98.5 2.4 16M 330-430 点击进入
HVDR150100F 150*100 150 100 150 88.5 4.0 10 98.5 2.4 12M 350-450 点击进入
HVDR100130F 100*130 100 130 100 118.5 4.0 10 128.5 2.2 16M 330-430 点击进入





日成牌线槽规格



日成牌线槽规格



日成牌线槽规格





日成牌线槽规格



日成牌线槽规格



日成牌线槽规格



日成牌线槽规格





日成牌线槽规格


特 点 优 点 益 处
细的齿和细的孔 较近的电器接线空间满足高密度排线 允许更多的排线,使布线效果整体美观
环保阻燃材料 符合欧盟ROHS环保测试,
符合美国UL94V-0,良好的阻燃性		 环保不含有铅的PVC 不会对人体健康构成
危害,材料良好阻燃性,使明火自熄,在着
火的情况下,保证安全
光滑的边角 齿的顶端和孔的边缘光滑 防止电线和手被毛刺割伤
防滑盖 安装时不容易滑盖 防运输振动导致滑盖
防线槽垂直安装时滑盖
平整的盖子设计 比传统的设计有更大的空间
盖子与槽体齐平		 比老款装相同数量的电线表面更平整美观
冲孔断面 冲孔后齿的表面平整光滑 不用修毛刺,节省时间
V型开孔设计 V型槽孔使电线更易装入 加快电线安装
阻隔齿设计 电线装入后不会晃动,不管是否扣盖子
也可用于电线功能不同的分类		 安装时避免线跑出槽不必要的麻烦,节省时间
四种颜色可选 可用于不同场合的安装要求 项目对颜色有要求时选择范围更加的广泛
更快的满足终端用户的需求。
通过多项认证 美国UL,加拿大CULUS, 欧盟CE ,ROHS,REACH 铁道部机车阻燃低烟认证。 满足项目应用零配件需要提供产品认证
确保产品在世界各地均可放心使用

日成牌线槽规格   日成牌线槽规格

线槽包装纸箱效果图




日成优质导轨



日成牌线槽规格        日成牌线槽规格


日成牌线槽规格

日成牌线槽规格



日成牌线槽规格

日成牌线槽规格

日成牌线槽规格



产品材质:TS采用优质高强度冷轧钢电镀,LS采用优质高强度铝合金。
产品标准:欧洲EN50022
工作温度:-40°C持续高温至100°C
使用方法:固定于面板后即可安装电器。
产品特性: 具美观及抗重压之功能,尺寸十分精确,耐腐蚀。
定制长度或孔位有起订量要求
目录页码:C61-C62





型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
din导轨 钢质导轨
TS-35/7.5系列
TS-35/7.5/1.0/1M-615 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-515 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M-525 彩锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-615 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-515 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/1M/W-525 环保白锌冷轧钢 1M 50M
TS-35/7.5/1.0/2M-615 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-515 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M-525 彩锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-615 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-515 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/2M/W-525 环保白锌冷轧钢 2M 100M
TS-35/7.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 50M
TS-35/7.5/1.0/2M--N 彩锌冷轧钢-无底孔 2M 100M
TS-35/7.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 100M
TS-35/15系列
TS-35/15/1.5/1M-615 彩锌冷轧钢 1M 30M
TS-35/15/1.5/1M/W-615 环保白锌冷轧钢 1M 30M
TS-35/15/1.5/2M-615 彩锌冷轧钢 2M 60M
TS-35/15/1.5/2M/W-615 环保白锌冷轧钢 2M 60M
TS-35/15/1.5/1M-N 彩锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/1M/W-N 环保白锌冷轧钢-无底孔 1M 30M
TS-35/15/1.5/2M-N 彩锌冷轧钢-无底孔 2M 60M
TS-35/15/1.5/2M/W-N 环保白锌冷轧钢-无底孔 2M 60M
TS-15/5.5系列
TS-15/5.5/1.0/1M-412 彩锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M-412 彩锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M/W-412 环保白锌冷轧钢 1M 100M
TS-15/5.5/1.0/2M/W-412 环保白锌冷轧钢 2M 200M
TS-15/5.5/1.0/1M-N 彩锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M-N 彩锌冷轧钢-无底孔 2M 200M
TS-15/5.5/1.0/1M/W-N 环保白锌冷轧钢-无底孔 1M 100M
TS-15/5.5/1.0/2M/W-N 环保白锌冷轧钢-无底孔 2M 200M
din导轨 铝合金导轨
LSC-35/7.5/1.1系列
LSC-35/7.5/1.1/1M 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M 环保铝合金 2M 100M
LSC-35/7.5/1.1/1M-无底孔 环保铝合金 1M 100M
LSC-35/7.5/1.1/2M-无底孔 环保铝合金 2M 100M
LS-35/7.5/1.5系列
LS-35/7.5/1.5/1M 环保铝合金 1M 100M
LS-35/7.5/1.5/2M 环保铝合金 2M 100M
LS-35/7.5/1.5/1M-N 环保铝合金-无底孔 1M 100M
LS-35/7.5/1.5/2M-N 环保铝合金-无底孔 2M 100M
LS-35/15/1.5系列
LS-35/15/1.5/1M 环保铝合金 1M 30M
LS-35/15/1.5/2M 环保铝合金 2M 60M
LS-35/15/1.5/1M-N 环保铝合金-无底孔 1M 30M
LS-35/15/1.5/2M-N 环保铝合金-无底孔 2M 60M



型号 Item No.
外宽/外高/厚度/长度-孔宽长
 		 电镀/材质 每支长度 包装/箱
不锈钢导轨
TS-35/7.5/1.0/1M/304-615 不锈钢导轨 304材质 1M 50M
TS-35/7.5/1.0/2M/304-615 不锈钢导轨 304材质 2M 100M

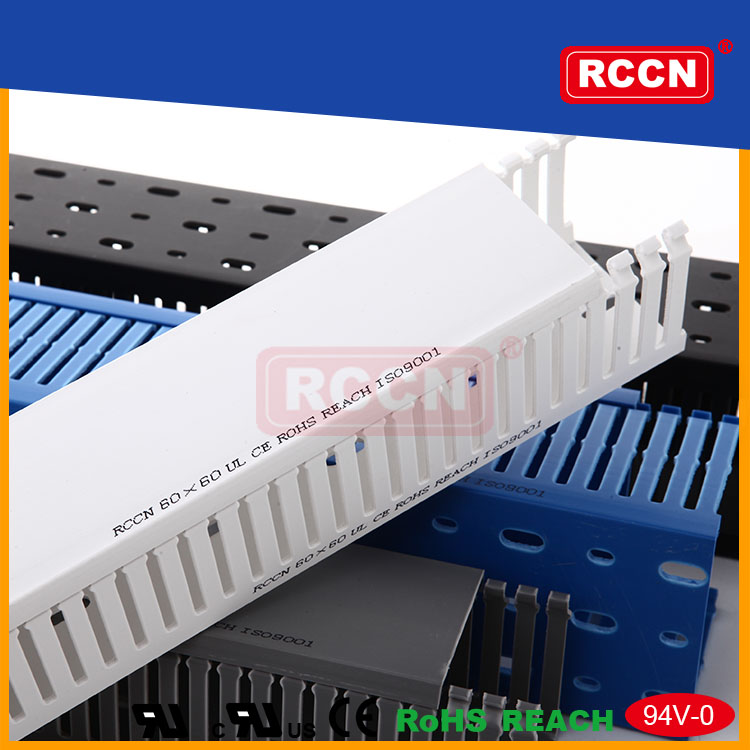

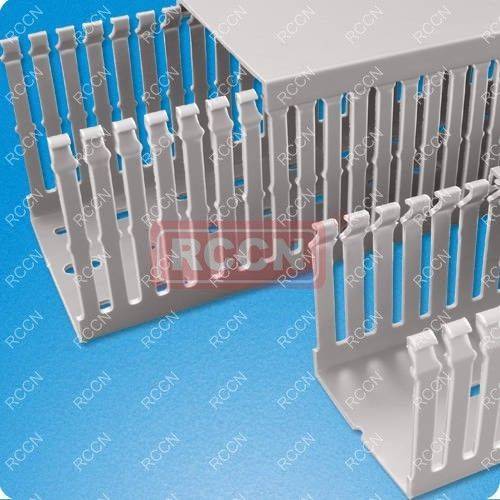

 日成牌线槽规格

日成牌线槽规格



日成牌线槽规格



日成牌线槽规格



日成牌线槽规格



日成牌线槽规格



日成牌线槽规格



0
