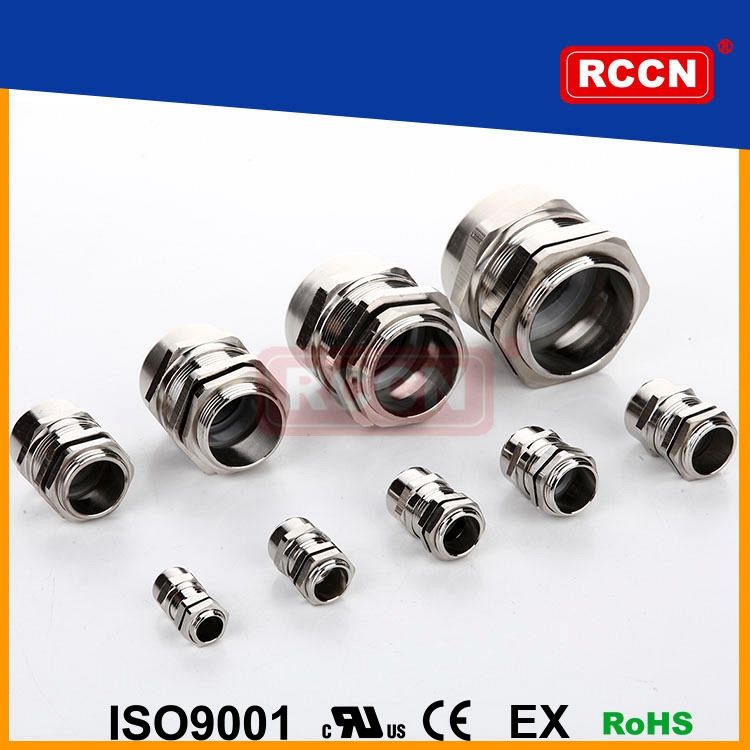

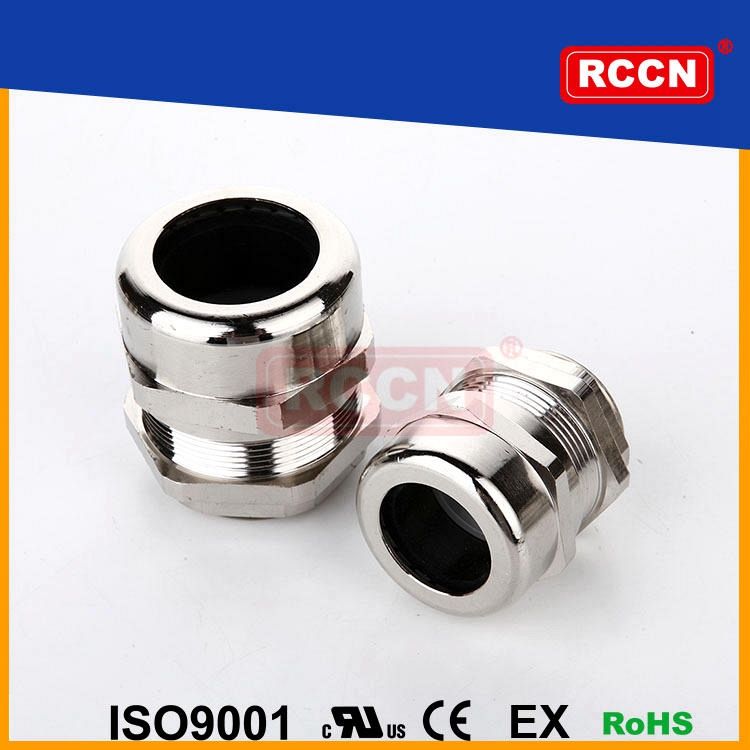

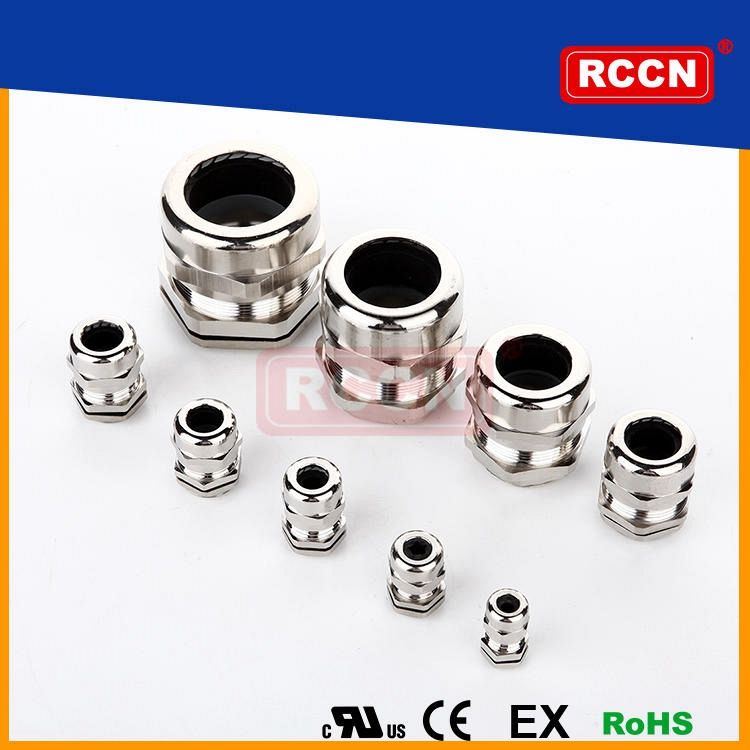

日成A-M型加厚公制金属防水电缆接头

螺牙规格:公制螺牙(Metric)。

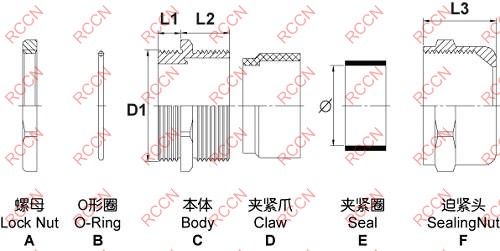

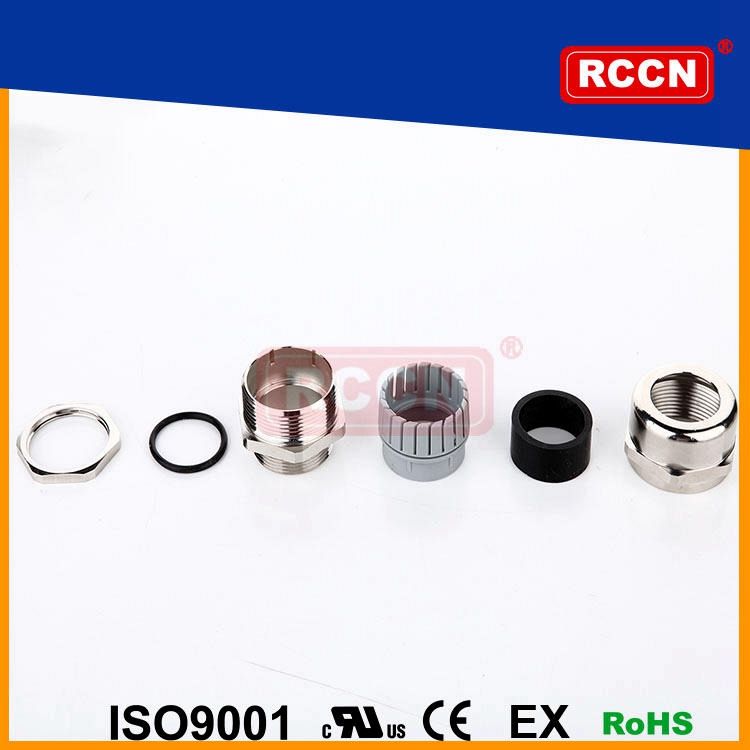

产品材质:A.C.F部位均采用黄铜镀镍制成.D采用PA制成.B.E采用耐老化硅橡胶制成。
产品认证:欧洲CE,防爆EX认证。
工作温度:静态-50°C至150°C
防护等级:在规定的卡口范围内,并使用防水O形圈及夹紧圈旋紧迫紧头,达到IP68。
产品特性:特殊夹紧爪与夹紧圈凹凸相扣之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力特强, 可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。应用于电缆出线端的固定保护及密封防尘水。
说明:本系列特适合要求较高环境使用，金属件和橡胶均加厚型设计,高强度。
目录页码:A25

型号 Item No	适应电缆外径 CableRange Φ	螺纹长度 Thread Length	配套螺母上限板厚 +Nut Max platethick	接合长度 Joint Length L2+L3	板手 Spanner size A&F	包装 Std.Pkg Pcs
公制螺纹M
A-M8*1.25-4.5	2-4.5	6	≤2.5	13	11/11	100PCS
A-M12*1.5-6.5	3-6.5	6	≤2.5	19	14/14
A-M14*1.5-6.5	3-6.5	6	≤2.5	19	18/14
A-M14*1.5-8	4-8	7	≤3.5	19	18/18
A-M16*1.5-8	4-8	7	≤3.5	20	18/18
A-M16*1.5-10	5-10	7	≤3.5	22	20/20
A-M18*1.5-10	5-10	7	≤3.5	22	20/20
A-M18*1.5-12	6-12	7	≤3.5	23	22/22
A-M20*1.5-12	6-12	8	≤4.5	23	22/22
A-M201.514	10-14	8	≤4.5	23	24/24
A-M22*1.5-12	6-12	8	≤4.5	23	24/22
A-M22*1.5-14	10-14	8	≤4.5	23	24/24
A-M24*1.5-14	10-14	8	≤4.5	23	28/24	50PCS
A-M25*1.5-14	10-14	9	≤4.5	23	28/24
A-M25*1.5-17	11-17	9	≤4.5	23	28/28
A-M25*1.5-18	13-18	9	≤4.5	23	30/30
A-M27*1.5-17	11-17	9	≤4.5	23	30/28
A-M27*2.0-17	11-17	9	≤4.5	23	30/28
A-M27*1.5-18	13-18	9	≤4.5	23	30/30
A-M27*2.0-18	13-18	9	≤5.5	23	30/30
A-M30*2.0-18	13-18	11	≤5.5	32	36/30
A-M30*2.0-21	15-21	11	≤5.5	32	36/36
A-M30*2.0-25	18-25	11	≤5.5	32	40/40
A-M32*1.5-18	13-18	11	≤5.5	32	34/30
A-M32*1.5-21	15-21	11	≤5.5	32	36/36
A-M32*1.5-25	18-25	11	≤5.5	32	40/40
A-M33*2.0-18	13-18	11	≤5.5	32	34/30
A-M33*2.0-21	18-25	11	≤5.5	32	36/36
A-M33*2.0-25	15-21	11	≤5.5	32	40/40
A-M36*2.0-25	18-21	11	≤5.5	32	40/40	5PCS
A-M36*2.0-28	19-28	11	≤5.5	32	44/44
A-M40*1.5-25	18-25	11	≤5.5	32	44/40
A-M40*1.5-28	19-28	11	≤5.5	32	44/44
A-M40*1.5-32	22-32	11	≤5.5	32	50/50
A-M42*2.0-32	22-32	11	≤5.5	32	50/50
A-M48*2.0-32	22-32	11	≤5.5	32	50/50
A-M48*2.0-38	30-38	11	≤5.5	38	58/58
A-M50*1.5-32	22-32	11	≤5.5	38	54/50
A-M50*1.5-38	30-38	11	≤5.5	38	58/58
A-M54*2.0-38	30-38	11	≤5.5	38	58/58
A-M56*2.0-38	330-38	11	≤5.5	38	58/58
A-M60*2.0-44	34-44	14	≤8.5	38	64/64
A-M63*1.5-44	34-44	14	≤8.5	38	68/64
A-M64*2.0-44	34-44	14	≤8.5	45	68/64
A-M72*2.0-55	42-52	15	≤9.5	45	81/81	1PCS
A-M75*1.5-55	42-52	15	≤9.5	50	81/81
A-M80*2.0-60	50-60	20	≤13.5	50	86/86
A-M88*2.0-70	60-70	20	≤13.5	50	96/96
A-M100*2.0-80	70-80	20	≤13.5	50	110
A-M110-2.0-90	80-90	20	≤13.5	50	125
A-M125*2.0-100	90-100	20	≤13.5	50	135
德制螺纹 PG
A-PG7-6.5	3-6.5	6	≤2.5	19	14/14	100PCS
A-PG9-8	4-8	7	≤3.5	20	18/18
A-PG9-10	5-10	7	≤3.5	22	20/20
A-PG11-10	5-10	7	≤3.5	23	20/20
A-PG11-12	6-12	7	≤3.5	23	22/22
A-PG13.5-12	6-12	8	≤4.5	23	22/22
A-PG13.5-14	10-14	8	≤4.5	23	24/24
A-PG16-14	10-14	9	≤4.5	23	24/24
A-PG16-17	11-17	9	≤4.5	23	28/28	50PCS
A-PG21-18	13-18	9	≤5.5	23	30/30
A-PG21-21	15-21	11	≤5.5	32	36/36
A-PG29-25	18-25	11	≤5.5	32	40/40	5PCS
A-PG29-28	19-28	11	≤5.5	32	44/44
A-PG36-32	22-32	11	≤5.5	32	50/50
A-PG36-38	30-38	11	≤5.5	32	58/58
A-PG42-38	30-38	11	≤5.5	38	58/58
A-PG48-44	34-44	14	≤8.5	38	64/64
美制螺纹NPT
A-NPT1/4-6.5	3-6.5	6	≤2.5	19	14/14	100PCS
A-NPT3/8-8	4-8	7	≤3.5	20	18/18
A-NPT3/8-10	5-10	7	≤3.5	22	20/20
A-NPT1/2-12	6-12	8	≤4.5	23	22/22
A-NPT1/2-14	10-14	8	≤4.5	23	24/24
A-NPT3/4-14	10-14	9	≤4.5	23	28/24	50PCS
A-NPT3/4-17	11-17	9	≤4.5	23	30/28
A-NPT3/4-18	13-18	9	≤4.5	23	30/30
A-NPT1-18	13-18	11	≤5.5	32	36/30
A-NPT1-21	15-21	11	≤5.5	32	36/36
A-NPT1-25	18-25	11	≤5.5	32	40/40
A-NPT1-1/4-25	18-25	11	≤5.5	32	44/40	5PCS
A-NPT1-1/4-28	19-28	11	≤5.5	32	44/44
A-NPT1-1/4-32	22-32	11	≤5.5	32	50/50
A-NPT1-1/2-32	22-32	11	≤5.5	32	50/50
A-NPT1-1/2-38	30-38	11	≤5.5	32	58/58
A-NPT2-44	34-44	14	≤8.5	38	64/64
A-NPT2-1/2-55	42-52	15	≤9.5	50	81/81	1PCS
A-NPT3-70	60-70	20	≤13.5	50	96/96
A-NPT3-1/2-80	70-80	20	≤13.5	50	110
英制螺纹G
A-G1/4-6.5	3-6.5	6	≤2.5	19	14/14	100PCS
A-G3/8-8	4-8	7	≤3.5	20	18/18
A-G3/8-10	5-10	7	≤3.5	22	18/18
A-G1/2-12	6-12	8	≤4.5	23	22/22
A-G1/2-14	10-14	8	≤4.5	23	24/24
A-G3/4-14	10-14	9	≤4.5	23	28/24	50PCS
A-G3/4-17	11-17	9	≤4.5	23	30/28
A-G3/4-18	13-18	9	≤4.5	23	30/30
A-G1-18	13-18	11	≤5.5	32	36/30
A-G1-21	15-21	11	≤5.5	32	36/36
A-G1-25	18-25	11	≤5.5	32	40/40
A-G1-1/4-25	18-25	11	≤5.5	32	44/40	5PCS
A-G1-1/4-28	19-28	11	≤5.5	32	44/44
A-G1-1/4-32	22-32	11	≤5.5	32	50/50
A-G1-1/2-32	22-32	11	≤5.5	32	50/50
A-G1-1/2-38	30-38	11	≤5.5	32	58/58
A-G2-44	34-44	14	≤8.5	38	64/64
A-G2-1/2-55	42-52	15	≤9.5	50	81/81	1PCS
A-G3-70	60-70	20	≤13.5	50	96/96
A-G3-1/2-80	70-80	20	≤13.5	50	110
