日成BGQ1型防水软管接头


日成BGQ1型防水软管接头
日成BGQ1型防水软管接头

日成BGQ1型防水软管接头


日成BGQ1型防水软管接头 日成BGQ1型防水软管接头 日成BGQ1型防水软管接头

螺纹规格:公制螺纹(Metric)/德制螺纹(PG)/英制螺纹(G)
产品材质:尼龙66(NYLON66)原料制成
产品认证:欧洲CE,ROHS
防水等级:IP68
防火等级:UL94V-2
颜色种类:黑色Ral9005、灰色Ral7037.
工作温度:-40°C至85°C

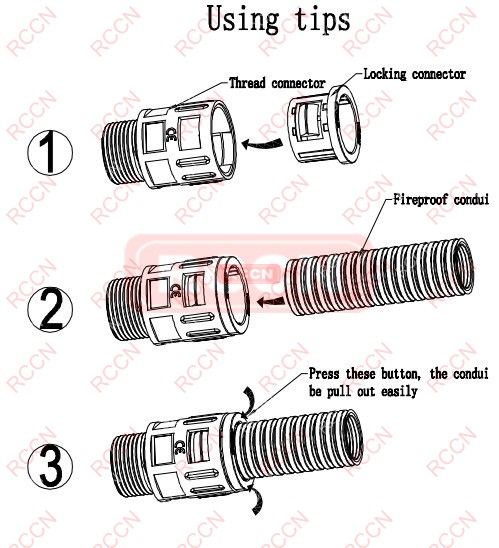

产品特性:装卸只需拨插无需工具
备  注:含螺母,防水垫片,

目录页码:A60



防水型号

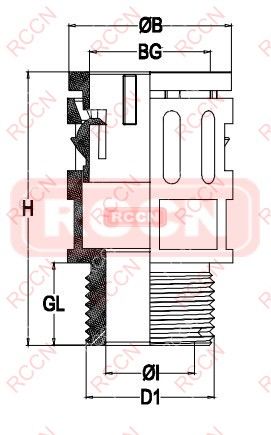

Item No .

螺纹规格

M

对应软管

BG

螺纹外径

D1

机板开孔

Hole

螺纹长度

GL

内孔径

Φ1

外径
Φ
B
黑色 Black 公制螺纹BGQ-M
BGQ1-M12B（BG07） M12*1.5 BG-07 12 12-12.3 10 7 17.0
BGQ1-M12B（BG10） M12*1.5 BG-10 12 12-12.3 10 7 20.0
BGQ1-M16B（BG07） M16*1.5 BG-07 16 16-16.3 10 10 17.0
BGQ1-M16B（BG10） M16*1.5 BG-10 16 16-16.3 10 12 20.0
BGQ1-M16B（BG12） M16*1.5 BG-12 16 16-16.3 10 12 23.0
BGQ1-M18B（BG10） M18*1.5 BG-10 18 18-18.3 10 10 20.0
BGQ1-M18B（BG12） M18*1.5 BG-12 18 18-18.3 10 10 23.0
BGQ1-M18B（BG15） M18*1.5 BG-15 18 18-18.3 11 13 25.5
BGQ1-M20B（BG10） M20*1.5 BG-10 20 20-20.3 10 12 23.0
BGQ1-M20B（BG12） M20*1.5 BG-12 20 20-20.3 10 12 23.0
BGQ1-M20B（BG15） M20*1.5 BG-15 20 20-20.3 11 13 25.5
BGQ1-M20B（BG17） M20*1.5 BG-17 20 20-20.3 12 15 29.5
BGQ1-M24B（BG17） M24*1.5 BG-17 24 24-24.4 12 17 29.5
BGQ1-M25B（BG17） M25*1.5 BG-17 25 25-25.4 12 17 29.5
BGQ1-M25B（BG23） M25*1.5 BG-23 25 25-25.4 12 20 37.0
BGQ1-M25B（BG29） M25*1.5 BG-29 25 25-25.4 12 20 37.0
BGQ1-M27B（BG23） M27*1.5 BG-23 27 27-27.4 12 23 37.0
BGQ1-M30B（BG23） M30*2.0 BG-23 30 30-30.4 12 23 37.0
BGQ1-M32B（BG23） M32*1.5 BG-23 32 32-32.4 12 30 37.0
BGQ1-M32B（BG29） M32*1.5 BG-29 32 32-32.4 12 30 44.0
BGQ1-M36B（BG29） M36*2.0 BG-29 36 36-36.4 12 30 44.0
BGQ1-M40B（BG29） M40*1.5 BG-29 40 40-40.4 12 35 51.5
BGQ1-M40B（BG36） M40*1.5 BG-36 40 40-40.4 12 35 51.5
BGQ1-M50B（BG36） M50*1.5 BG-50 50 50-50.4 12 35 51.5
BGQ1-M50B（BG48） M50*1.5 BG-50 50 50-50.4 12 36 51.5
BGQ1-M56B（BG48） M56*2.0 BG-63 56 56-56.4 15 48 65.5
BGQ1-M63B（BG48） M63*1.5 BG-63 63 63-63.4 15 48 65.5
深灰色 Gray 公制螺纹BGQ-M
BGQ1-M12G（BG07） M12*1.5 BG-07 12 12-12.3 10 7 17.0
BGQ1-M12G（BG10） M12*1.5 BG-10 12 12-12.3 10 7 20.0
BGQ1-M16G（BG07） M16*1.5 BG-07 16 16-16.3 10 10 17.0
BGQ1-M16G（BG10） M16*1.5 BG-10 16 16-16.3 10 12 20.0
BGQ1-M16G（BG12） M16*1.5 BG-12 16 16-16.3 10 12 23.0
BGQ1-M18G（BG10） M18*1.5 BG-10 18 18-18.3 10 10 20.0
BGQ1-M18G（BG12） M18*1.5 BG-12 18 18-18.3 10 10 23.0
BGQ1-M18G（BG15） M18*1.5 BG-15 18 18-18.3 11 13 25.5
BGQ1-M20G（BG10） M20*1.5 BG-10 20 20-20.3 10 12 23.0
BGQ1-M20G（BG12） M20*1.5 BG-12 20 20-20.3 10 12 23.0
BGQ1-M20G（BG15） M20*1.5 BG-15 20 20-20.3 11 13 25.5
BGQ1-M20G（BG17） M20*1.5 BG-17 20 20-20.3 12 15 29.5
BGQ1-M24G（BG17） M24*1.5 BG-17 24 24-24.4 12 17 29.5
BGQ1-M25G（BG17） M25*1.5 BG-17 25 25-25.4 12 17 29.5
BGQ1-M25G（BG23） M25*1.5 BG-23 25 25-25.4 12 20 37.0
BGQ1-M25G（BG29） M25*1.5 BG-29 25 25-25.4 12 20 37.0
BGQ1-M27G（BG23） M27*1.5 BG-23 27 27-27.4 12 23 37.0
BGQ1-M30G（BG23） M30*2.0 BG-23 30 30-30.4 12 23 37.0
BGQ1-M32G（BG23） M32*1.5 BG-23 32 32-32.4 12 30 37.0
BGQ1-M32G（BG29） M32*1.5 BG-29 32 32-32.4 12 30 44.0
BGQ1-M36G（BG29） M36*2.0 BG-29 36 36-36.4 12 30 44.0
BGQ1-M40G（BG29） M40*1.5 BG-29 40 40-40.4 12 35 51.5
BGQ1-M40G（BG36） M40*1.5 BG-36 40 40-40.4 12 35 51.5
BGQ1-M50G（BG36） M50*1.5 BG-50 50 50-50.4 12 35 51.5
BGQ1-M50G（BG48） M50*1.5 BG-50 50 50-50.4 12 36 51.5
BGQ1-M56G（BG48） M56*2.0 BG-63 56 56-56.4 15 48 65.5
BGQ1-M63G（BG48） M63*1.5 BG-63 63 63-63.4 15 48 65.5





防水型号
Item No .

螺纹规格

M

对应软管

BG

螺纹外径

D1

机板开孔

Hole

螺纹长度

GL

内孔径

Φ1

外径

ΦB
黑色 Black 德制螺纹BGQ-P
BGQ1-PG7B(BG07) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
BGQ1-PG7B(BG10) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
BGQ1-PG9B(BG10) PG9 BG-10 12.5 15.2-15.5 10 7 20.0
BGQ1-PG11B(BG10) PG11 BG-10 18.6 18.6-18.9 10 7 20.0
BGQ1-PG11B(BG12) PG11 BG-12 15.2 18.6-18.9 10 13 23.0
BGQ1-PG13.5B(BG10) PG13.5 BG-10 20.4 20.4-20.7 10 13 20.0
BGQ1-PG13.5B(BG12) PG13.5 BG-12 20.4 20.4-20.7 10 13 23.0
BGQ1-PG13.5B(BG15) PG13.5 BG-15 20.4 20.4-20.7 11 14 25.5
BGQ1-PG13.5B(BG17) PG13.5 BG-17 20.4 20.4-20.7 12 16 29.5
BGQ1-PG16B(BG17) PG16 BG-17 22.5 22.5-22.8 12 16 29.5
BGQ1-PG21B(BG23) PG21 BG-23 28.3 28.3-28.7 12 24 37.0
BGQ1-PG29B(BG29) PG29 BG-29 37.0 37.0-37.4 12 30 44.0
BGQ1-PG36B(BG36) PG36 BG-36 47.0 47.0-47.4 12 37 51.5
BGQ1-PG42B(BG48) PG42 BG-48 54.0 54.0-54.4 12 44 65.5
BGQ1-PG48B(BG48) PG48 BG-48 59.3 59.3-59.7 15 48 65.5
深灰色 Gray 德制螺纹BGQ-P
BGQ1-PG7G(BG07) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
BGQ1-PG7G(BG10) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
BGQ1-PG9G(BG10) PG9 BG-10 12.5 15.2-15.5 10 7 20.0
BGQ1-PG11G(BG10) PG11 BG-10 18.6 18.6-18.9 10 7 20.0
BGQ1-PG11G(BG12) PG11 BG-12 15.2 18.6-18.9 10 13 23.0
BGQ1-PG13.5G(BG10) PG13.5 BG-10 20.4 20.4-20.7 10 13 20.0
BGQ1-PG13.5G(BG12) PG13.5 BG-12 20.4 20.4-20.7 10 13 23.0
BGQ1-PG13.5G(BG15) PG13.5 BG-15 20.4 20.4-20.7 11 14 25.5
BGQ1-PG13.5G(BG17) PG13.5 BG-17 20.4 20.4-20.7 12 16 29.5
BGQ1-PG16G(BG17) PG16 BG-17 22.5 22.5-22.8 12 16 29.5
BGQ1-PG21G(BG23) PG21 BG-23 28.3 28.3-28.7 12 24 37.0
BGQ1-PG29G(BG29) PG29 BG-29 37.0 37.0-37.4 12 30 44.0
BGQ1-PG36G(BG36) PG36 BG-36 47.0 47.0-47.4 12 37 51.5
BGQ1-PG42G(BG48) PG42 BG-48 54.0 54.0-54.4 12 44 65.5
BGQ1-PG48G(BG48) PG48 BG-48 59.3 59.3-59.7 15 48 65.5





防水型号
Item No .

螺纹规格

M

对应软管

BG

螺纹外径

D1

机板开孔

Hole

螺纹长度

GL

内孔径

Φ1

外径

ΦB
黑色 Black 德制螺纹BGQ-G
BGQ1-G3/8B(BG07) G3/8 BG-07 16.5 16.5 10 7 20.0
BGQ1-G1/2B(BG12) G1/2 BG-12 21.3 21.3 10 13 23.0
BGQ1-G1/2B(BG17) G1/2 BG-17 21.3 21.3 12 16 29.5
BGQ1-G3/4B(BG23) G3/4 BG-23 26.6 26.6 12 24 37.0
BGQ1-G1B(BG29) G1 BG-29 33.2 33.2 12 30 44.0
深灰色 Gray 德制螺纹BGQ-G
BGQ1-G3/8G(BG07) G3/8 BG-07 16.5 16.5 10 7 20.0
BGQ1-G1/2G(BG12) G1/2 BG-12 21.3 21.3 10 13 23.0
BGQ1-G1/2G(BG17) G1/2 BG-17 21.3 21.3 12 16 29.5
BGQ1-G3/4G(BG23) G3/4 BG-23 26.6 26.6 12 24 37.0
BGQ1-G1G(BG29) G1 BG-29 33.2 33.2 12 30 44.0







防水阻燃型号
Item No .

螺纹规格

M

对应软管

BG

螺纹外径

D1

机板开孔

Hole

螺纹长度

GL

内孔径

Φ1

外径

ΦB
黑色 Black 公制螺纹BGQ-M
BGQ1-M12BV0（BG07） M12*1.5 BG-07 12 12-12.3 10 7 17.0
BGQ1-M12BV0（BG10） M12*1.5 BG-10 12 12-12.3 10 7 20.0
BGQ1-M16BV0（BG07） M16*1.5 BG-07 16 16-16.3 10 10 17.0
BGQ1-M16BV0（BG10） M16*1.5 BG-10 16 16-16.3 10 12 20.0
BGQ1-M16BV0（BG12） M16*1.5 BG-12 16 16-16.3 10 12 23.0
BGQ1-M18BV0（BG10） M18*1.5 BG-10 18 18-18.3 10 10 20.0
BGQ1-M18BV0（BG12） M18*1.5 BG-12 18 18-18.3 10 10 23.0
BGQ1-M18BV0（BG15） M18*1.5 BG-15 18 18-18.3 11 13 25.5
BGQ1-M20BV0（BG10） M20*1.5 BG-10 20 20-20.3 10 12 23.0
BGQ1-M20BV0（BG12） M20*1.5 BG-12 20 20-20.3 10 12 23.0
BGQ1-M20BV0（BG15） M20*1.5 BG-15 20 20-20.3 11 13 25.5
BGQ1-M20BV0（BG17） M20*1.5 BG-17 20 20-20.3 12 15 29.5
BGQ1-M24BV0（BG17） M24*1.5 BG-17 24 24-24.4 12 17 29.5
BGQ1-M25BV0（BG17） M25*1.5 BG-17 25 25-25.4 12 17 29.5
BGQ1-M25BV0（BG23） M25*1.5 BG-23 25 25-25.4 12 20 37.0
BGQ1-M25BV0（BG29） M25*1.5 BG-29 25 25-25.4 12 20 37.0
BGQ1-M27BV0（BG23） M27*1.5 BG-23 27 27-27.4 12 23 37.0
BGQ1-M30BV0（BG23） M30*2.0 BG-23 30 30-30.4 12 23 37.0
BGQ1-M32BV0（BG23） M32*1.5 BG-23 32 32-32.4 12 30 37.0
BGQ1-M32BV0（BG29） M32*1.5 BG-29 32 32-32.4 12 30 44.0
BGQ1-M36BV0（BG29） M36*2.0 BG-29 36 36-36.4 12 30 44.0
BGQ1-M40BV0（BG29） M40*1.5 BG-29 40 40-40.4 12 35 51.5
BGQ1-M40BV0（BG36） M40*1.5 BG-36 40 40-40.4 12 35 51.5
BGQ1-M50BV0（BG36） M50*1.5 BG-50 50 50-50.4 12 35 51.5
BGQ1-M50BV0（BG48） M50*1.5 BG-50 50 50-50.4 12 36 51.5
BGQ1-M56BV0（BG48） M56*2.0 BG-63 56 56-56.4 15 48 65.5
BGQ1-M63BV0（BG48） M63*1.5 BG-63 63 63-63.4 15 48 65.5
深灰色 Gray 公制螺纹BGQ-M
BGQ1-M12GV0（BG07） M12*1.5 BG-07 12 12-12.3 10 7 17.0
BGQ1-M12GV0（BG10） M12*1.5 BG-10 12 12-12.3 10 7 20.0
BGQ1-M16GV0（BG07） M16*1.5 BG-07 16 16-16.3 10 10 17.0
BGQ1-M16GV0（BG10） M16*1.5 BG-10 16 16-16.3 10 12 20.0
BGQ1-M16GV0（BG12） M16*1.5 BG-12 16 16-16.3 10 12 23.0
BGQ1-M18GV0（BG10） M18*1.5 BG-10 18 18-18.3 10 10 20.0
BGQ1-M18GV0（BG12） M18*1.5 BG-12 18 18-18.3 10 10 23.0
BGQ1-M18GV0（BG15） M18*1.5 BG-15 18 18-18.3 11 13 25.5
BGQ1-M20GV0（BG10） M20*1.5 BG-10 20 20-20.3 10 12 23.0
BGQ1-M20GV0（BG12） M20*1.5 BG-12 20 20-20.3 10 12 23.0
BGQ1-M20GV0（BG15） M20*1.5 BG-15 20 20-20.3 11 13 25.5
BGQ1-M20GV0（BG17） M20*1.5 BG-17 20 20-20.3 12 15 29.5
BGQ1-M24GV0（BG17） M24*1.5 BG-17 24 24-24.4 12 17 29.5
BGQ1-M25GV0（BG17） M25*1.5 BG-17 25 25-25.4 12 17 29.5
BGQ1-M25GV0（BG23） M25*1.5 BG-23 25 25-25.4 12 20 37.0
BGQ1-M25GV0（BG29） M25*1.5 BG-29 25 25-25.4 12 20 37.0
BGQ1-M27GV0（BG23） M27*1.5 BG-23 27 27-27.4 12 23 37.0
BGQ1-M30GV0（BG23） M30*2.0 BG-23 30 30-30.4 12 23 37.0
BGQ1-M32GV0（BG23） M32*1.5 BG-23 32 32-32.4 12 30 37.0
BGQ1-M32GV0（BG29） M32*1.5 BG-29 32 32-32.4 12 30 44.0
BGQ1-M36GV0（BG29） M36*2.0 BG-29 36 36-36.4 12 30 44.0
BGQ1-M40GV0（BG29） M40*1.5 BG-29 40 40-40.4 12 35 51.5
BGQ1-M40GV0（BG36） M40*1.5 BG-36 40 40-40.4 12 35 51.5
BGQ1-M50GV0（BG36） M50*1.5 BG-50 50 50-50.4 12 35 51.5
BGQ1-M50GV0（BG48） M50*1.5 BG-50 50 50-50.4 12 36 51.5
BGQ1-M56GV0（BG48） M56*2.0 BG-63 56 56-56.4 15 48 65.5
BGQ1-M63GV0（BG48） M63*1.5 BG-63 63 63-63.4 15 48 65.5





防水阻燃型号
Item No .

螺纹规格

M

对应软管

BG

螺纹外径

D1

机板开孔

Hole

螺纹长度

GL

内孔径

Φ1

外径

ΦB

黑色 Black
黑色 Black 德制螺纹BGQ-P
BGQ1-PG7BV0(BG07) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
BGQ1-PG7BV0(BG10) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
BGQ1-PG9BV0(BG10) PG9 BG-10 12.5 15.2-15.5 10 7 20.0
BGQ1-PG11BV0(BG10) PG11 BG-10 18.6 18.6-18.9 10 7 20.0
BGQ1-PG11BV0(BG12) PG11 BG-12 15.2 18.6-18.9 10 13 23.0
BGQ1-PG13.5BV0(BG10) PG13.5 BG-10 20.4 20.4-20.7 10 13 20.0
BGQ1-PG13.5BV0(BG12) PG13.5 BG-12 20.4 20.4-20.7 10 13 23.0
BGQ1-PG13.5BV0(BG15) PG13.5 BG-15 20.4 20.4-20.7 11 14 25.5
BGQ1-PG13.5BV0(BG17) PG13.5 BG-17 20.4 20.4-20.7 12 16 29.5
BGQ1-PG16BV0(BG17) PG16 BG-17 22.5 22.5-22.8 12 16 29.5
BGQ1-PG21BV0(BG23) PG21 BG-23 28.3 28.3-28.7 12 24 37.0
BGQ1-PG29BV0(BG29) PG29 BG-29 37.0 37.0-37.4 12 30 44.0
BGQ1-PG36BV0(BG36) PG36 BG-36 47.0 47.0-47.4 12 37 51.5
BGQ1-PG42BV0(BG48) PG42 BG-48 54.0 54.0-54.4 12 44 65.5
BGQ1-PG48BV0(BG48) PG48 BG-48 59.3 59.3-59.7 15 48 65.5
深灰色 Gray 德制螺纹BGQ-P
BGQ1-PG7GV0(BG07) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
BGQ1-PG7GV0(BG10) PG7 BG-07 12.5 12.5-12.8 10 7 20.0
BGQ1-PG9GV0(BG10) PG9 BG-10 12.5 15.2-15.5 10 7 20.0
BGQ1-PG11GV0(BG10) PG11 BG-10 18.6 18.6-18.9 10 7 20.0
BGQ1-PG11GV0(BG12) PG11 BG-12 15.2 18.6-18.9 10 13 23.0
BGQ1-PG13.5GV0(BG10) PG13.5 BG-10 20.4 20.4-20.7 10 13 20.0
BGQ1-PG13.5GV0(BG12) PG13.5 BG-12 20.4 20.4-20.7 10 13 23.0
BGQ1-PG13.5GV0(BG15) PG13.5 BG-15 20.4 20.4-20.7 11 14 25.5
BGQ1-PG13.5GV0(BG17) PG13.5 BG-17 20.4 20.4-20.7 12 16 29.5
BGQ1-PG16GV0(BG17) PG16 BG-17 22.5 22.5-22.8 12 16 29.5
BGQ1-PG21GV0(BG23) PG21 BG-23 28.3 28.3-28.7 12 24 37.0
BGQ1-PG29GV0(BG29) PG29 BG-29 37.0 37.0-37.4 12 30 44.0
BGQ1-PG36GV0(BG36) PG36 BG-36 47.0 47.0-47.4 12 37 51.5
BGQ1-PG42GV0(BG48) PG42 BG-48 54.0 54.0-54.4 12 44 65.5
BGQ1-PG48GV0(BG48) PG48 BG-48 59.3 59.3-59.7 15 48 65.5





防水阻燃型号
Item No .

螺纹规格

M

对应软管

BG

螺纹外径

D1

机板开孔

Hole

螺纹长度

GL

内孔径

Φ1

外径

ΦB
黑色 Black 德制螺纹BGQ-G
BGQ1-G3/8V0B(BG07) G3/8 BG-07 16.5 16.5 10 7 20.0
BGQ1-G1/2V0B(BG12) G1/2 BG-12 21.3 21.3 10 13 23.0
BGQ1-G1/2V0B(BG17) G1/2 BG-17 21.3 21.3 12 16 29.5
BGQ1-G3/4V0B(BG23) G3/4 BG-23 26.6 26.6 12 24 37.0
BGQ1-G1V0B(BG29) G1 BG-29 33.2 33.2 12 30 44.0
深灰色 Gray 德制螺纹BGQ-G
BGQ1-G3/8V0G(BG07) G3/8 BG-07 16.5 16.5 10 7 20.0
BGQ1-G1/2V0G(BG12) G1/2 BG-12 21.3 21.3 10 13 23.0
BGQ1-G1/2V0G(BG17) G1/2 BG-17 21.3 21.3 12 16 29.5
BGQ1-G3/4V0G(BG23) G3/4 BG-23 26.6 26.6 12 24 37.0
BGQ1-G1V0G(BG29) G1 BG-29 33.2 33.2 12 30 44.0




日成BGQ1型防水软管接头



日成BGQ1型防水软管接头



0
  • 日成线槽
  • 日成接头
  • 日成扎带
  • 日成端子
