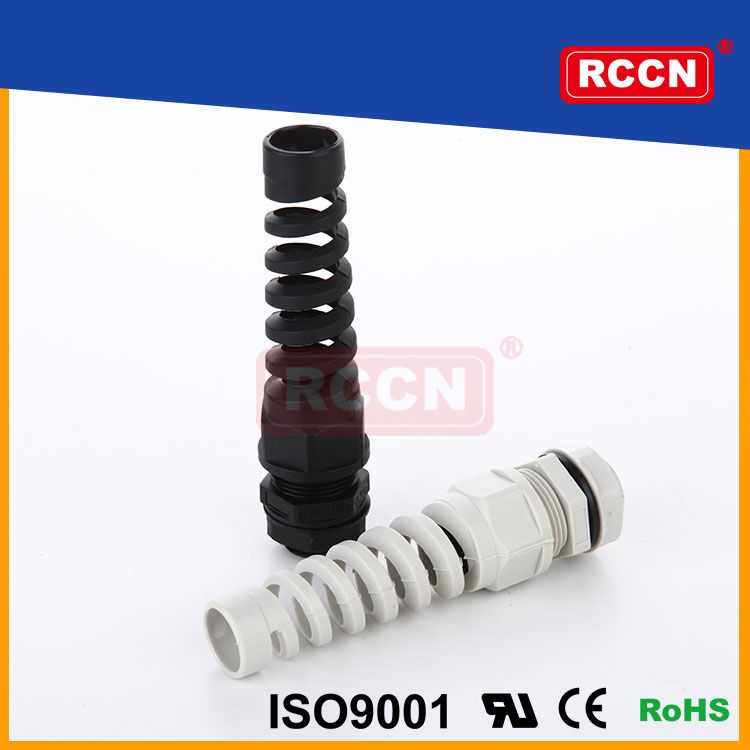

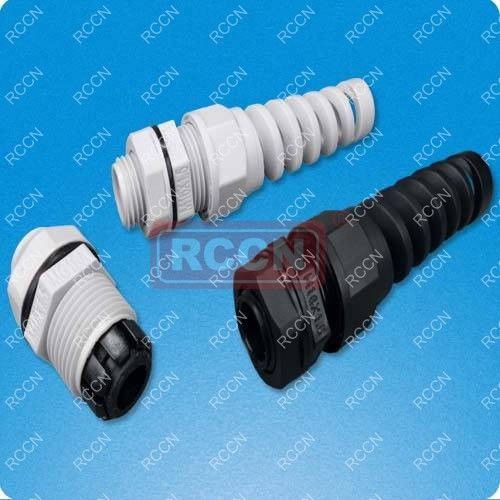

日成MGA-SR耐扭电缆接头

螺牙规格:公制螺牙(Metric/EN50262),德制螺牙(DIN STANDARD)。

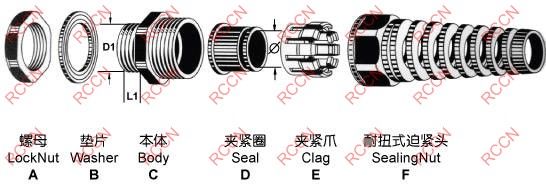

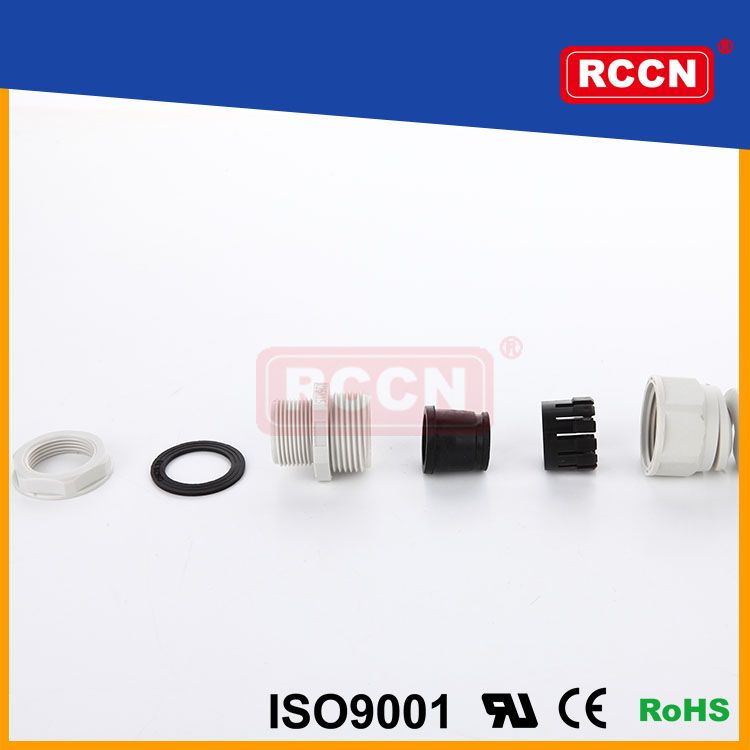

产品材质:A.C.D.F部位均采用环保尼龙66(NYLON66)原料制成.B.E采用耐老化橡胶材质。
产品认证:欧洲CE, 欧洲环保SGS,REACH。
防火等级:UL94V-2。
工作温度:静态-50°C至150°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。

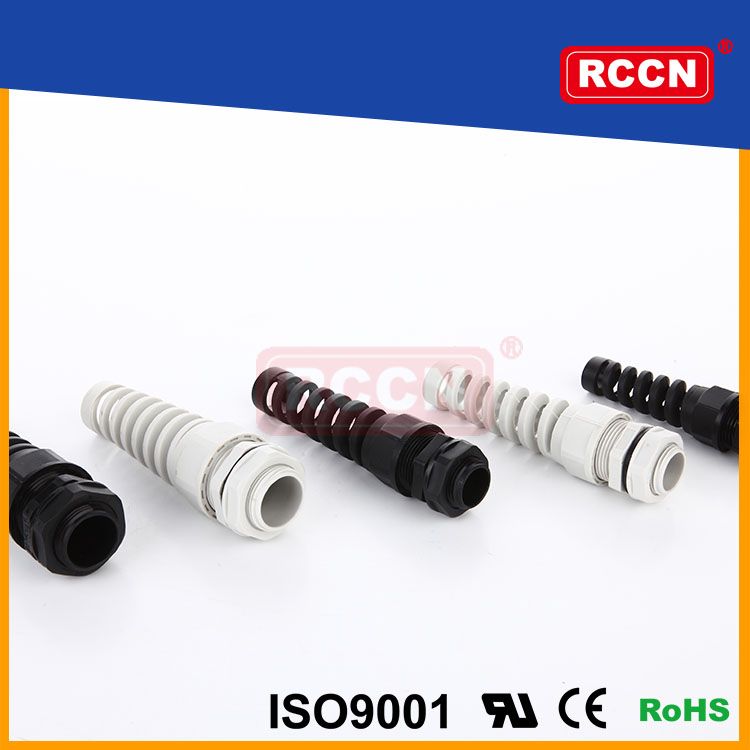

颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。
产品特性:本产品迫紧头为螺旋式结构，用于手控或移动设备防电缆过度弯曲损坏电缆设
               计用。夹紧爪与夹紧圈分体成型之设计双重橡胶防尘,水功能,,配合防松迫紧头
              装配省时便利,夹紧电缆范围大,固定电缆抗拉力超强, 气密性更完美,可沉于水
              下持续防水、水上防尘、户外耐老化UV过1000小时，耐化学物质与一般溶剂。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将其固定。
更多选择:可根据用户要求订制不同的夹紧圈孔径。

目录页码:A15

型号 Item No.		螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg pcs
黑色 Black	灰白色 White	螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg pcs
MG12A-05-SRB	MG12A-05-SRG	M12*1.5	3-5.3	12	12-12.3	8.5	18/19	50PCS
MG12A-08-SRB	MG12A-08-SRG	M12*1.5	4-8	12	12-12.3	8.5	18/19
MG16A-07-SRB	MG16A-07-SRG	M16*1.5	4-7	16	16-16.3	15	22/22
MG16A-10-SRB	MG16A-10-SRG	M16*1.5	6-10	16	16-16.3	15	22/22
MG20A-11-SRB	MG20A-11-SRG	M20*1.5	6-11	20	20-20.3	15	27/27
MG20A-14-SRB	MG20A-14-SRG	M20*1.5	9-14	20	20-20.3	15	27/27
MG25A-16-SRB	MG25A-16-SRG	M25*1.5	10-16	25	25-25.3	15	33/33
MG25A-18-SRB	MG25A-18-SRG	M25*1.5	13-18	25	25-25.3	15	33/33
德制螺牙 PG Germany thread
PG7A-05-SRB	PG7A-05-SRG	PG7	3-5.5	12.5	12.5-12.8	8	17/19	50PCS
PG7A-08-SRB	PG7A-08-SRG	PG7	4-8	12.5	12.5-12.8	8	17/19
PG9A-05-SRB	PG9A-05-SRG	PG9	3-5.5	15.2	15.2-15.5	8.2	22/19
PG9A-08-SRB	PG9A-08-SRG	PG9	4-8	15.2	15.2-15.5	8.2	22/19
PG11A-07-SRB	PG11A-07-SRG	PG11	4-7	18.6	18.6-18.9	10	24/22
PG11A-10-SRB	PG11A-10-SRG	PG11	5-10	18.6	18.6-18.9	10	24/22
PG13.5A-08-SRB	PG13.5A-08-SRG	PG13.5	4-8	20.4	20.4-20.7	10	27/24
PG13.5A-12-SRB	PG13.5A-12-SRG	PG13.5	6-12.5	20.4	20.4-20.7	10	27/24
PG16A-11-SRB	PG16A-11-SRG	PG16	6-11	22.5	22.5-22.8	10.8	30/27
PG16A-14-SRB	PG16A-14-SRG	PG16	8.5-14	22.5	22.5-22.8	10.8	30/27
PG21A-16-SRB	PG21A-16-SRG	PG21	10-16	28.3	28.3-28.7	12	36/33
PG21A-18-SRB	PG21A-18-SRG	PG21	12.5-18	28.3	28.3-28.7	12	36/33
