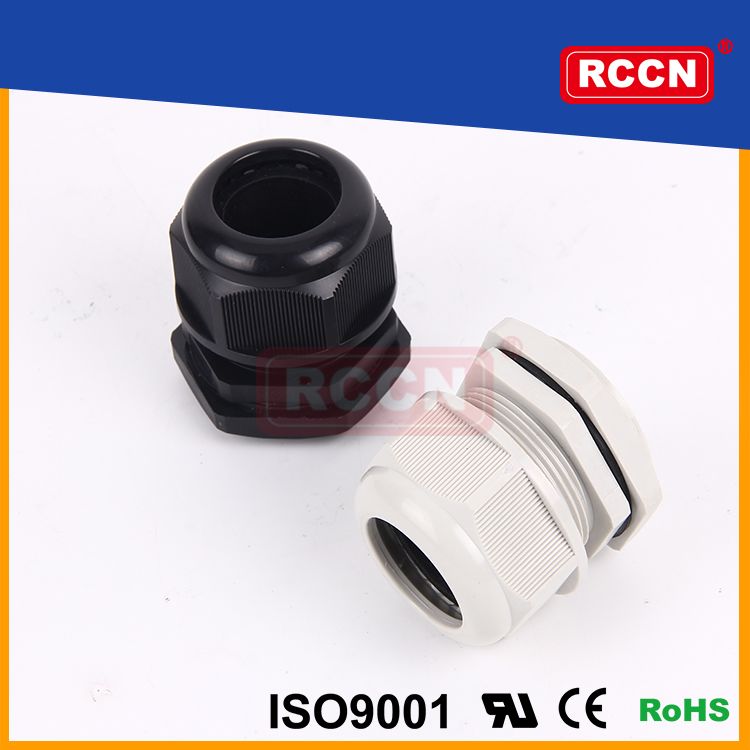

日型PGB电缆防水接头

螺牙规格:德制螺牙(DIN STANDARD),美制螺牙(NPT),英制螺牙（G）。
产品材质:A.C.E.F部位均采用环保尼龙66(NYLON66)原料制成.B.D采用耐老化
               橡胶材质。
产品认证:UL/CUL:E348185,欧洲CE, 欧洲环保SGS,REACH,REACH,防爆EX认证。
防火等级:UL94V-2。
工作温度:静态-50°C至150°C。
防护等级:在规定的卡口范围内并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。

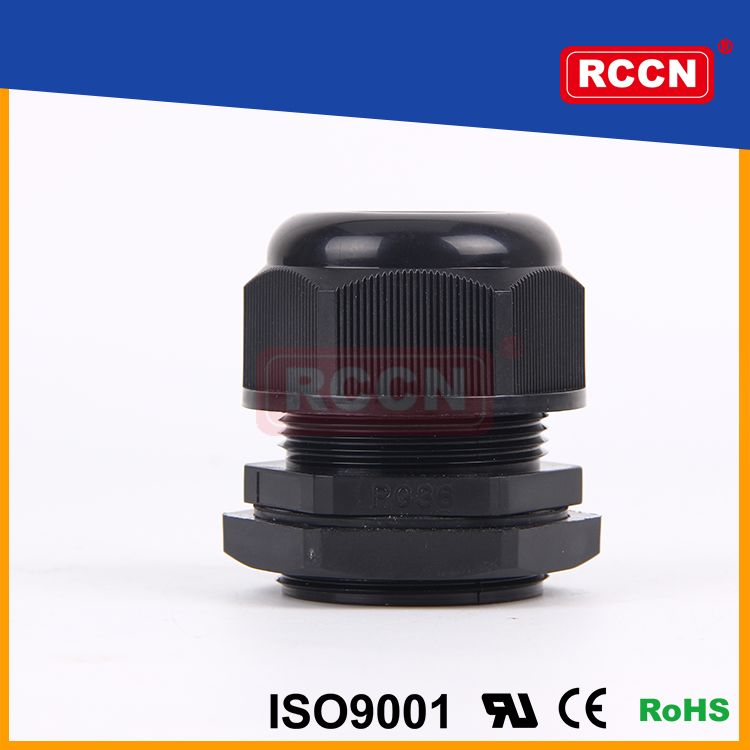

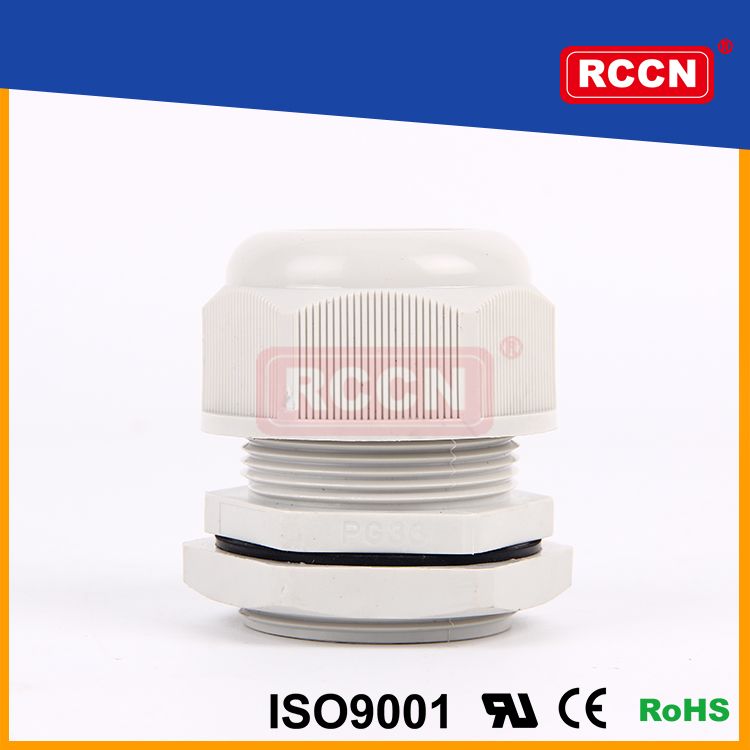

颜色种类:浅灰色(RAL7035)、黑色(RAL9005)。
产品特性:夹紧爪与夹紧圈一体成型之设计,配合防松迫紧头装配省时便利,夹紧
               电缆范围大,固定电缆抗拉力超强, 气密性更完美,可沉于水下持续防
               水、水上防尘、户外耐老化UV过1000小时，耐化学物质与一般溶剂。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将
               其固定。
更多选择:可根据用户要求订制不同的夹紧圈孔径。

目录页码:A13

型号 Item No.		螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg pcs
黑色 Black	灰白色 White	螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg pcs
thread PG
PGB7S-06B	PGB7S-06G	PG7	2-6	12.5	12.5-12.8	8	17/15	100PCS
PGB7-07B	PGB7-07G	PG7	4-8	12.5	12.5-12.8	8	17/15	50PCS
PGB9-08B	PGB9-08G	PG9	4-8	15.2	15.2-15.8	10	22/19
PGB11-10B	PGB11-10G	PG11	5-10	18.6	18.6-18.9	10	24/22
PGB13.5-12B	PGB13.5-12G	PG13.5	6-12.5	20.4	20.4-20.7	10	27/24
PGB16-14B	PGB16-14G	PG16	8.5-14	22.5	22.5-22.8	10.8	30/27
PGB19-14B	PGB19-14G	PG19	6-14	23.5	24.1-24.5	11	33/27
PGB21-18B	PGB21-18G	PG21	12.5-18	28.3	28.3-28.7	12	36/33
PGB25-20B	PGB25-20G	PG25	14-20	30.1	30.1-30.3	13	36/37	20PCS
PGB29-25B	PGB29-25G	PG29	17-25	37.0	37.0-37.4	12	46/41	10PCS
PGB36-32B	PGB36-32G	PG36	24-32	47.0	47.0-47.4	14	57/52
PGB42-41B	PGB42-41G	PG42	30-41	54.0	54.0-54.4	15	64/62
PGB48-46B	PGB48-46G	PG48	35-46	59.3	59.3-59.7	15.5	70/65

thread NPT
NGB3/8-10B	NGB3/8-10G	NPT3/8	5-10	16.6	16.6-16.9	10	/22	50PCS
NGB1/2-12B	NGB1/2-12G	NPT1/2	6-12.5	20.9	20.9-21.3	10	/24	50PCS
NGB3/4-18B	NGB3/4-18G	NPT3/4	12.5-18	26.4	26.4-26.6	12	/33	20PCS
NGB1-25B	NGB1-25G	NPT1	17-25	33.2	33.2-33.4	15	/41	10PCS
NGB1-1/4-32B	NGB1-1/4-32G	NPT1-1/4	24-32	41.9	41.9-42.1	15	/52	10PCS

thread G
GGB3/8-10B	GGB3/8-10G	G3/8	5-10	16.6	16.6-16.9	10	22/22	50PCS
GGB1/2-12B	GGB1/2-12G	G1/2	6-12.5	20.9	20.9-21.3	10	27/24	50PCS
GGB3/4-18B	GGB3/4-18G	G3/4	12.5-18	26.4	26.4-26.6	12	36/33	20PCS
GGB1-25B	GGB1-25G	G1	17-25	33.2	33.2-33.4	15	46/41	10PCS
GGB1-1/4-32B	GGB1-1/4-32G	G1-1/4	24-32	41.9	41.9-42.1	15	57/52	10PCS

MGB双孔型号

型号 Item No		螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F
黑色 Black	灰白色 White	螺牙规格 Thread	适应电缆外径 CableRange Φ	螺纹外径 Thread O.D. D1	机板口径 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F
2孔
MGB16-H2-04B	MGB16-H2-04G	M16*1.5	3-4.1	16	16-16.3	15	22/22
MGB20-H2-06B	MGB20-H2-06G	M20*1.5	4.3-6.1	20	20-20.3	15	27/27
MGB25-H2-09B	MGB25-H2-09G	M25*1.5	6.4-8.7	25	25-25.3	15	33/33
PGB9-H2-04B	PGB9-H2-04G	PG9	3-4.1	15.2	15.2-15.8	8.2	22/19
PGB13.5-H2-06B	PGB13.5-H2-06G	PG13.5	4.3-6.1	20.4	20.4-20.7	10	27/24
PGB16-H2-09	PGB16-H2-09G	PG16	6.4-8.7	22.5	22.5-22.8	10.8	30/27
