日成SPK型平口电缆接头

日成SPK型平口电缆接头

日成SPK型平口电缆接头


日成SPK型平口电缆接头 日成SPK型平口电缆接头

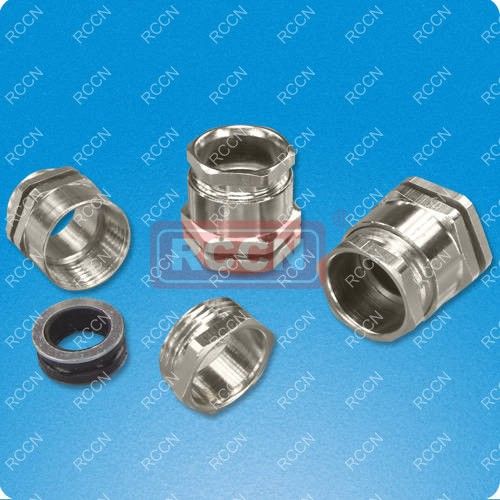

产品材质:A.C.F部位均采用黄铜镀镍制成.D采用铁制垫片.B.E采用丁腈橡胶(NBR)制成。
防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP54。
本品外部结构可做圆体不带六角边。型号例:SPK-M20/R
本品与JIS，PJ平口接头为薄壁型，整体高度小。

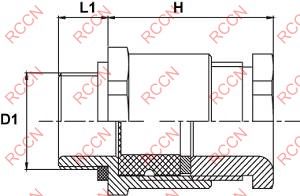

型号
Item No

螺牙规格

Thread

适应电缆CableRange
Φ

螺纹外径Thread
O.D.
D1

机板口径Panel
Mounting
Hole

螺纹长度Thread
Length
L1

接合长度Joint
Length
H

板手Spanner
size
D2

包装Std.Pkg
Pcs
德制螺纹
 100PCS
SPK-PG-7 PG-7 6-8 12.5 12.5-12.8 5 15 15
SPK-PG-9 PG-9 6-8 15.2 15.2-15.8 6 17 17
SPK-PG-9 PG-9 8-10 15.2 15.2-15.8 6 17 17
SPK-PG-11 PG-11 6-8 18.6 18.6-18.9 6 17 20
SPK-PG-11 PG-11 8-10 18.6 18.6-18.9 6 17 20
SPK-PG-11 PG-11 10-12 18.6 18.6-18.9 6 18 20
SPK-PG-13.5 PG-13.5 12-14 20.4 20.4-20.7 7 19.5 24
公制螺纹
 100PCS
SPK-M12*1.5 M12*1.5 6-8 12 M12*1.5 5 15 15
SPK-M16S*1.5 M16*1.5 6-8 16 M16*1.5 6 17 17
SPK-M16*1.5 M16*1.5 8-10 16 M16*1.5 6 17 17
SPK-M18S*1.5 M18*1.5 6-8 18 M18*1.5 6 17 20
SPK-M18*1.5 M18*1.5 8-10 18 M18*1.5 6 17 20
SPK-M18D*1.5 M18*1.5 10-12 18 M18*1.5 6 18 20
SPK-M20*1.5 M20*1.5 12-14 20 M20*1.5 7 19.5 24
SPK-M25*1.5 M25*1.5 14-18 25 M25*1.5 7 32.5 30/34
SPK-M32*1.5 M32*1.5 17-23 32 M32*1.5 8 32.5 36/40 20PCS
SPK-M36*1.5 M36*1.5 22-27 36 M36*1.5 8 35 45/48
SPK-M40*1.5 M40*1.5 26-33 40 M40*1.5 9 35 50/55 5PCS
SPK-M50*1.5 M50*1.5 32-41 50 M50*1.5 9 37 58/65
SPK-M56*2.0 M56*1.5 40-49 56 M56*1.5 9 40 65/70
SPK-M63*1.5 M63*1.5 48-57 63 M63*1.5 10 40 75/80
