日成：产品目录 >>电缆接头金属接头 >>日成EXL隔爆铠装金属电缆接头

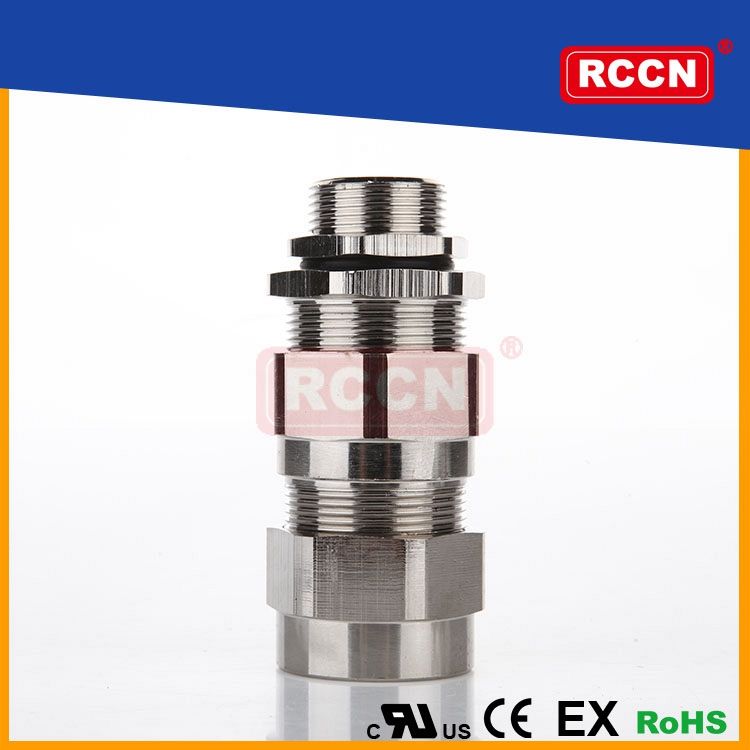

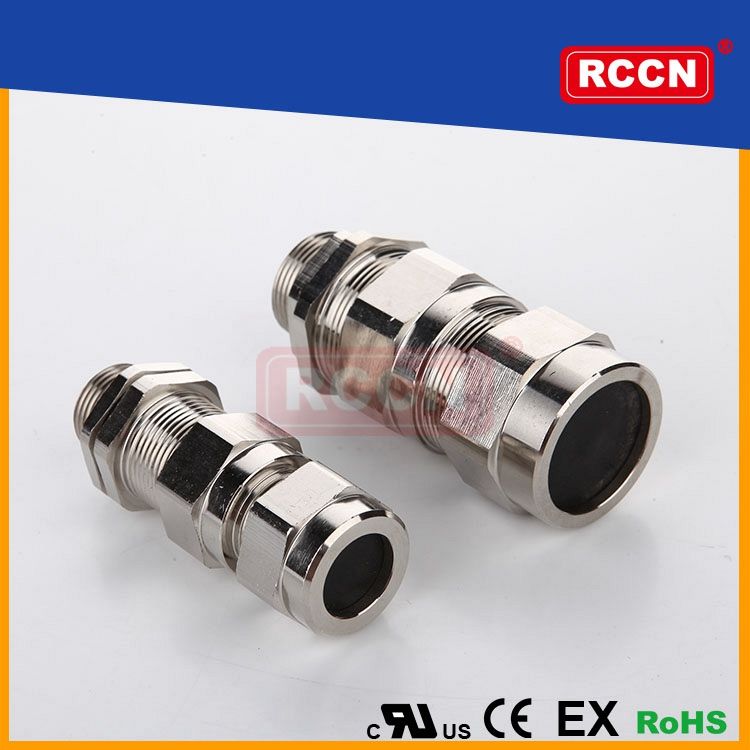

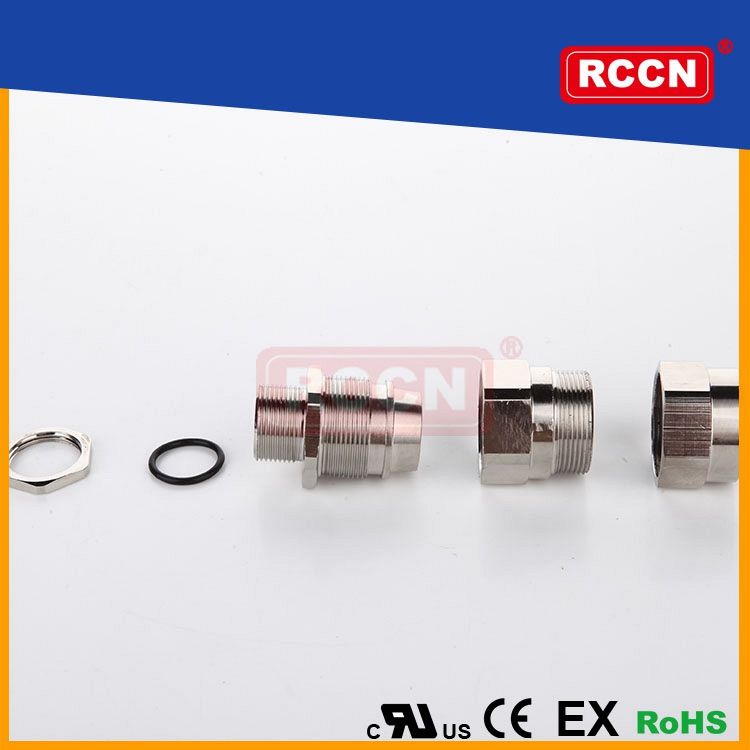

日成EXL隔爆铠装金属电缆接头

目录页码：A46页

型号Item No.	螺纹长度 Thread Length L1	本体橡胶 Inner sealing E2	顶部橡胶 Outer sealing E1	屏蔽层 Tape braid	配套螺母上限板厚 +Nut Max platethick	接合长度 Joint Length H	板手 Spanner SW A/F	包装 Std.Pkg. pcs
公制螺纹 M
EXL-M16×1.5-13	16	4-8.5	8.5-13.5	≦0.35	≦10.5	78	24	50PCS
EXL-M16×1.5-16	16	8-11.5	11.5-16	≦0.35	≦10.5	78	24
EXL-M20×1.5-13	16	4-8.5	8.5-13.5	≦0.35	≦10.5	78	24
EXL-M20×1.5-16	16	8-11.5	11.5-16	≦0.35	≦10.5	78	24
EXL-M20×1.5-21	16	7-14	15.5-21	≦0.50	≦10.5	78	30	25PCS
EXL-M25×1.5-28	16	13-20	20-28	≦0.50	≦10.5	90	36
EXL-M32×1.5-34	16	19-26	26-34	≦0.55	≦10.5	105	44
EXL-M40×1.5-41	16	25-32	33-41	≦0.80	≦10.5	113	54	1PCS
EXL-M50×1.5-46	16	32-38	39-46	≦0.80	≦10.5	125	64
EXL-M50×1.5-53	16	36-44	45-53	≦0.80	≦10.5	125	64
EXL-M63×1.5-60	19	42-50	52-60	≦0.80	≦13.5	125	81
EXL-M63×1.5-66	19	46-56	58-66	≦0.80	≦13.5	125	81
EXL-M75×1.5-66	19	54-62	64-72	≦1.00	≦13.5	131	96
EXL-M75×1.5-78	19	60-68	71-78	≦1.00	≦13.5	131	96
EXL-M80×2.0-84	19	62-72	77-84	≦1.00	≦13.5	170	110
EXL-M80×2.0-90	19	70-80	80-90	≦1.00	≦13.5	170	110
EXL-M85×2.0-90	19	70-80	80-90	≦1.00	≦13.5	170	110
EXL-M90×2.0-96	19	74-84	88-96	≦1.00	≦13.5	170	110
EXL-M90×2.0-100	19	80-90	90-100	≦1.00	≦13.5	170	110
EXL-M100×2.0-100	19	80-90	90-100	≦1.00	≦13.5	170	110
德制螺纹 PG
EXL-PG9-13	16	4-8.5	8.5-13.5	≦0.35	≦10.5	78	24	50PCS
EXL-PG9-16	16	8-11.5	11.5-16	≦0.35	≦10.5	78	24
EXL-PG13.5-13	16	4-8.5	8.5-13.5	≦0.35	≦10.5	78	24
EXL-PG13.5-16	16	8-11.5	11.5-16	≦0.35	≦10.5	78	24
EXL-PG13.5-21	16	7-14	15.5-21	≦0.50	≦10.5	78	30	25PCS
EXL-PG21-28	16	13-20	20-28	≦0.50	≦10.5	90	36
EXL-PG29-34	16	19-26	26-34	≦0.55	≦10.5	105	44
EXL-PG36-41	16	25-32	33-41	≦0.80	≦10.5	113	54	1PCS
EXL-PG42-46	16	32-38	39-46	≦0.80	≦10.5	125	64
EXL-PG42-53	16	36-44	45-53	≦0.80	≦10.5	125	64
EXL-PG48-60	19	42-50	52-60	≦0.80	≦13.5	125	81
EXL-PG48-66	19	46-56	58-66	≦0.80	≦13.5	125	81
美制螺纹 NPT
EXL-NPT1/2-13	16	4-8.5	8.5-13.5	≦0.35	≦10.5	78	24	50PCS
EXL-NPT1/2-16	16	8-11.5	11.5-16	≦0.35	≦10.5	78	24
EXL-NPT1/2-13	16	4-8.5	8.5-13.5	≦0.35	≦10.5	78	24
EXL-NPT1/2-16	16	8-11.5	11.5-16	≦0.35	≦10.5	78	24
EXL-NPT1/2-21	16	7-14	15.5-21	≦0.50	≦10.5	78	30	25PCS
EXL-NPT3/4-28	16	13-20	20-28	≦0.50	≦10.5	90	36
EXL-NPT1-34	16	19-26	26-34	≦0.55	≦10.5	105	44
EXL-NPT1-1/4-41	16	25-32	33-41	≦0.80	≦10.5	113	54	1PCS
EXL-NPT1-1/2-46	16	32-38	39-46	≦0.80	≦10.5	125	64
EXL-NPT1-1/2-53	16	36-44	45-53	≦0.80	≦10.5	125	64
EXL-NPT2-60	19	42-50	52-60	≦0.80	≦13.5	125	81
EXL-NPT2-66	19	46-56	58-66	≦0.80	≦13.5	125	81
EXL-NPT2-1/2-66	19	54-62	64-72	≦1.00	≦13.5	131	96
EXL-NPT2-1/2-78	19	60-68	71-78	≦1.00	≦13.5	131	96
EXL-NPT3-96	19	74-84	88-96	≦1.00	≦13.5	170	110
EXL-NPT3-100	19	80-90	90-100	≦1.00	≦13.5	170	110
EXL-NPT3-1/2-100	19	80-90	90-100	≦1.00	≦13.5	170	110
英制螺纹 G
EXL-G1/2-13	16	4-8.5	8.5-13.5	≦0.35	≦10.5	78	24	50PCS
EXL-G1/2-16	16	8-11.5	11.5-16	≦0.35	≦10.5	78	24
EXL-G1/2-13	16	4-8.5	8.5-13.5	≦0.35	≦10.5	78	24
EXL-G1/2-16	16	8-11.5	11.5-16	≦0.35	≦10.5	78	24
EXL-G1/2-21	16	7-14	15.5-21	≦0.50	≦10.5	78	30	25PCS
EXL-G3/4-28	16	13-20	20-28	≦0.50	≦10.5	90	36
EXL-G1-34	16	19-26	26-34	≦0.55	≦10.5	105	44
EXL-G1-1/4-41	16	25-32	33-41	≦0.80	≦10.5	113	54	1PCS
EXL-G1-1/2-46	16	32-38	39-46	≦0.80	≦10.5	125	64
EXL-G1-1/2-53	16	36-44	45-53	≦0.80	≦10.5	125	64
EXL-G2-60	19	42-50	52-60	≦0.80	≦13.5	125	81
EXL-G2-66	19	46-56	58-66	≦0.80	≦13.5	125	81
EXL-G2-1/2-66	19	54-62	64-72	≦1.00	≦13.5	131	96
EXL-G2-1/2-78	19	60-68	71-78	≦1.00	≦13.5	131	96
EXL-G3-96	19	74-84	88-96	≦1.00	≦13.5	170	110
EXL-G3-100	19	80-90	90-100	≦1.00	≦13.5	170	110
EXL-G3-1/2-100	19	80-90	90-100	≦1.00	≦13.5	170	110
