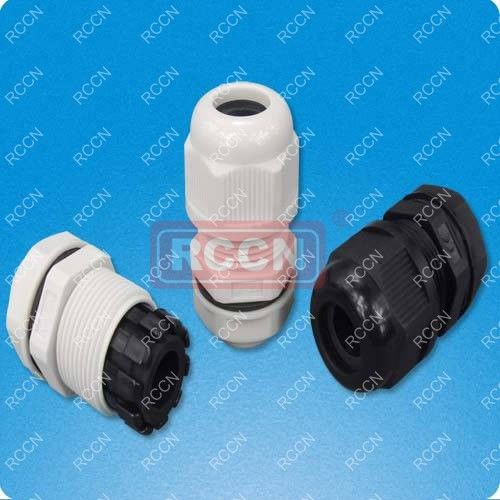

日成MG型电缆接头

螺牙规格:公制螺牙(Metric/EN50262)。

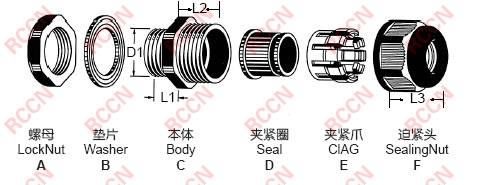

产品材质:A.C.E.F部位均采用环保尼龙66(NYLON66)原料制成.B.D采用耐油丁
              腈橡胶制成。
产品认证:欧洲CE 欧洲环保SGS,REACH,防爆EX认证。
防火等级:UL94V-2。
工作温度:静态-40°C至85°C。
防护等级:在规定的卡口范围内,并使用防水垫片及夹紧圈旋紧迫紧头,达到IP68。
颜色种类:浅灰色、黑色。
使用方法:先将本体穿于机板,再以螺母扭紧固定,线缆穿过迫紧头,扭紧迫紧头将
               其固定。
产品特性:夹紧爪与夹紧圈分体成型之设计双重橡胶防尘水功能,配合迫紧头装配
               省时便利,夹紧电缆范围大,抗拉力更强,可防水、防尘、抗盐、耐酸碱、
               酒精、油、脂及一般溶剂。应用于电缆出线端的固定保护及密封防尘水。
更多选择:加长型螺纹适用于厚机板。
说明:本品为耐油丁腈橡胶结构,为老款产品。
新款型号为:MGA型代替。
目录页码：A9页

型号Item No.		螺牙规格 Thread	适用电缆外径 CableRange ￠	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg. pcs
灰白色 White	黑色 Black	螺牙规格 Thread	适用电缆外径 CableRange ￠	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F	包装 Std.Pkg. pcs
MG12W-05	MG12B-05	M12×1.5	3-5.3	12	12-12.3	9	19	100PCS
MG12W-08	MG12B-08	M12×1.5	4-8	12	12-12.3	9	19
MG16W-07	MG16B-07	M16×1.5	4-7	16	16-16.3	15	22
MG16W-10	MG16B-10	M16×1.5	6-10	16	16-16.3	15	22
MG20W-11	MG20B-11	M20×1.5	6-11	20	20-20.3	15	27
MG20W-14	MG20B-14	M20×1.5	9-14	20	20-20.3	15	27
MG25W-16	MG25B-16	M25×1.5	10-16	25	25-25.3	15	33
MG25W-18	MG25B-18	M25×1.5	13-18	25	25-25.3	15	33
MG32W-22	MG32B-22	M32×1.5	15-22	32	32-32.3	15	41	50PCS
MG32W-25	MG32B-25	M32×1.5	18-25	32	32-32.3	15	41
MG40W-25	MG40B-25	M40×1.5	20-25	40	40-40.3	15	50
MG40W-30	MG40B-30	M40×1.5	24-30	40	40-40.3	15	50
MG50W-32	MG50B-32	M50×1.5	26-32	50	50-50.3	15	62	20PCS
MG50W-40	MG50B-40	M50×1.5	30-40	50	50-50.3	15	62
MG63W-46	MG63B-46	M63×1.5	38-46	63	63-63.3	24	75
MG63W-50	MG63B-50	M63×1.5	40-50	63	63-63.3	24	75
