日成：产品目录 >>电缆接头金属接头 >>日成NBF型内螺纹金属软管接头

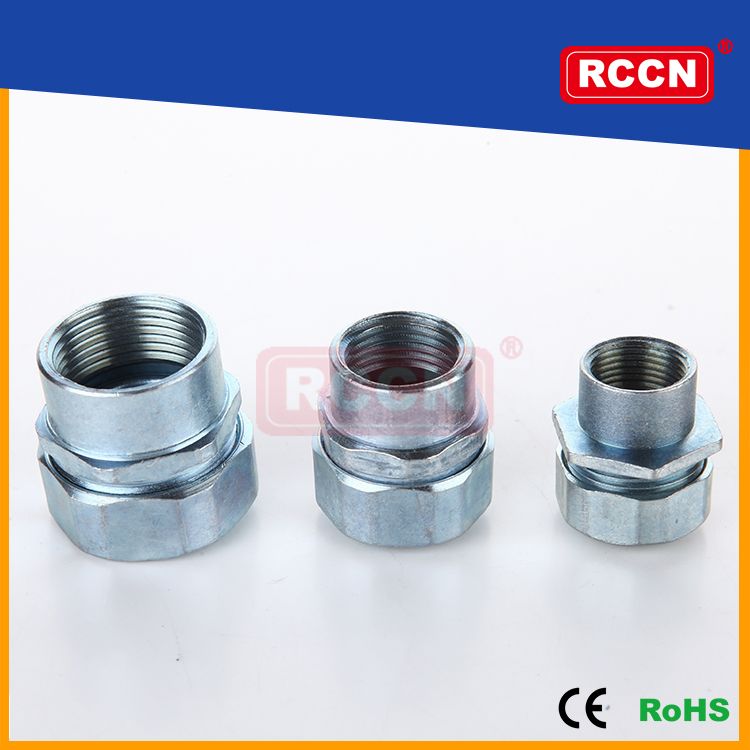

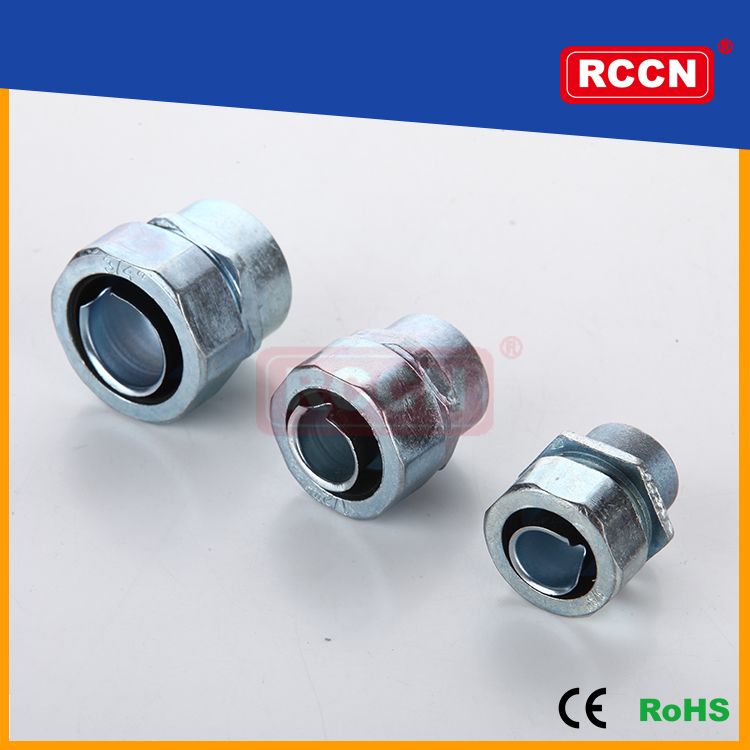

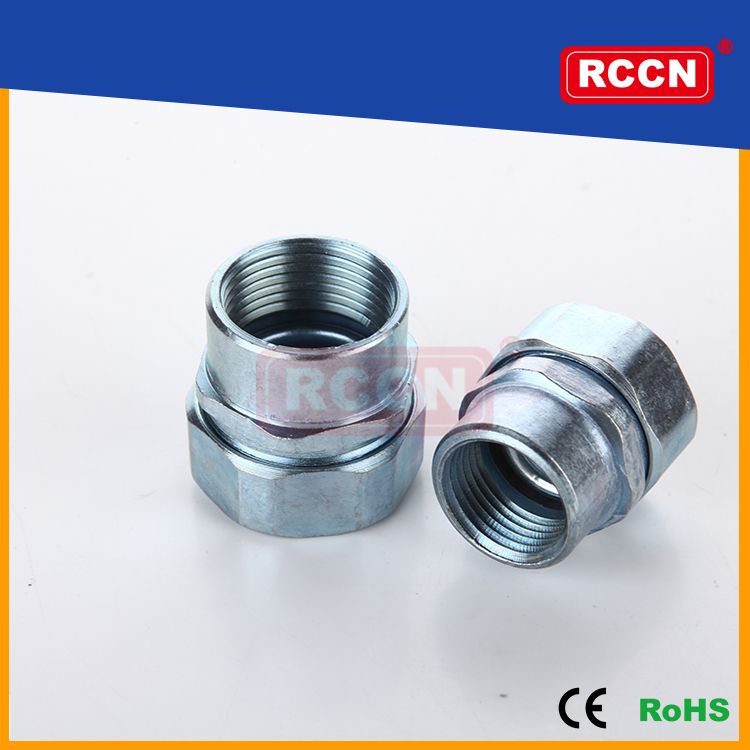

日成NBF型内螺纹金属软管接头

螺牙规格:管螺纹G

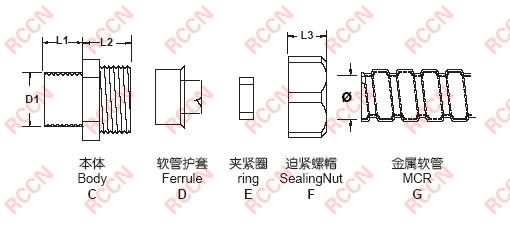

产品材质:C.F部位均采用优质加厚型锌合金制成.E采用丁腈橡胶(NBR)制成.
D为铁皮压铸制成.
产品认证:欧洲CE,欧洲环保RoHS
产品特性: 1.内螺纹型用于接带螺纹钢管或配有外螺纹的连接件均可.
2.除以下标准规格外,可另按需求任意变动大小及螺纹标准.
目录页码:A82

型号Item No.		螺牙标准 Thread	配套日成金属软管MCR			螺纹外径 Thread O.D. D1	螺纹长度 Thread Length L1	接合长度 Joint Length L2+L3	包装 Packing pcs
锌合金	黄铜镀镍	螺牙标准 Thread	对应型号	公制	英制	螺纹外径 Thread O.D. D1	螺纹长度 Thread Length L1	接合长度 Joint Length L2+L3	包装 Packing pcs
管螺纹 NBG-G
NBF-04G	TNBF-04G	G3/8"	MCR-04	13	3/8"	16.5	8	18	100
NBF-05G	TNBF-05G	G1/2"	MCR-05	16	1/2"	21.3	11	23	100
NBF-06G	TNBF-06G	G3/4"	MCR-06	20	3/4"	26.6	14	22	50
NBF-08G	TNBF-08G	G1"	MCR-08	25	1"	33.4	15	28	50
NBF-10G	TNBF-10G	G1 1/4"	MCR-10	32	1 1/4"	42.1	15	30	25
NBF-12G	TNBF-12G	G1 1/2"	MCR-12	38	1 1/2"	47.8	16	32	25
NBF-16G	TNBF-16G	G2"	MCR-16	51	2"	59.6	18	34	10
NBF-20G		G2 1/2"	MCR-20	64	2 1/2"	75.1	22	38	10
NBF-24G		G3"	MCR-24	80	3"	87.8	22	46	5
NBF-32G		G4"	MCR-32	100	4"	113	24	50	5
公制螺纹 NBF-M
NBF-04M	TNBF-04M	M16*1.5	MCR-04	13	3/8"	16	8	18	100
NBF-05M	TNBF-05M	M20*1.5	MCR-05	16	1/2"	20	11	23	100
NBF-06M	TNBF-06M	M25*1.5	MCR-06	20	3/4"	25	14	22	50
NBF-08M	TNBF-08M	M32*1.5	MCR-08	25	1"	32	15	28	50
NBF-10M	TNBF-10M	M40*1.5	MCR-10	32	1 1/4"	40	15	30	25
NBF-12M	TNBF-12M	M50*1.5	MCR-12	38	1 1/2"	50	16	32	25
NBF-16M	TNBF-16M	M63*1.5	MCR-16	51	2"	63	18	34	10
