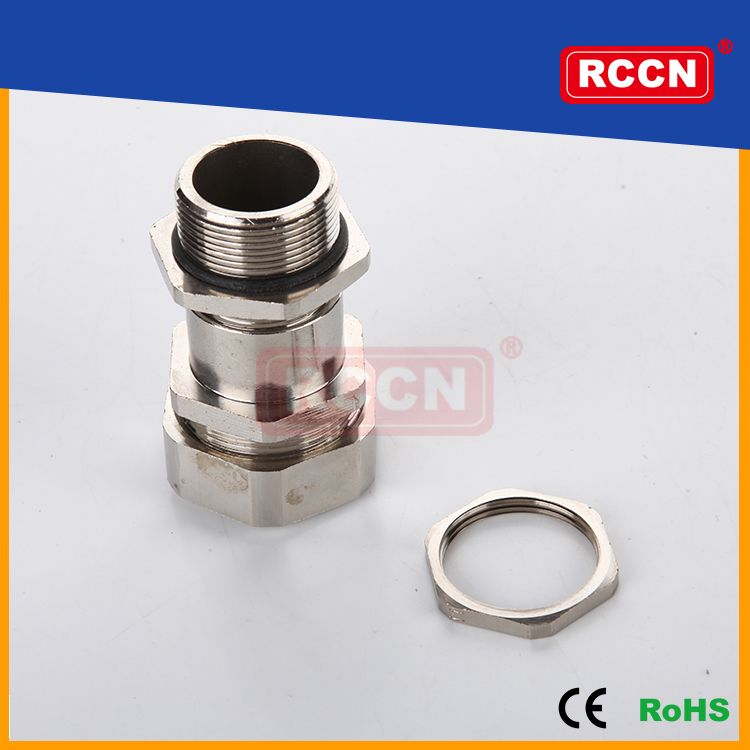

日成NBL型金属软管防水接头
 |

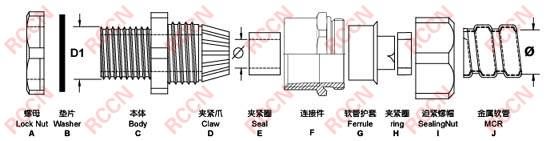

| 螺牙规格:管螺纹G/PF牙,公制螺纹Metric,德制螺纹PG 产品材质:A.C.F I部位均采用黄铜镀镍制. B.E.H采用丁腈橡胶(NBR) 制成.G为铁皮制成. 产品认证:欧洲CE,欧洲环保RoHS 颜色种类:金属色(黄) 防护等级:IP67, 如需IP68需配套日成含胶管SCM二次保护接头. 工作温度:-40°C至100°C,瞬间可耐热达120°C. 产品特性: 1.外型美观,结构紧密,强度更高. 2.软管护套设计与软管相扣接紧之设计,配合迫紧头 装配省时便利,抗拉力特强, 3.可防水、防尘、抗盐、耐酸碱、酒精、油、脂及 一般溶剂. 4.除以下标准规格外,可另按需求任意变动大小及螺 纹标准. 备 注:成品均配带螺母A及防水垫片B,可定制特殊规格不同 的螺纹和配套和管. 目录页码:A79 |
| 型号Item No. | 螺牙标准 Thread G/M/PG |
适用电缆 |
配套日成金属软管MCR Suitable RCCN metal flexible conduit MCR |
螺纹外径 Thread O.D. D1 |
螺纹长度 Thread Length L1 |
||
| 对应型号 Corresponding item no |
公制 Metric ø |
英制 British |
|||||
|
公制螺牙/Metric thread NBL-M
|
|||||||
| NBL-03M | M16*1.5 | 6-10 | MCR-03 | 10 | 1/4 | M16*1.5 | 8 |
| NBL-04M | M16*1.5 | 6-10 | MCR-04 | 13 | 3/8" | M16*1.5 | 11 |
| NBL-05M | M20*1.5 | 8-12 | MCR-05 | 16 | 1/2" | M20*1.5 | 11 |
| NBL-06M | M25*1.5 | 10-14 | MCR-06 | 20 | 3/4" | M25*1.5 | 14 |
| NBL-08M | M32*1.5 | 15-22 | MCR-08 | 25 | 1" | M32*1.5 | 15 |
| NBL-10M | M40*1.5 | 18-25 | MCR-10 | 32 | 11/4" | M40*1.5 | 15 |
| NBL-12M | M50*1.5 | 26-32 | MCR-12 | 38 | 1 1/2 | M50*1.5 | 16 |
| NBL-16M | M63*1.5 | 37-44 | MCR-16 | 51 | 2" | M63*1.5 | 18 |
| NBL-20M | M76*2 | 42-52 | MCR-20 | 64 | 2 1/2" | M76*2 | 22 |
| NBL-24M | M88*2 | 55-62 | MCR-24 | 80 | 3" | M88*2 | 22 |
| NBL-32M | M114*2 | 78-84 | MCR-32 | 100 | 4" | M114*2 | 24 |
|
德制螺纹/Metric thread NBL-P
|
|||||||
| NBL-03P | PG9 | 4-8 | MCR-03 | 10 | 1/4" | 15.2 | 8 |
| NBL-04P | PG11 | 6-10 | MCR-04 | 13 | 3/8" | 18.6 | 9 |
| NBL-05P | PG13.5 | 8-12 | MCR-05 | 16 | 1/2" | 20.4 | 11 |
| NBL-06P | PG21 | 13-18 | MCR-06 | 20 | 3/4" | 28.3 | 14 |
| NBL-08P | PG29 | 18-25 | MCR-08 | 25 | 1" | 37.0 | 15 |
| NBL-10P | PG29 | 18-25 | MCR-10 | 32 | 1 1/4" | 37.0 | 15 |
| NBL-12P | PG36 | 26-32 | MCR-12 | 38 | 11/2" | 47.0 | 16 |
| NBL-16P | PG48 | 37-44 | MCR-16 | 51 | 2" | 59.3 | 18 |
|
管螺纹/Tube thread NBL-G
|
|||||||
| NBL-03G | G3/8" | 4-8 | MCR-03 | 10 | 1/4" | 16.5 | 8 |
| NBL-04G | G3/8" | 6-10 | MCR-04 | 13 | 3/8" | 16.5 | 8 |
| NBL-05G | G1/2" | 8-12 | MCR-05 | 16 | 1/2" | 21.3 | 11 |
| NBL-06G | G3/4" | 13-18 | MCR-06 | 20 | 3/4" | 26.6 | 14 |
| NBL-08G | G1" | 15-22 | MCR-08 | 25 | 1" | 33.4 | 15 |
| NBL-10G | G1 1/4" | 22-28 | MCR-10 | 32 | 11/4" | 42.1 | 15 |
| NBL-12G | G1 1/2" | 26-32 | MCR-12 | 38 | 11/2" | 47.8 | 16 |
| NBL-16G | G2" | 37-44 | MCR-16 | 51 | 2 | 59.6 | 18 |
