上海日成电子有限公司RCCN为全球需求者提供超过五千种规格以上高质量配线器材:电缆接头 ,金属接头,尼龙软管,金属软管,金属软管接头等,在工业设计、机械设计等配电柜综合布线解决方案.专业服务于全球外资及中国品牌有电缆接头需求的企业,产品通过CE,ROHS,REACH国际认证.为您提供方便快捷的接头规格尺寸查询,满足您不同布线系统需要,让您的设计方案更完美性价比,达到最佳效果!

金属锁紧型软管接头

螺牙规格:公制螺牙(Metric).德制螺牙(DIN PG)，管制螺牙(G/PF)，美制螺牙(NPT)。

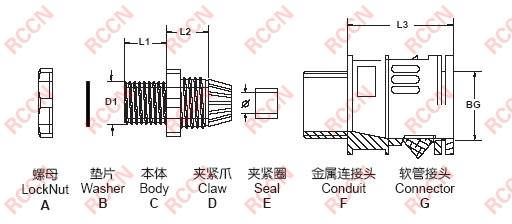

产品材质:A.C.F.G部位均采用优良黄铜镀镍制成.D采用尼龙制成.B.E采用丁腈橡胶(NBR)制成.
产品认证:欧洲CE:EN50262
防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP67.
颜色种类:A.C.F.G部位为黄色.D为白色.B.E为黑色.
工作温度:静态：-40℃到+110℃，短时间可以达到120℃ 动态：-20℃到80℃，短时间可以达到100℃
产品特性:配套锁紧式电缆接头,防电线松动,内锁扣和本体特殊设计,装卸只需拨插无需工具,大大缩短了安装时间
夹紧电缆范围大,抗拉力特强,可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂.
更多选择:备加长型至15MM或更长及多种范围夹紧圈。可定制各种螺纹。
备注:成品配防水垫片及锁紧螺母。
订货时型号后需注明对应软管BG的规格,如:BGL-M12B BG-07

型号Item No.	螺牙规格 Thread	适用电缆外径 CableRange ￠	对应软管 Tubing outer BG	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	板手 Spanner size A&F
BGL-M12B	M12×1.5	3-6	BG-07	12	12-12.3	6	16
BGL-M14B	M14×1.5	3-6	BG-07	14	14-14.3	6	16
BGL-M16B	M16×1.5	4-8	BG-10	16	16-16.3	7	18
BGL-M16B	M16×1.5	4-8	BG-12	16	16-16.3	7	18
BGL-M18B	M18×1.5	6-10	BG-12	18	18-18.3	8	20
BGL-M20B	M20×1.5	8-12	BG-15	20	20-20.3	8	22
BGL-M20B	M20×1.5	8-12	BG-17	20	20-20.3	8	22
BGL-M22B	M22×1.5	10-14	BG-17	22	22-22.3	9	24
BGL-M24B	M24×1.5	10-14	BG-17	24	24-24.3	10	27
BGL-M25B	M25×1.5	10-14	BG-17	25	25-25.4	10	28
BGL-M25B	M25×1.5	10-14	BG-23	25	25-25.4	10	28
BGL-M27B	M27×2.0	13-18	BG-23	27	27-27.4	11	30
BGL-M30B	M30×2.0	13-18	BG-29	30	30-30.4	11	32
BGL-M32B	M32×1.5	15-22	BG-29	32	32-32.4	11	36
BGL-M33B	M33×2.0	15-22	BG-29	33	33-33.4	11	36
BGL-M36B	M36×2.0	18-25	BG-29	36	36-36.4	11	42
BGL-M40B	M40×1.5	18-25	BG-36	40	40-40.4	12	42
BGL-M50B	M50×1.5	26-32	BG-48	50	50-50.4	13	56
BGL-M63B	M63×1.5	37-44	BG-48	63	63-63.4	14	70
BGL-M72B	M72×2.0	42-52	BG-48	72	72-72.4	15	75

型号Item No.	螺牙规格 Thread	适用电缆外径 CableRange ￠	对应软管 Tubing outer BG	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	接合长度 Joint Length L2	板手 Spanner size A&F
PG德制螺纹
BGL-PG7B	PG-7	3-6	BG-07	12.5	12.5-12.8	6	19	16
BGL-PG9B	PG-9	4-8	BG-10	15.2	15.2-15.8	7	19	16
BGL-PG11B	PG-11	6-10	BG-12	18.6	18.6-18.9	7	19	16
BGL-PG13.5B	PG-13.5	8-12	BG-12	20.4	20.4-20.7	8	23	22
BGL-PG13.5B	PG-13.5	8-12	BG-15	20.4	20.4-20.7	8	23	22
BGL-PG13.5B	PG-13.5	8-12	BG-17	20.4	20.4-20.7	8	23	22
BGL-PG16B	PG-16	10-14	BG-17	22.5	22.5-22.8	9	23	24
BGL-PG21B	PG-21	13-18	BG-23	28.3	28.3-28.7	11	28	30
BGL-PG29B	PG-29	18-25	BG-29	37.0	37.0-37.4	11	32	42
BGL-PG36B	PG-36	26-32	BG-36	47.0	47.0-47.4	13	38	52
BGL-PG42B	PG-42	32-38	BG-36	54.0	54.0-54.4	14	38	60
BGL-PG48B	PG-48	37-44	BG-48	59.3	59.3-59.7	14	38	64
G管螺纹
BGL-G 1/4B	G1/4"	3-6	BG-07	13.2	13.2-13.4	6	19	16
BGL-G 3/8B	G3/8"	4-8	BG-10	16.5	16.5-17.1	7	20	18
BGL-G 1/2B	G1/2"	8-12	BG-12	21.3	21.0-21.3	8	23	22
BGL-G 1/2B	G1/2"	8-12	BG-15	21.3	21.0-21.3	8	23	22
BGL-G 1/2B	G1/2"	8-12	BG-17	21.3	21.0-21.3	8	23	22
BGL-G 3/4B	G3/4"	13-18	BG-17	26.6	26.5-26.6	11	28	30
BGL-G 1B	G1"	15-22	BG-23	33.4	33.2-33.4	11	32	36
BGL-G 11/4B	G11/4"	22-28	BG-29	42.1	41.9-42.1	12	36	48
BGL-G 11/2B	G11/2"	26-32	BG-36	47.8	47.8-48.0	13	38	52
BGL-G 2B	G 2"	37-44	BG-48	59.6	59.6-60.1	14	37	64
NPT美制螺纹
BGL-NPT 3/8"B	NPT 3/8"	4-8	BG-10	16.5	16.5-17.1	7	20	18
BGL-NPT 1/2"B	NPT 1/2"	8-12	BG-12	21.3	21.0-21.3	8	23	22
BGL-NPT 3/4"B	NPT 3/4"	13-18	BG-15	26.6	26.5-26.6	11	28	30
BGL-NPT 1"B	NPT 1"	15-22	BG-17	33.4	33.2-33.4	11	32	36
BGL-NPT 11/4"B	NPT 11/4"	22-28	BG-17	42.1	41.9-42.1	12	36	48
BGL-NPT 11/2"B	NPT 11/2"	26-32	BG-23	47.8	47.8-48.0	13	38	52
BGL-NPT 2"B	NPT 2"	37-44	BG-29	59.6	59.6-60.1	14	37	64
