产品信息:

042 RCCN 日成阻燃配线槽

(低烟微卤环保型)
WIRING DUCT SOTTEDCEROHS

wiring duct

产品材质:采用低烟微卤素硬质PVC料制成,环保无污染,不含铅等有毒物
产品认证:欧洲CE:C4M20504-1104-E-16 欧洲环保RoHS:SHE549670
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳
产品构造:由槽底及槽盖组成，底槽两侧设有出线孔。
颜 色:灰色,其它颜色均可订做.
工作温度:-25度持续高温至75度,瞬间可耐热达85度.
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性: 1.反扣式槽盖与槽体设计组合後绝不脱落，且接合面
平滑,不割伤手及擦损附近配线
2.配线槽70度内不易断裂,变形,变色,装配省时便利
3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:可按需求生产定制其它长度.
规格以槽盖槽底组合后外部宽高为准


日成抗折UL/CE/ROHS环保阻燃配线槽
免费提供样品.欢迎索取
日成线槽月产量10-30万支.标准每支两米.可任意定制所需长度.
完成可以代替美国,西班牙,意大利,台湾,日本各大线槽厂的产品.
符合CE/ROHS环保各国际标准.单价更底.交货更准更快.
我们将是您现在理想的合用伙伴!

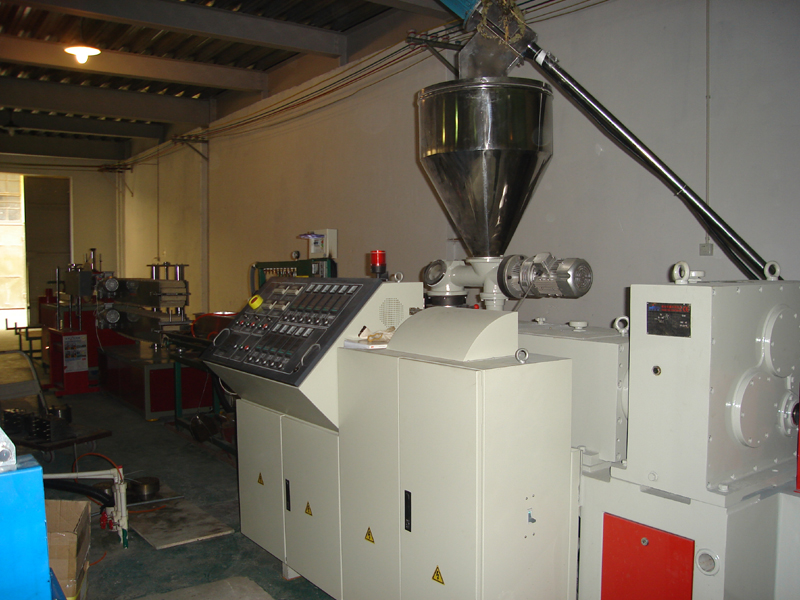

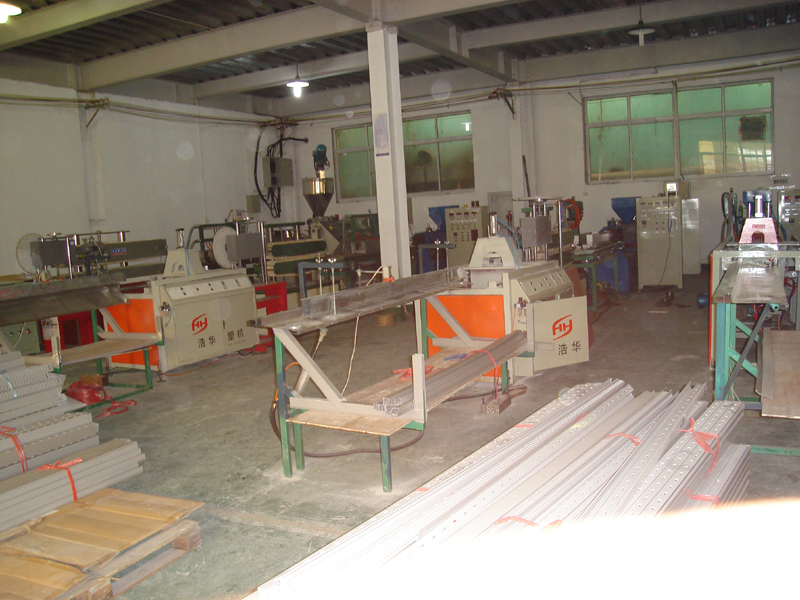

产品详细描述:我厂专业生产塑料PVC线槽.形状外观优美.从原料,调色,模具设计到生产加工有着精湛的加工技术.生产的产品尺寸稳定,表面光洁.抗老化30-50年,完全阻燃,达欧美环保要求.强度大,韧性超强,耐高底温不变形,槽底槽盖组后后紧密,产品研发设计安装方便快速等特点.欢迎联系!

底部安装尺寸依照DIN43659标准
以下为线槽各规格尺寸,点击文字可查看图纸

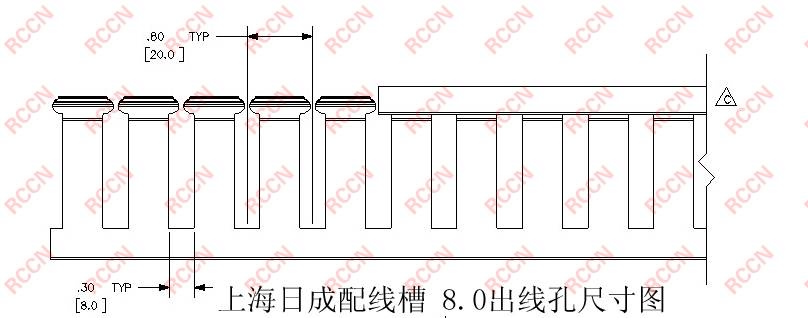

1线槽边孔尺寸出线图(8.0MM/VDR型)
2线槽边孔尺寸出线图(5.0MM/HVD型)

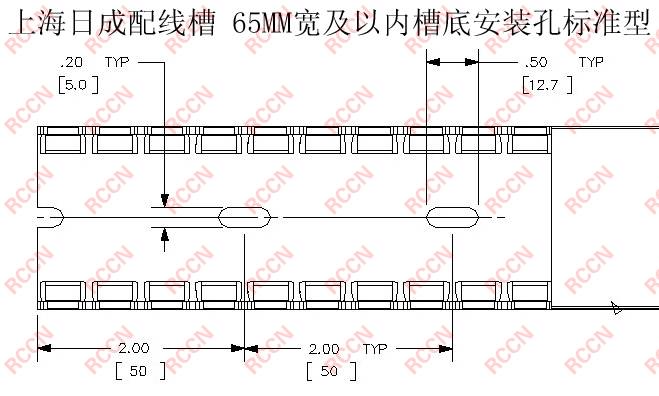

3线槽底孔尺寸安装图(适用65MM宽以内线槽)-5.0 一排

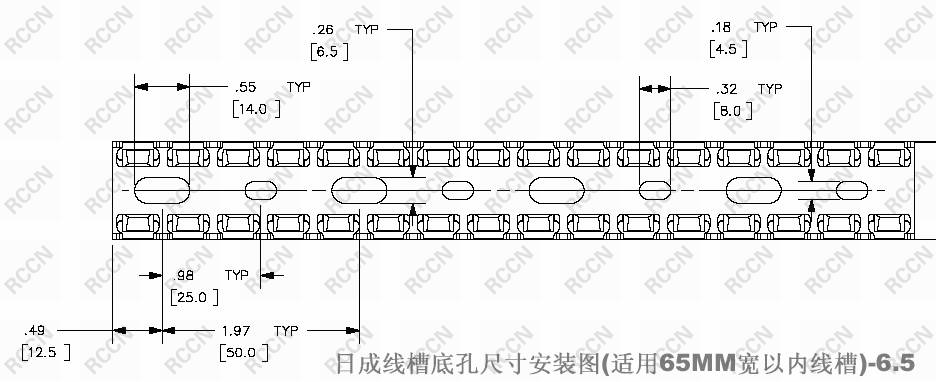

4线槽底孔尺寸安装图(适用65MM宽以内线槽)-4.5/6.5 一排(一大一小孔)

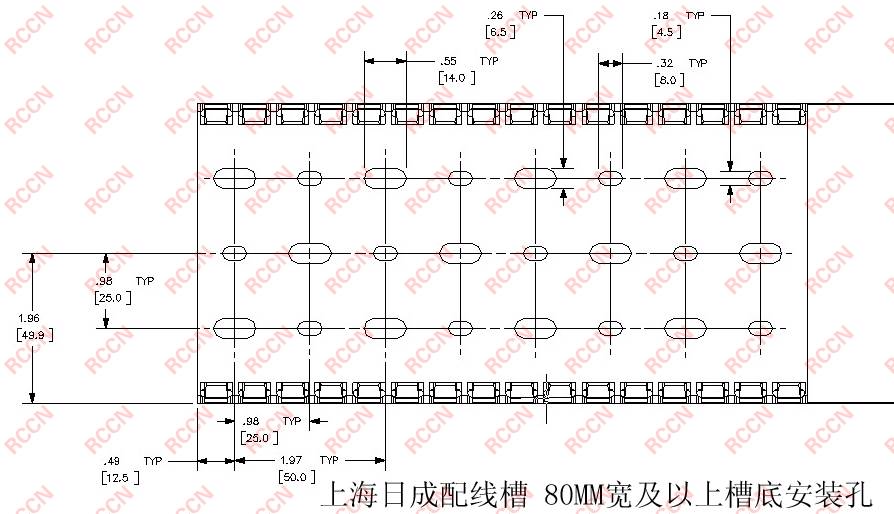

5线槽底孔尺寸安装图(适用80 100 120 140MM宽线槽,三排)

线槽图纸

?

如您需要的规格是我们没有的,请提供图纸或实物,我们可以生产
以上所有线槽图片均为实物拍照
线槽的认证列表

Part No..
宽*高
A
B
C
D
E
F
H
T
米/箱
14AWG/PCS
VDR1616F
16*16
16
16
16
8.5
8.0
20
14.5
1.3
 ?
4-8
VDR2020F
20*20
20
20
20
12.5
8.0
20
18.5
1.3
 ?
5-12
VDR1525F
15*25
15
25
15
15.5
8.0
20
23.5
1.4
 ?
5-12
VDR2025F
20*25
20
25
20
15.5
8.0
20
23.5
1.4
 ?
5-12
VDR2525F
25*25
25
25
25
15.5
8.0
20
23.5
1.4
 ?
10-25
VDR2530F
25*30
25
30
25
20.0
8.0
20
28.5
1.4
 ?
15-25
VDR3030F
30*30
30
30
30
20.0
8.0
20
28.5
1.4
 ?
15-25
VDR2030F
20*30
20
30
20
21.5
8.0
20
31.5
1.3
 ?
15-25
VDR3333F
33*33
33
333
33
21.5
8.0
20
31.5
1.4
 ?
25-45
VDR3535F
35*35
35
35
35
22.5
8.0
20
32.5
1.4
 ?
40-45
VDR2540F
25*40
25
40
25
28.5
8.0
20
38.5
1.4
 ?
20-25
VDR4040F
40*40
40
40
40
28.5
8.0
20
38.5
1.4
 ?
60-70
VDR6040F
60*40
60
40
60
27.5
8.0
20
37.8
1.6
 ?
100-115
VDR8040F
80*40
80
40
80
28.5
8.0
20
38.5
2.0
 ?
120-135
VDR2545F
25*45
25
45
25
33.5
8.0
20
43.5
1.4
 ?
20-25
VDR3345F
33*45
33
45
33
33.5
8.0
20
43.5
1.2
 ?
40-55
VDR4545F
45*45
45
45
45
33.5
8.0
20
43.5
1.5
 ?
60-70
VDR6545F
65*45
65
45
65
33.5
8.0
20
43.5
1.6
 ?
110-120
VDR2550F
25*50
25
50
25
38.5
8.0
20
48.5
1.6
 ?
20-25
VDR3050F
30*50
30
50
30
38.5
8.0
20
48.5
1.6
 ?
30-35
VDR3550F
35*50
35
50
35
38.5
8.0
20
48.5
1.6
 ?
40-45
VDR4050F
40*50
40
50
40
38.5
8.0
20
48.5
1.6
 ?
50-60
VDR4550F
45*50
45
50
45
38.5
8.0
20
48.5
1.6
 ?
60-70
VDR5050F
50*50
50
50
50
38.5
8.0
20
48.5
1.6
 ?
80-90
VDR6050F
60*50
60
50
60
38.5
8.0
20
48.5
1.6
 ?
85-95
VDR8050F
80*50
80
50
80
38.5
8.0
20
48.5
1.6
 ?
150-170
VDR10050F
100*50
100
50
100
38.5
8.0
20
48.5
1.6
 ?
200-240
VDR2060F
20*60
20
60
20
47.5
8.0
20
57.5
1.7
 ?
35-40
VDR2560F
25*60
25
60
25
47.5
8.0
20
57.5
1.6
 ?
40-45
VDR4060F
40*60
40
60
40
47.5
8.0
20
57.5
1.8
 ?
100-115
VDR6060F
60*60
60
60
60
47.5
8.0
20
57.5
2.0
 ?
120-135
VDR8060F
80*60
80
60
80
47.5
8.0
20
57.5
2.0
 ?
180-240
VDR11060F
110*60
110
60
110
47.5
8.0
20
57.5
2.0
 ?
220-280
VDR2565F
25*65
25
65
25
53.5
8.0
20
63.5
1.6
 ?
40-45
VDR3365F
33*65
33
65
33
53.5
8.0
20
63.5
1.6
 ?
60-75
VDR4565F
45*65
45
65
45
53.5
8.0
20
63.5
1.6
 ?
110-120
VDR6565F
65*65
65
65
65
53.5
8.0
20
63.5
1.6
 ?
180-200
VDR5075F
50*75
50
75
50
68.5
8.0
20
73.5
2.0
 ?
140-180
VDR7575F
75*75
75
75
75
68.5
8.0
20
73.5
2.0
 ?
220-270
VDR2580F
25*80
25
80
25
68.5
8.0
20
78.5
1.8
 ?
100-120
VDR3080F
30*80
30
80
30
68.5
8.0
20
78.5
2.0
 ?
110-130
VDR3580F
35*80
35
80
35
68.5
8.0
20
78.5
2.0
 ?
120-140
VDR4080F
40*80
40
80
40
68.5
8.0
20
78.5
1.8
 ?
120-135
VDR4580F
45*80
45
80
45
68.5
8.0
20
78.5
2.0
 ?
130-140
VDR5080F
50*80
50
80
50
68.5
8.0
20
78.5
1.8
 ?
150-190
VDR6080F
60*80
60
80
60
68.5
8.0
20
78.5
2.0
 ?
180-210
VDR8080F
80*80
80
80
80
68.5
8.0
20
78.5
2.0
 ?
240-290
VDR10080F
100*80
100
80
100
68.5
8.0
20
78.5
2.0
 ?
260-350
VDR12080F
120*80
120
80
120
68.5
8.0
20
78.5
2.0
 ?
260-350
VDR14080F
140*80
140
80
140
68.5
8.0
20
78.5
2.0
 ?
300-400
VDR33100F
33*100
33
100
33
88.5
8.0
20
98.5
2.0
 ?
110-160
VDR40100F
40*100
40
100
40
88.5
8.0
20
98.5
2.0
 ?
130-170
VDR50100F
50*100
50
100
50
88.5
8.0
20
98.5
2.0
 ?
220-250
VDR60100F
60*100
60
100
60
88.5
8.0
20
98.5
2.0
 ?
240-290
VDR80100F
80*100
80
100
80
88.5
8.0
20
98.5
2.0
 ?
260-350
VDR100100F
100*100
100
100
100
88.5
8.0
20
98.5
2.2
 ?
300-400



Part No..
宽*高
A
B
C
D
E
F
H
T
pack
14AWG/PCS
HVDR1616F
16*16
16
16
16
8.5
4.0
10
14.5
1.3
 ?
4-8
HVDR2020F
20*20
20
20
20
12.5
4.0
10
18.5
1.3
 ?
5-12
HVDR1525F
15*25
15
25
15
15.5
4.0
10
23.5
1.4
 ?
5-12
HVDR2025F
20*25
20
25
20
15.5
4.0
10
23.5
1.4
 ?
5-12
HVDR2525F
25*25
25
25
25
15.5
4.0
10
23.5
1.4
 ?
10-25
HVDR2530F
25*30
25
30
25
20.0
4.0
10
28.5
1.4
 ?
15-25
HVDR3030F
30*30
30
30
30
20.0
4.0
10
28.5
1.4
 ?
15-25
HVDR2233F
20*30
22
33
22
21.5
4.0
10
31.5
1.3
 ?
15-25
HVDR3333F
33*33
33
333
33
21.5
4.0
10
31.5
1.4
 ?
25-45
HVDR3535F
35*35
35
35
35
22.5
4.0
10
32.5
1.4
 ?
40-45
HVDR2540F
25*40
25
40
25
28.5
4.0
10
38.5
1.4
 ?
20-25
HVDR4040F
40*40
40
40
40
28.5
4.0
10
38.5
1.4
 ?
60-70
HVDR6040F
60*40
60
40
60
27.5
4.0
10
37.8
1.6
 ?
100-115
HVDR8040F
80*40
80
40
80
28.5
4.0
10
38.5
2.0
 ?
120-105
HVDR2545F
25*45
25
45
25
33.5
4.0
10
43.5
1.4
 ?
20-25
HVDR3345F
33*45
33
45
33
33.5
4.0
10
43.5
1.2
 ?
40-55
HVDR4545F
45*45
45
45
45
33.5
4.0
10
43.5
1.5
 ?
60-70
HVDR6545F
65*45
65
45
65
33.5
4.0
10
43.5
1.6
 ?
110-120
HVDR2550F
25*50
25
50
25
38.5
4.0
10
48.5
1.6
 ?
20-25
HVDR3050F
30*50
30
50
30
38.5
4.0
10
48.5
1.6
 ?
30-35
HVDR3550F
35*50
35
50
35
38.5
4.0
10
48.5
1.6
 ?
40-45
HVDR4050F
40*50
40
50
40
38.5
4.0
10
48.5
1.6
 ?
50-60
HVDR4550F
45*50
45
50
45
38.5
4.0
10
48.5
1.6
 ?
60-70
HVDR5050F
50*50
50
50
50
38.5
4.0
10
48.5
1.6
 ?
80-90
HVDR6050F
60*50
60
50
60
38.5
4.0
10
48.5
1.6
 ?
85-95
HVDR8050F
80*50
80
50
80
38.5
4.0
10
48.5
1.6
 ?
150-170
HVDR10050F
100*50
100
50
100
38.5
4.0
10
48.5
1.6
 ?
200-240
HVDR2060F
20*60
20
60
20
47.5
4.0
10
57.5
1.7
 ?
35-40
HVDR2560F
25*60
25
60
25
47.5
4.0
10
57.5
1.6
 ?
40-45
HVDR4060F
40*60
40
60
40
47.5
4.0
10
57.5
1.8
 ?
100-115
HVDR6060F
60*60
60
60
60
47.5
4.0
10
57.5
2.0
 ?
120-105
HVDR8060F
80*60
80
60
80
47.5
4.0
10
57.5
2.0
 ?
180-240
HVDR11060F
110*60
110
60
110
47.5
4.0
10
57.5
2.0
 ?
220-280
HVDR2565F
25*65
25
65
25
53.5
4.0
10
63.5
1.6
 ?
40-45
HVDR3365F
33*65
33
65
33
53.5
4.0
10
63.5
1.6
 ?
60-75
HVDR4565F
45*65
45
65
45
53.5
4.0
10
63.5
1.6
 ?
110-120
HVDR6565F
65*65
65
65
65
53.5
4.0
10
63.5
1.6
 ?
180-200
HVDR2580F
25*80
25
80
25
68.5
4.0
10
78.5
1.8
 ?
100-120
HVDR3080F
30*80
30
80
30
68.5
4.0
10
78.5
2.0
 ?
110-100
HVDR3580F
35*80
35
80
35
68.5
4.0
10
78.5
2.0
 ?
120-140
HVDR4080F
40*80
40
80
40
68.5
4.0
10
78.5
1.8
 ?
120-105
HVDR4580F
45*80
45
80
45
68.5
4.0
10
78.5
2.0
 ?
100-140
HVDR5080F
50*80
50
80
50
68.5
4.0
10
78.5
1.8
 ?
150-190
HVDR6080F
60*80
60
80
60
68.5
4.0
10
78.5
2.0
 ?
180-210
HVDR8080F
80*80
80
80
80
68.5
4.0
10
78.5
2.0
 ?
240-290
HVDR10080F
100*80
100
80
100
68.5
4.0
10
78.5
2.0
 ?
260-350
HVDR12080F
120*80
120
80
120
68.5
4.0
10
78.5
2.0
 ?
260-350
HVDR14080F
140*80
140
80
140
68.5
4.0
10
78.5
2.0
 ?
300-400
HVDR40100F
40*100
40
100
40
88.5
4.0
10
98.5
2.0
 ?
100-170
HVDR50100F
50*100
50
100
50
88.5
4.0
10
98.5
2.0
 ?
220-250
HVDR60100F
60*100
60
100
60
88.5
4.0
10
98.5
2.0
 ?
240-290
HVDR80100F
80*100
80
100
80
88.5
4.0
10
98.5
2.0
 ?
260-350
HVDR100100F
100*100
100
100
100
88.5
4.0
10
98.5
2.2
 ?
300-400
? 新增
HVDR5075F 50*75 50 75 50 68.5 4.0 10 73.5 2.0 ? 140-180
HVDR7575F 75*75 75 75 75 68.5 4.0 10 73.5 2.0 ? 220-270




其它相关信息查看
线槽剪
配套工具线槽剪刀		 配线槽尼龙铆钉
配套固定线槽铆钉		 密封式环保配线槽
密封式配线槽

日成配线槽CE认证

PDF打印格式

证号号:C4M20504-1104-E-16		 日成配线槽UL认证

PDF打印格式

证号号:E306674 (08年生效)
欧洲认证CE
环保线槽NO.SH7133536

PDF打印格式

日成线槽国标检测报告

PDF打印格式

证号号:(2007)GSJ-1991
欧洲认证CE
环保线槽报告

PDF打印格式



回上一页

电话:021-64893666(25线) 传真:021-64983999(5线)
E-mail: sales@rccn.com.cn http://www.rccn.com.cn
地址:上海闵行区春申路陇盛大厦1955号
生产:上海奉贤区柘林镇新申工业区(25000平米)
线槽规格 电缆接头 尼龙扎线带
RCCN.COM.CN 版权所有 沪ICP备05043582号
