产品信息:

043 RCCN 日成环保阻燃配线槽

WIRING DUCT SOTTED


日成阻燃环保配线槽 WIRING DUCT SOTTED

产品材质:采用低卤素硬质PVC料制成,环保无污染,不含铅等有毒物
产品认证:欧洲CE:C4M20504-1104-E-16 欧洲环保RoHS:SHE549670
防火等级:UL94V-0,低烟微卤,遇火不燃烧,防火性及绝缘性特佳
产品构造:由槽底及槽盖组成,底槽两侧设有出线孔。
颜 色:灰色
工作温度:-25度持续高温至75度,瞬间可耐热达85度.
使用方法:先将底槽固定,将所要配的线装入槽内,盖上槽盖即可。
产品特性: 1.反扣式槽盖与槽体设计组合後绝不脱落,且接合面
平滑,不割伤手及擦损附近配线
2.配线槽70癈内不易断裂,变形,变色,装配省时便利
3.出线孔低、组合容易、拆卸简单、易于配线。
更多选择:可按需求生产定制其它长度.
VDC型线槽特点: 出线孔封闭设计

CEROHS 以下为线槽各规格尺寸,点击文字可查看图纸
线槽边孔尺寸出线图(8.0MM/L型)
线槽边孔尺寸出线图(5.0MM/S型)

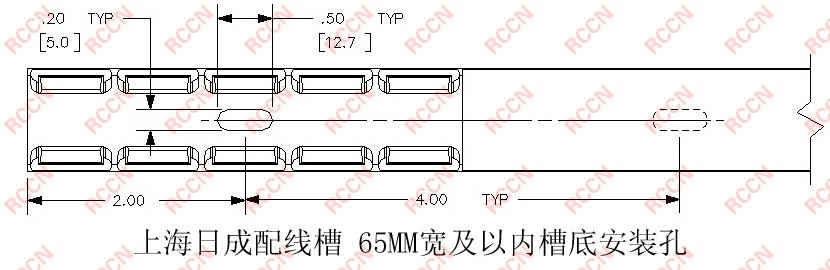

线槽底孔尺寸安装图(适用65MM宽以内线槽)-标准型

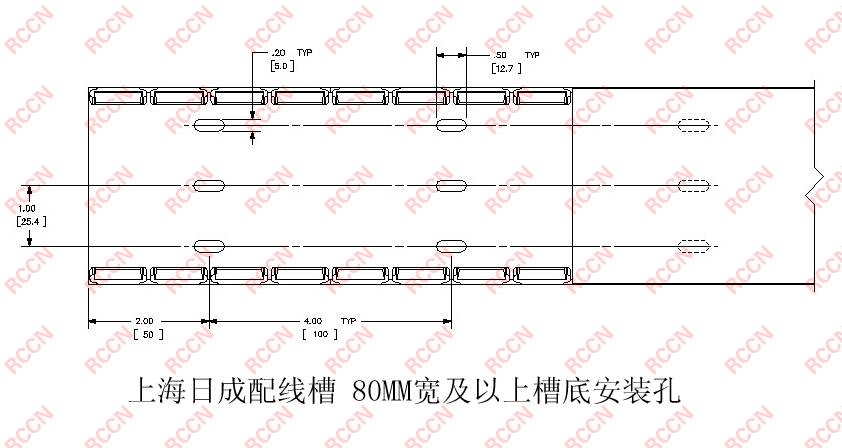

线槽底孔尺寸安装图(适用65MM宽以上线槽)-标准型
线槽底孔尺寸安装图(适用65MM宽以内线槽)
线槽底孔尺寸安装图(适用65MM宽以上线槽)

单位:mm
配线槽型号 宽X高
WXH
电线容量
以2平方线/PCS计算
VDC2550 25X50 20~30pcs
VDC3050 30X50 30~60pcs
VDC3550 35X50 55~65cs
VDC4050 40X50 60~70pcs
VDC4550 45X50 70~80pcs
VDC5050 50X50 80~90pcs
VDC5550 55X50 100~110pcs
VDC6050 60X50 110~120pcs
VDC8050 80X50 170~200pcs
VDC10050 100X50 200~250pcs

其它相关信息查看
线槽剪
配套工具线槽剪刀
配线槽尼龙铆钉
配套固定线槽铆钉
密封式环保配线槽
密封式配线槽
