产品信息:

RCCN 内螺纹金属软管接头

METAL FLEXIBLE CONDUIT FITTINGS

内螺纹固定头 METAL FLEXIBLE CONDUIT FITTINGS

螺牙规格:管螺纹G

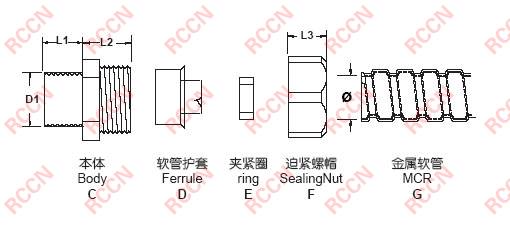

产品材质:C.F部位均采用优质加厚型锌合金制成.E采用丁腈橡胶(NBR)制成.D为铁皮压铸制成.
产品认证:欧洲CE:C4M20412-4120-E-16 欧洲环保RoHS:SH549670
颜色种类:金属色(银白色)
工作温度:-40癈至100癈,瞬间可耐热达120癈.
产品特性: 1.内螺纹型用于接带螺纹钢管或配有外螺纹的连接件均可.
2.除以下标准规格外,可另按需求任意变动大小及螺纹标准.
备 注:F代表内螺纹(female thread).另型号后带ST代表不锈钢制接头(Stainless Steel)如NBF-06GST

单位 : mm

型号
Item No.		 螺牙标准
Thread
G/M/PG		 配套日成金属软管MCR 螺纹外径
Thread
O.D.
D1		 螺纹长度
Thread
Length
L1		 接合长度
Joint
Length
L2+L3		 包装
Packing
pcs
对应型号 公制 英制
NBF-04G G3/8" MCR-04 13 3/8" 16.5 8 18 100
NBF-05G G1/2" MCR-05 16 1/2" 21.3 11 23 100
NBF-06G G3/4" MCR-06 20 3/4" 26.6 14 22 50
NBF-08G G1" MCR-08 25 1" 33.4 15 28 50
NBF-10G G1 1/4" MCR-10 32 1 1/4" 42.1 15 30 25
NBF-12G G1 1/2" MCR-12 38 1 1/2" 47.8 16 32 25
NBF-16G G2" MCR-16 51 2" 59.6 18 34 10
NBF-20G G2 1/2" MCR-20 64 2 1/2" 75.1 22 38 10
NBF-24G G3" MCR-24 80 3" 87.8 22 46 5
NBF-32G G4" MCR-32 100 4" 113 24 50 5
