产品信息:

RCCN 日成金属软管接头

METAL FLEXIBLE CONDUIT FITTINGS

金屬軟管固定頭METAL FLEXIBLE CONDUIT FITTINGS

螺牙规格:管螺纹G,公制螺纹Metric,德制螺纹 PG
产品材质:A.C.F部位均采用优质加厚型锌合金制成.B.E采用丁腈橡胶(NBR)制成.D为铁皮压铸制成.
产品认证:欧洲CE:C4M20412-4120-E-16 .欧洲环保RoHS:SH549670
颜 色:金属色(银白色)
防护等级:IP65
工作温度:-40度至100度,瞬间可耐热达120度.
产品特性: 1.加厚型锌合金镀锌或硬铬,外型美观,结构紧密,强度高.
2.软管护套设计与软管相扣接紧之设计,配合迫紧头装配省时便利,抗拉力特强,
3.可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂.
4.除以下标准规格外,可另按需求任意变动大小及螺纹标准.

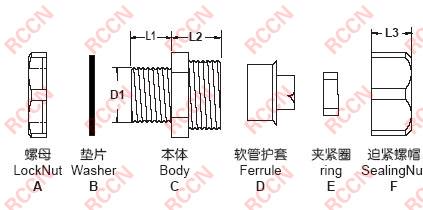

备 注:成品均配带螺母A及防水垫片B.

单位 : mm

型号
Item No.		 螺牙标准
Thread
G/M/PG		 配套日成金属软管MCR 螺纹外径
Thread
O.D.
D1		 螺纹长度
Thread
Length
L1		 接合长度
Joint
Length
L2+L3		 包装
Packing
pcs
对应型号 公制 英制
管螺纹 NBG-G
NBG-01G G1/4" MCR-01 6 3/16" 13.2 8 16 100
NBG-02G G1/4" MCR-02 8 5/16" 13.2 8 16 100
NBG-03G G3/8" MCR-03 10 1/4" 16.5 8 17 100
NBG-04G G3/8" MCR-04 13 3/8" 16.5 8 18 100
NBG-05G G1/2" MCR-05 16 1/2" 21.3 11 23 100
NBG-06G G3/4" MCR-06 20 3/4" 26.6 14 22 50
NBG-08G G1" MCR-08 25 1" 33.4 15 28 50
NBG-10G G1 1/4" MCR-10 32 11/4" 42.1 15 30 25
NBG-12G G1 1/2" MCR-12 38 11/2" 47.8 16 32 25
NBG-16G G2" MCR-16 51 2 59.6 18 34 10
NBG-20G G2 1/2" MCR-20 64 2 1/2" 75.1 22 38 10
NBG-24G G3" MCR-24 80 3" 87.8 22 46 5
NBG-32G G4" MCR-32 100 4" 113 24 50 5
公制螺纹 NBG-M
NBG-01M M14*1.5 MCR-01 6 3/16" M14*1.5 8 16 100
NBG-02M M14*1.5 MCR-02 8 5/16" M14*1.5 8 16 100
NBG-03M M16*1.5 MCR-03 10 1/4 M16*1.5 8 17 100
NBG-04M M16*1.5 MCR-04 13 3/8" M16*1.5 8 18 100
NBG-05M M20*1.5 MCR-05 16 1/2" M20*1.5 11 23 100
NBG-06M M25*1.5 MCR-06 20 3/4" M25*1.5 14 22 50
NBG-08M M32*1.5 MCR-08 25 1" M32*1.5 15 28 50
NBG-10M M40*1.5 MCR-10 32 11/4" M40*1.5 15 30 25
NBG-12M M50*1.5 MCR-12 38 1 1/2 M50*1.5 16 32 25
NBG-16M M63*1.5 MCR-16 51 2" M63*1.5 18 34 10
NBG-20M M76*2 MCR-20 64 2 1/2" M76*2 22 38 10
NBG-24M M88*2 MCR-24 80 3" M88*2 22 46 5
NBG-32M M114*2 MCR-32 100 4" M114*2 24 50 5
德制螺纹 NBG-PG
NBG-03P PG9 MCR-03 10 1/4" 15.2 8 16 100
NBG-04P PG11 MCR-04 13 3/8" 18.6 9 17 100
NBG-05P PG13.5 MCR-05 16 1/2" 20.4 11 23 100
NBG-06P PG21 MCR-06 20 3/4" 28.3 14 23 50
NBG-08P PG29 MCR-08 25 1" 37.0 15 28 50
NBG-10P PG29 MCR-10 32 1 1/4" 37.0 15 30 25
NBG-12P PG36 MCR-12 38 11/2" 47.0 16 32 25
NBG-16P PG48 MCR-16 51 2" 59.3 18 34 10
