107 RCCN 日成RF型圆形预绝缘端子

INSULATED RING TERMINAL RF-TYPE

导线截面：0.5～1.5mm2(美国线规22～16) 最大电流：lmax＝19A

型号	尺寸							颜色

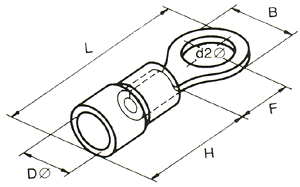

	美制螺栓号	螺栓口直径	B	L	F	H	Dφ
		d2φ	mm	mm	mm	mm	mm
RF 1.25－3	#4	3.2mm	5.7	17.8	4.95	10.0	4.3	红
RFS 1.25-3.5	#6	3.7mm	5.7	17.8	4.95
RFM 1.25-3.5	#6	3.7mm	6.6	20.1	6.3
RFL 1.25-3.5	#6	3.7mm	8.0	21.5	7.0
RFS 1.25-4	#8	4.3mm	6.6	20.1	6.3
RFL 1.25-4	#8	4.3mm	8.0	21.5	7.0
RF 1.25-5	#10	5.3mm	8.0	21.5	7.0
RF 1.25-6	1/4	6.5mm	11.6	27.5	11.1
RF 1.25-8	5/16	8.4mm	11.6	27.5	11.1
RF 1.25-10	3/8	10.5mm	13.6	31.6	13.9

导线截面:1.5～2.5mm2(美国线规16～14) 最大电流：lmax＝27A

型号	尺寸							颜色
	美制螺栓号	螺栓口直径	B	L	F	H	Dφ
		d2φ	mm	mm	mm	mm	mm
RF 2－3	#4	3.2mm	6.6	17.8	4.3	10.0	4.9	兰
RFS 2－3.5	#6	3.7mm	6.6	17.8	4.3
RFM 2-3.5	#6	3.7mm	6.6	21.0	7.0
RFL 2-3.5	#6	3.7mm	8.5	22.5	7.75
RFS 2-4	#8	4.3mm	6.6	21.0	7.0
RFL 2-4	#8	4.3mm	8.5	22.5	7.75
RFS 2-5	#10	5.3mm	8.5	22.5	7.75
RFL 2-5	#10	5.3mm	9.5	22.5	7.25
RF 2-6	1/4	6.5mm	12.0	27.6	11.0
RF 2-8	5/16	8.4mm	12.0	27.6	11.0
RF 2-10	3/8	10.5mm	13.6	30.2	13.9

导线截面：2.5～4mm2(美国线规14～12) 最大电流：lmax＝37A

型号	尺寸							颜色
	美制螺栓号	螺栓口直径	B	L	F	H	Dφ
		d2φ	mm	mm	mm	mm	mm
RF 3.5-4	#8	4.3mm	8.0	24.5	7.7	12.5	6.2	黑
RFS 3.5-5	#10	5.3mm	8.0	24.5	7.7
RFL 3.5-5	#10	5.3mm	12.0	27.9	7.7
RF 3.5-6	1/4	6.5mm	12.0	27.9	7.7

导线截面：4－6mm2(美国线规12～10) 最大电流：lmax＝48A

型号	尺寸							颜色
	美制螺栓号	螺栓口直径	B	L	F	H	Dφ
		dφ	mm	mm	mm	mm	mm
RF 5.5-3.5	#6	3.7mm	7.2	21.4	5.9	12.5	6.7	黄
RFS 5.5-4	#8	4.3mm	7.2	21.4	5.9
RFL 5.5-4	#8	4.3mm	9.5	25.5	8.3
RF 5.5-5	#10	5.3mm	9.5	25.5	8.3
RF 5.5-6	1/4	6.5mm	12.0	31.5	13.0
RF 5.5-8	5/16	8.4mm	15.0	33.7	13.7
RF 5.5-10	3/8	10.5mm	15.0	33.7	13.7
RF 5.5-12	1/2	13.0mm	19.2	38.1	16.0
