产品信息:

106 RCCN 日成Y型裸端子

Furcate Pre-insulating Termainal

Y型绝缘端子 Furcate Pre-insulating Termainal

CEROHS
导线截面:0.5~1.5mm2(美国线规22~16 ) 最大电流:1max=19A
Size of cable: 0.5-1.5mm2(American standar 22-16) Max.Current=19A

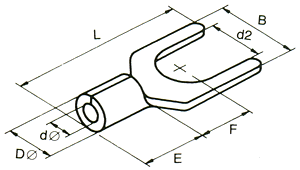

型号

尺寸
美制螺栓号 螺栓口直径 B L F E
mm mm mm mm mm mm
Y 1.25-3 #4 3.2mm 5.7 16.0 6.5 4.8 3.4 1.7
YS 1.25-3.5 #6 3.7mm 5.7 16.0 6.5
YL 1.25-3.5 #6 3.7mm 6.4 16.0 6.5
YS 1.25-4 #8 4.3mm 6.4 16.0 6.5
YM 1.25-4 #8 4.3mm 7.2 16.0 6.5
YL 1.25-4 #8 4.3mm 8.1 16.0 6.5
YS 1.25-5 #10 5.3mm 8.1 16.0 6.5
YL 1.25-5 #10 5.3mm 9.5 16.0 6.5
YS 1.25-6 1/4 6.5mm 9.5 16.0 6.5
YL 1.25-6 1/4 6.5mm 12.0 22.0 11.0

导线截面:1.5~2.5mm2(美国线规16~14) 最大电流:lmax=27A
Size of cable: 1.5-2.5mm2(American standar 16-14) Max.Current=27A

型号

尺寸
美制螺栓号 螺栓口直径 B L F E D
mm mm mm mm mm mm

Y 2-3

#4 3.2mm 5.7 16.0 6.5 4.8 4.1 2.3
YS 2-3.5 #6 3.7mm 5.7 16.0 6.5
YL 2-3.5 #6 3.7mm 6.0 16.0 6.5
YS 2-4 #8 4.3mm 6.4 16.0 6.5
YM 2-4 #8 4.3mm 7.2 16.0 6.5
YL 2-4 #8 4.3mm 8.1 16.0 6.5
YS 2-5 #10 5.3mm 8.1 16.0 6.5
YL 2-5 #10 5.3mm 9.5 16.0 6.5
YS 2-6 1/4 6.5mm 9.5 16.0 6.5
YL 2-6 1/4 6.5mm 12.0 22.0 11.0

导线截面:2.5~4mm2(美国线规14~12) 最大电流:lmax=37A
Size of cable: 2.5-4mm2(American standar 14-12) Max.Current=37A

型号

尺寸
美国螺栓号 螺栓口直径 B L F E
mm mm mm mm mm mm
Y 3.5~4 #8 4.3mm 8.0 18.3 7.0 6.0 5.0 3.0
Y 3.5~5 #10 5.3mm 8.0 18.3 7.0
Y 3.5~6 1/4 6.5mm 12.0 21.5 12.1


导线截面:4~6mm2(美国线规12~10) 最大电流:lmax=48A
Size of cable: 4-6mm2(American standar 12-10) Max.Current=48A

型号

尺寸
美制螺栓号 螺栓口直径 B L F E
mm mm mm mm mm mm
Y 5.5-3.5 #6 3.7mm 8.3 19.5 7.5 6.8 5.6 3.4
YS 5.5-4 #8 4.3mm 8.3 19.5 7.5
YL 5.5-4 #8 4.3mm 9.0 18.2 7.5
Y 5.5-5 #10 5.3mm 9.0 18.2 7.5
YS 5.5-6 1/4 6.5mm 9.0 18.2 7.5
YL 5.5-6 1/4 6.5mm 12.0 25.5 12.0
Y 5.5-8 5/16 8.4mm 14.0 24.5 11.5
