您的位置：　首页 > 产品目录 > 接线端子目录 > YF型预绝缘端子 Furcate Pre-insulating Termainal
产品信息:

105 RCCN 日成YF型叉形预绝缘端子

Furcate Pre-insulating Termainal YF-TYPE

YF型绝缘端子

CEROHS
导线截面：0.5～1.5mm2(美国线规22～16 ) 最大电流：1max＝19A
Size of cable: 0.5-1.5mm2(American standar 22-16) Max.Current=19A

型号

ITEM NO

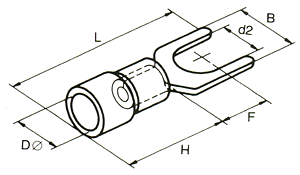

 尺寸 DIMENSION

颜色

color
美制螺栓号 螺栓口直径 B L F H Dφ
d2(mm) mm mm mm mm mm
YF 1.25－3 #4 3.2mm 5.7 21.2

6.5

 10.0 4.3

红

red
YFS 1.25－3.5 #6 3.7mm 5.7 21.2 6.5
YFL 1.25－3.5 #6 3.7mm 6.4 21.2 6.5
YFS 1.25－4

#8

 4.3mm 6.4 21.2 6.5
YFM 1.25-4 #8 4.3mm 7.2 21.2 6.5
YFL 1.25-4 #8 4.3mm 8.1 21.2 6.5
YFS 1.25-5 #10 5.3mm 8.1 21.2 6.5
YFL 1.25-5 #10 5.3mm 9.5 21.2 6.5
YFS 1.25-6 1/4 6.5mm 9.5 21.2 6.5
YFL 1.25-6 1/4 6.5mm 12.0 27.2 11.0

导线截面：1.5～2.5mm2(美国线规16～14) 最大电流：lmax＝27A
Size of cable: 1.5-2.5mm2(American standar 16-14) Max.Current=27A

型号

 尺寸

颜色
美制螺栓号 螺栓口直径 B L F H Dφ
dφ mm mm mm mm mm
YF 2-3 #4 3.2mm 5.7 21.2 6.5 10.0 4.9

兰

blue
YFS 2-3.5 #6 3.7mm 5.7 21.2 6.5
YFL 2-3.5 #6 3.7mm 6.0 21.2 6.5
YFS 2-4 #8 4.3mm 6.4 21.2 6.5
YFM 2-4 #8 4.3mm 7.2 21.2 6.5
YFL 2-4 #8 4.3mm 8.1 21.2 6.5
YFS 2-5 #10 5.3mm 8.1 21.2 6.5
YFL 2-5 #10 5.3mm 9.5 21.2 6.5
YFS 2-6 1/4 6.5mm 9.5 21.2 6.5
YFL 2-6 1/4 6.5mm 12.0 27.2 11.0

导线截面：2.5～4mm2(美国线规14～12) 最大电流：lmax＝37A
Size of cable: 2.5-4mm2(American standar 14-12) Max.Current=37A

型号

 尺寸

颜色
美制螺栓号 螺栓口直径 B L F H Dφ
dφ mm mm mm mm mm
YF 3.5-4 #8 4.3mm 8.0 24.8 7.0 12.5 6.2

黑

black
YF 3.5-5 #10 5.3mm 8.0 24.8 7.0
YF 3.5-6 1/4 6.5mm 12.0 28.0 12.1


导线截面：4～6mm2(美国线规12～10) 最大电流：lmax=48A
Size of cable: 4-6mm2(American standar 12-10) Max.Current=48A

型号

 尺寸

颜色
美制螺栓号 螺栓口直径 B L F H Dφ
dφ mm mm mm mm mm
YF 5.5－3.5 #6 3.7mm 8.3 25.2 7.5 12.5 6.7

黄

yellow
YFS 5.5－4 #8 4.3mm 8.3 25.2 7.5
YFL 5.5－4 #8 4.3mm 9.0 23.9 7.5
YF 5.5－5 #10 5.3mm 9.0 23.9 7.5
YFS 5.5－6 1/4 6.5mm 9.0 23.9 7.5
YFL 5.5－6 1/4 6.5mm 12.0 31.2 12.0
YF 5.5－8 5/16 8.4mm 14.0 30.0 11.5
