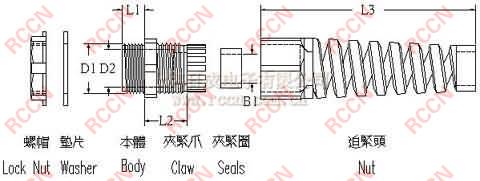

RCCN 耐扭电缆接头

NYLON CABLE GLAND (WITH STRAIN RELIEF)

耐扭迫緊式電纜接頭NYLON CABLE GLAND (WITH STRAIN RELIEF)

螺牙规格:公制螺牙(metric), 德制螺牙(DIN PG) ,美制螺牙(NPT)。
产品材质:A.C.D.F部位均采用通过UL认证尼龙66(NYLON66)原料制成.B.E采用丁腈橡胶(NBR)制成。
产品认证:欧洲CE:C4M20412-4120-E-16欧洲环保SGS:SHEC0050100643,,防爆EX认证。
防火等级:UL94V-2。
防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,防水达到IP67。
颜色种类:灰白色、黑色,特殊颜色如灰/红/蓝均可订做。
工作温度:-40癈至85癈。
产品特性:夹紧爪与夹紧圈一体成型之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力特强,
可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。
更多选择:备加长型及多种范围夹紧圈(参照普通型规格)。
备注:成品带B部分防水垫片。

螺纹长度	型号 Item No.		螺牙规格 Thread	适用电缆外径 CableRange ￠	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	接合长度 Joint Length L2+L3	板手 Spanner size A&F	包装 Std.Pkg. pcs
螺纹长度	灰白色 White	黑色 Black	螺牙规格 Thread	适用电缆外径 CableRange ￠	螺纹外径 Thread O.D. D1	机板开孔 Panel Mounting Hole	螺纹长度 Thread Length L1	接合长度 Joint Length L2+L3	板手 Spanner size A&F	包装 Std.Pkg. pcs
短螺纹	公制螺牙 METRIC									100PCS
	AG-12SRW	AG-12SRB	M12×1.5	3-6.5	12	12-12.3	8	65	18/17
	AG-16SRW	AG-16SRB	M16×1.5	4-8	16	16-16.3	8	65	22/20
	AG-18SRW	AG-18SRB	M18×1.5	5-10	18	18-18.3	8	78	24/22
	AG-20SRW	AG-20SRB	M20×1.5	6-12	20	20-20.3	9	90	27/24
	AG-22SRW	AG-22SRB	M22×1.5	10-14	22	22-22.3	10	100	30/27
	AG-25SRW	AG-25SRB	M25×1.5	13-18	25	25-25.4	10	112	35/34
	AG-27SRW	AG-27SRB	M27×1.5	13-18	27	27-27.4	10	112	35/34
	德制螺牙 PG DIN
	PG-7SRW	PG-7SRB	PG7	3-6.5	12.5	12.5	8	65	18/17
	PG-9SRW	PG-9SRB	PG9	4-8	15.2	15.2	8	70	22/20
	PG-11SRW	PG-11SRB	PG11	5-10	18.6	18.6	8	78	24/22
	PG-13.5SRW	PG-13.5SRB	PG13.5	6-12	20.4	20.4	9	90	27/24
	PG-16SRW	PG-16SRB	PG16	10-14	22.5	22.5	10	100	30/27
	PG-21SRW	PG-21SRB	PG 21	13-18	28.3	28.3	10	112	36/34
长螺纹	公制螺牙 METRIC									100PCS
	AG-12SRW	AG-12SRB	M12×1.5	3-6.5	12	12-12.3	15	65	18/17
	AG-16SRW	AG-16SRB	M16×1.5	4-8	16	16-16.3	15	65	22/20
	AG-18SRW	AG-18SRB	M18×1.5	5-10	18	18-18.3	15	78	24/22
	AG-20SRW	AG-20SRB	M20×1.5	6-12	20	20-20.3	15	90	27/24
	AG-22SRW	AG-22SRB	M22×1.5	10-14	22	22-22.3	15	100	30/27
	AG-25SRW	AG-25SRB	M25×1.5	13-18	25	25-25.4	15	112	35/34
	AG-27SRW	AG-27SRB	M27×1.5	13-18	27	27-27.4	15	112	35/34
	德制螺牙 PG DIN
	PG-7SRW	PG-7SRB	PG7	3-6.5	12.5	12.5	15	65	18/17
	PG-9SRW	PG-9SRB	PG9	4-8	15.2	15.2	15	70	22/20
	PG-11SRW	PG-11SRB	PG11	5-10	18.6	18.6	15	78	24/22
	PG-13.5SRW	PG-13.5SRB	PG13.5	6-12	20.4	20.4	15	90	27/24
	PG-16SRW	PG-16SRB	PG16	10-14	22.5	22.5	15	100	30/27
	PG-21SRW	PG-21SRB	PG 21	13-18	28.3	28.3	15	112	36/34
