产品信息:
RCCN 日成金属电缆防水接头 BRASS CABLE GLAND
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  |

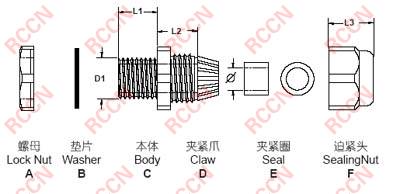

| 螺牙规格:公制螺牙(Metric)。 产品材质:A.C.F部位均采用优良黄铜镀镍制成.D采用白色尼龙制成.B.E采用丁腈橡胶(NBR)制成。 产品认证:欧洲CE:C4M20412-4120-E-16欧洲环保SGS:SH549670,,防爆EX认证。 防火等级:D部为UL94V-2,低烟微卤。 防护等级:在规定的卡口范围内,并使用O形密封圈旋紧迫紧头,达到IP68。 颜色种类:A.C.F部位为黄色.D为白色.B.E为黑色。 工作温度:静态：-40℃到+110℃，短时间可以达到120℃ 动态：-20℃到80℃，短时间可以达到100℃ 产品特性:特殊夹紧爪与夹紧圈凹凸相扣之设计,配合迫紧头装配省时便利,夹紧电缆范围大,抗拉力特强, 可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。 更多选择:另备有加长型至15MM或更长及多种范围夹紧圈。 备 注:成品配A部螺母及B部分防水O形圈。 |
欧洲标准 |
||||||||
| 型号 Item No. |
螺牙规格 Thread |
适用电 缆外径 CableRange ￠ |
螺纹外径 Thread O.D. D1 |
机板开孔 Panel Mounting Hole |
螺纹长度 Thread Length L1 |
接合长度 Joint Length L2+L3 |
板手 Spanner size A&F |
包装 Std.Pkg. pcs |
| M12×1.5 | M12×1.5 | 3-6 | 12 | 12-12.3 | 6 | 19 | 16 | 100PCS |
| M16×1.5 | M16×1.5 | 4-8 | 16 | 16-16.3 | 7 | 20 | 18 | |
| M20×1.5 | M20×1.5 | 8-12 | 20 | 20-20.3 | 8 | 23 | 22 | |
| M25×1.5 | M25×1.5 | 10-14 | 25 | 25-25.4 | 10 | 23 | 28 | 50PCS |
| M32×1.5 | M32×1.5 | 15-22 | 32 | 32-32.4 | 11 | 32 | 36 | |
| M40×1.5 | M40×1.5 | 18-25 | 40 | 40-40.4 | 12 | 32 | 42 | 10PCS |
| M50×1.5 | M50×1.5 | 26-32 | 50 | 50-50.4 | 13 | 38 | 56 | |
| M63×1.5 | M63×1.5 | 37-44 | 63 | 63-63.4 | 14 | 38 | 70 | |
| M72×2.0 | M72×2.0 | 42-52 | 72 | 72-72.4 | 15 | 38 | 75 | 5PCS |
| M88×2.0 | M88×2.0 | 55-62 | 88 | 88-88.4 | 20 | 45 | 80 | |
| M100×2.0 | M100×2.0 | 78-84 | 100 | 102 | 20 | 50 | 90 | |
国际标准 |
||||||||
| 型号 Item No. |
螺牙规格 Thread |
适用电 缆外径 CableRange ￠ |
螺纹外径 Thread O.D. D1 |
机板开孔 Panel Mounting Hole |
螺纹长度 Thread Length L1 |
接合长度 Joint Length L2+L3 |
板手 Spanner size A&F |
包装 Std.Pkg. pcs |
| M12×1.5 | M12×1.5 | 3-6 | 12 | 12-12.3 | 6 | 19 | 16 | 100PCS |
| M14×1.5 | M14×1.5 | 3-6 | 14 | 14-14.3 | 6 | 19 | 16 | |
| M16×1.5 | M16×1.5 | 4-8 | 16 | 16-16.3 | 7 | 20 | 18 | |
| M18×1.5 | M18×1.5 | 6-10 | 18 | 18-18.3 | 8 | 22 | 20 | |
| M20×1.5 | M20×1.5 | 8-12 | 20 | 20-20.3 | 8 | 23 | 22 | |
| M22×1.5 | M22×1.5 | 10-14 | 22 | 22-22.3 | 9 | 23 | 24 | |
| M24×1.5 | M24×1.5 | 10-14 | 24 | 24-24.3 | 10 | 23 | 27 | 50PCS |
| M25×1.5 | M25×1.5 | 10-14 | 25 | 25-25.4 | 10 | 23 | 28 | |
| M27×2.0 | M27×2.0 | 13-18 | 27 | 27-27.4 | 11 | 28 | 30 | |
| M30×2.0 | M30×2.0 | 13-18 | 30 | 30-30.4 | 11 | 28 | 32 | |
| M32×1.5 | M32×1.5 | 15-22 | 32 | 32-32.4 | 11 | 32 | 36 | |
| M33×2.0 | M33×2.0 | 15-22 | 33 | 33-33.4 | 11 | 32 | 36 | |
| M36×2.0 | M36×2.0 | 18-25 | 36 | 36-36.4 | 11 | 32 | 42 | |
| M40×1.5 | M40×1.5 | 18-25 | 40 | 40-40.4 | 12 | 32 | 42 | 10PCS |
| M42×2.0 | M42×2.0 | 22-28 | 42 | 42-42.4 | 12 | 36 | 48 | |
| M48×2.0 | M48×2.0 | 25-32 | 48 | 48-48.4 | 13 | 38 | 52 | |
| M50×1.5 | M50×1.5 | 26-32 | 50 | 50-50.4 | 13 | 38 | 56 | 5PCS |
| M54×2.0 | M54×2.0 | 32-38 | 54 | 54-54.4 | 14 | 38 | 60 | |
| M60×2.0 | M60×2.0 | 37-44 | 60 | 60-60.4 | 14 | 38 | 64 | |
| M63×1.5 | M63×1.5 | 37-44 | 63 | 63-63.4 | 14 | 38 | 70 | |
| M64×2.0 | M64×2.0 | 37-44 | 64 | 64-64.4 | 14 | 38 | 70 | |
| M72×2.0 | M72×2.0 | 42-52 | 72 | 72-72.4 | 15 | 38 | 75 | |
| M80×2.0 | M80×2.0 | 55-60 | 80 | 80-80.4 | 20 | 45 | 80 | |
| M88×2.0 | M88×2.0 | 55-62 | 88 | 88-88.4 | 20 | 45 | 80 | |
| M100×2.0 | M100×2.0 | 78-84 | 100 | 102 | 20 | 50 | 90 | |
