产品信息:

RCCN 45度直角金属软管接头

METAL FLEXIBLE CONDUIT FITTINGS

45度固定頭 METAL FLEXIBLE CONDUIT FITTINGS-ELBOW

螺牙规格:管螺纹G/PF牙

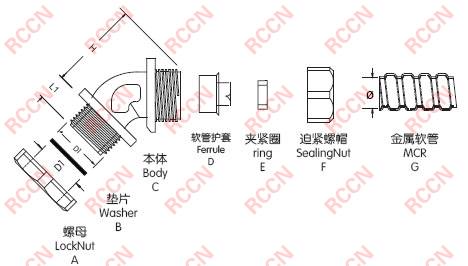

产品材质:A.C.F部位均采用优质钢制成.B.E采用丁腈橡胶(NBR)制成.D为铁皮压铸制成.
产品认证:欧洲CE:C4M20412-4120-E-16 欧洲环保RoHS:SH549670
颜色种类:金属色(银白色)
工作温度:-40度至100度,瞬间可耐热达120度.
产品特性: 1.接合后和箱体成90度,加厚型锌合金镀锌或硬铬,外型美观,结构紧密,强度高.
2.除以下标准规格外,可另按需求任意变动大小及螺纹标准.
备 注:N代表45度.

单位 : mm

型号
Item No.
螺牙标准
Thread
G/M/PG
配套日成金属软管MCR 螺纹外径
Thread
O.D.
D1
螺纹长度
Thread
Length
L1
接合长度
Joint
Length
L2+L3
包装
Packing
pcs
对应型号 公制 英制
NBN-04G G3/8" MCR-04 13 3/8" 16.5 8 50 30
NBN-05G G1/2" MCR-05 16 1/2" 21.3 11 54 30
NBN-06G G3/4" MCR-06 20 3/4" 26.6 14 60 30
NBN-08G G1" MCR-08 25 1" 33.4 15 70 20
NBN-10G G1 1/4" MCR-10 32 1 1/4" 42.1 15 90 20
NBN-12G G1 1/2" MCR-12 38 1 1/2" 47.8 16 100 20
NBN-16G G2" MCR-16 51 2" 59.6 18 120 10
NBN-20G G2 1/2" MCR-20 64 2 1/2" 75.1 22 160 10
NBN-24G G3" MCR-24 80 3" 87.8 22 190 5
NBN-32G G4" MCR-32 100 4" 113 24 220 5
