RCCN 90度直角金属软管接头

METAL FLEXIBLE CONDUIT FITTINGS-ELBOW

螺牙规格:管螺纹G/PF牙

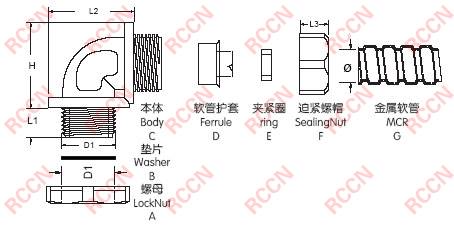

产品材质:A.C.F部位均采用优质钢制成.B.E采用丁腈橡胶(NBR)制成.D为铁皮压铸制成.
产品认证:欧洲CE:C4M20412-4120-E-16 欧洲环保RoHS:SH549670
颜色种类:金属色(银白色)
工作温度:-40度至100度,瞬间可耐热达120度.
产品特性: 1.接合后和箱体成90度,加厚型锌合金镀锌或硬铬,外型美观,结构紧密,强度高.
2.除以下标准规格外,可另按需求任意变动大小及螺纹标准.
备注:W代表90度(ELBOW).另型号后带ST代表不锈钢制接头(Stainless Steel)如NBW-06GST

单位 : mm

型号 Item No.	螺牙标准 Thread G/M/PG	配套日成金属软管MCR			螺纹外径 Thread O.D. D1	螺纹长度 Thread Length L1	接合长度 Joint Length L2+L3	包装 Packing pcs
型号 Item No.	螺牙标准 Thread G/M/PG	对应型号	公制	英制	螺纹外径 Thread O.D. D1	螺纹长度 Thread Length L1	接合长度 Joint Length L2+L3	包装 Packing pcs
NBW-04G	G3/8"	MCR-04	13	3/8"	16.5	8	50	30
NBW-05G	G1/2"	MCR-05	16	1/2"	21.3	11	54	30
NBW-06G	G3/4"	MCR-06	20	3/4"	26.6	14	60	30
NBW-08G	G1"	MCR-08	25	1"	33.4	15	70	20
NBW-10G	G1 1/4"	MCR-10	32	1 1/4"	42.1	15	90	20
NBW-12G	G1 1/2"	MCR-12	38	1 1/2"	47.8	16	100	20
NBW-16G	G2"	MCR-16	51	2"	59.6	18	120	10
NBW-20G	G2 1/2"	MCR-20	64	2 1/2"	75.1	22	160	10
NBW-24G	G3"	MCR-24	80	3"	87.8	22	190	5
NBW-32G	G4"	MCR-32	100	4"	113	24	220	5
